工控机无法启动或无法显示，清除CMOS步骤

什么是 CMOS?

·是一种被广泛应用的半导体类型。它具有高速、低功耗的特点。我们指的 CMOS是在主板上的 CMOSRAM 中预留的一部分空间，用来保存日期、时间、系统信息和系统参数设定信息等。
·对于无法启动或无法显示的问题，清除 CMOS 可能有助于恢复电路板恢复BIOS默认设置。

清除 CMOS 的步骤
CMOS 由主板上的纽扣电池供电。清除 CMOS 将永久删除以前的系统设置，并将其设置为默认设置（出厂设置）。具体步骤如下：

清除 CMOS 的两种方法
• 使用 CMOS 跳线或主板上的专用跳线，一般靠近电池。跳线位置、等待时间和         跳线位置完全取决于主板。
• 取出电池。

使用跳线方法清除 CMOS 的步骤
• 关闭系统电源。
注意：开机时清除 CMOS 会损坏主板。
• 打开外壳，卸下 IO 板，以便看到主板。

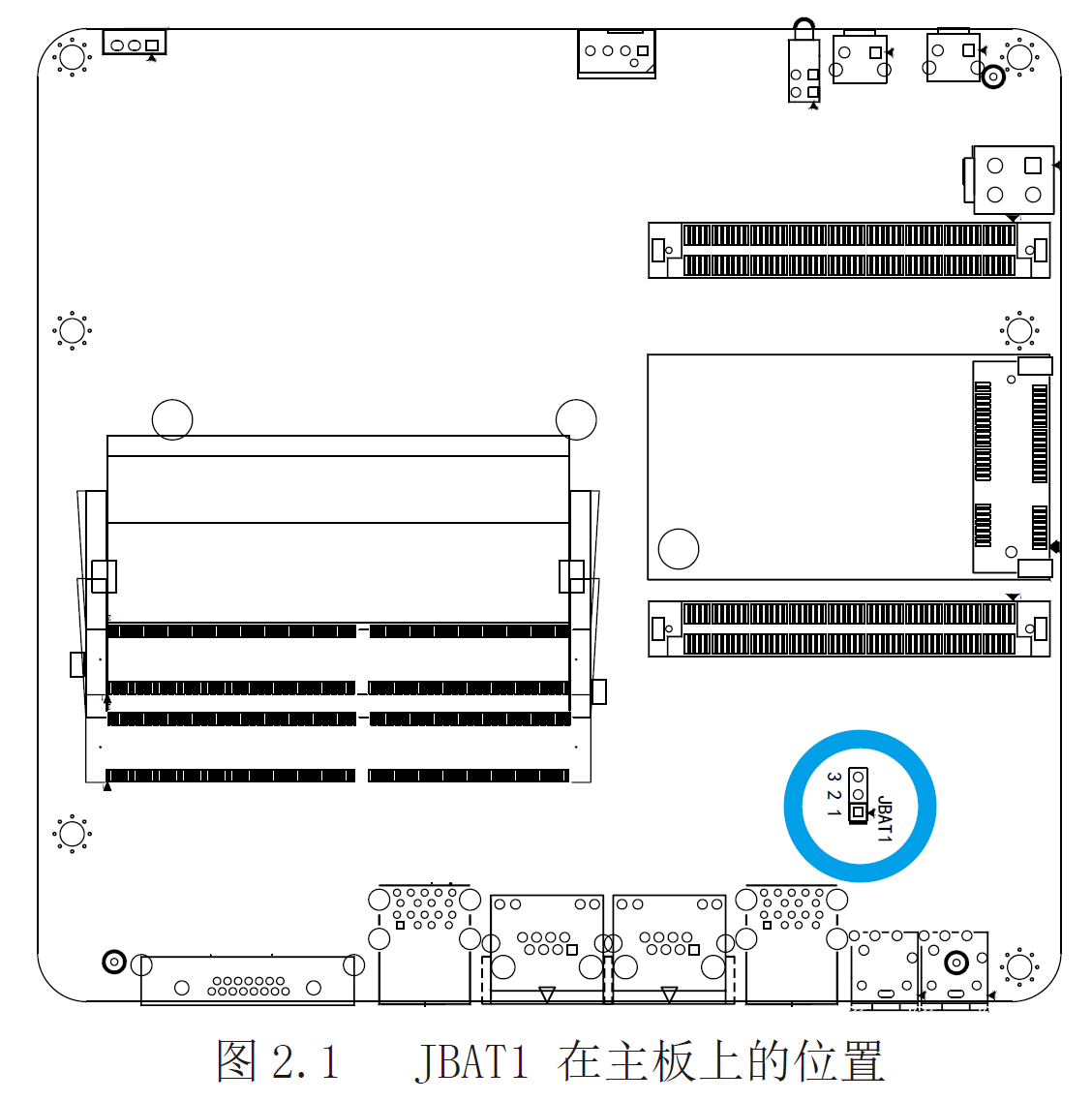

• 找到 JBAT 跳线（如图 2.1 所示），它是位于主板电池附近的三个引脚。

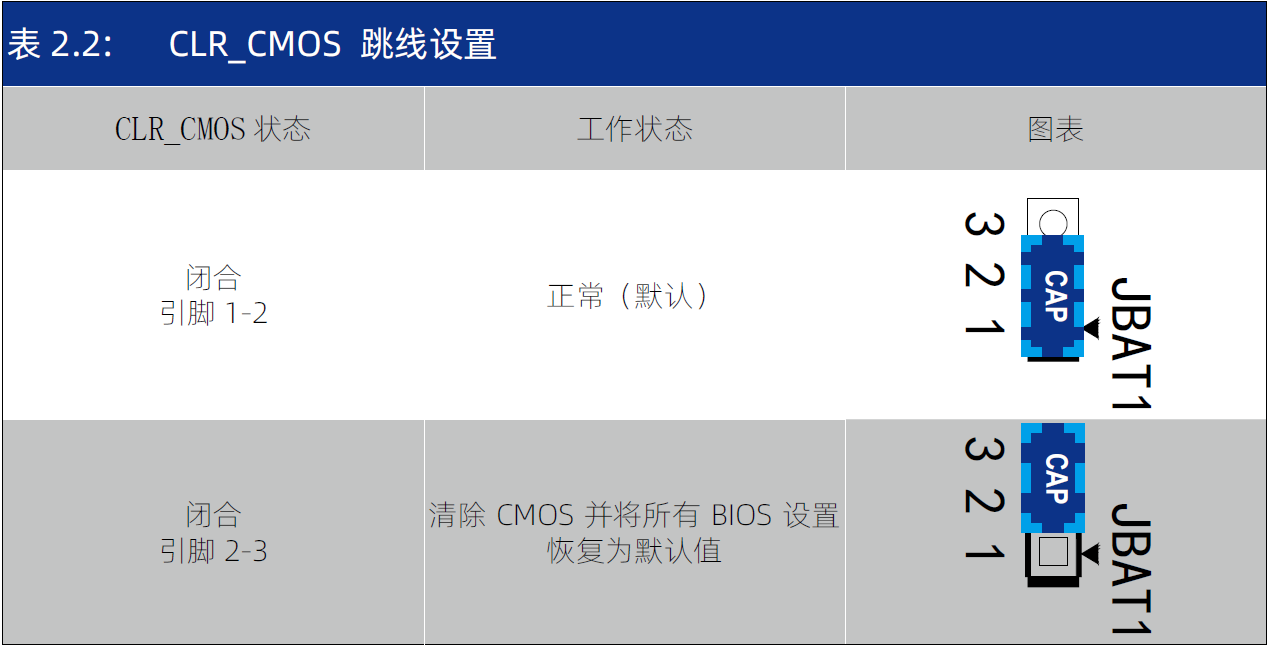

• 如表 2.2 所示，它有 1-2 和 2-3 两个位置。将跳线从默认位置 1-2 移到

      位置 2-3，即可清除 CMOS。等待 1-5 分钟，然后将其移回默认位置。

• 打开系统电源，按 “Delete ”键进入 BIOS 重置为出厂默认设置。
• 按 “F9 ”键，然后按 “Enter ”键确认重新加载最佳默认值；
• 按 “F10 ”键退出 BIOS 并保存所有设置；
使用电池方法清除 CMOS 的步骤
• 关闭与计算机连接的所有外围设备。
• 断开电源线与交流电源的连接。
• 拆下计算机盖。
• 找到电路板上的电池。电池可以放在水平或垂直的电池座中，也可以用导线连

     接到板载针座上。
• 取出电池：
- 如果电池在支架中，注意电池上 + 和 - 的方向。轻轻撬动电池使其脱离连接器。
- 如果电池通过电线连接到板载接头连接器，请断开板载接头连接器上的电线。
• 等待 1-5 分钟，然后重新连接电池。
• 装回计算机外盖。
• 重新插入计算机和所有设备。

使用跳线方法清除 CMOS 的步骤
• 关闭系统电源。
注意：开机时清除 CMOS 会损坏主板。
• 打开外壳，卸下 IO 板，以便看到主板。

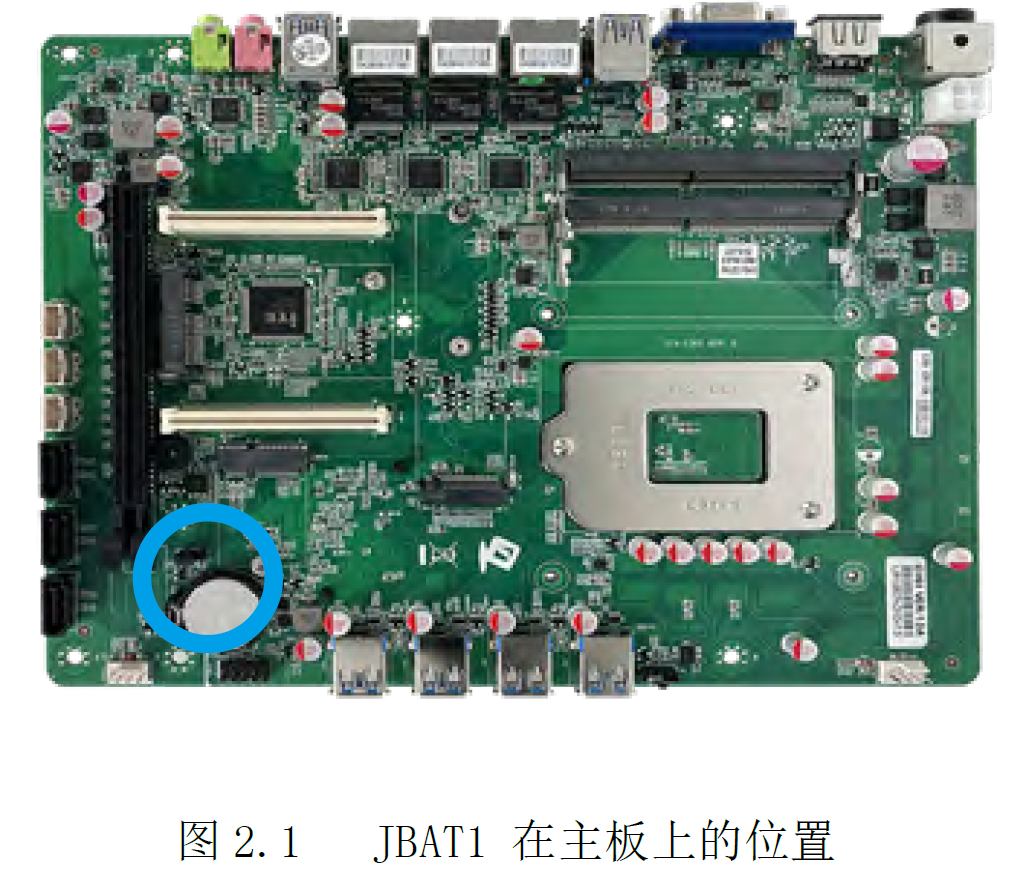

• 找到 JBAT 跳线（如图 2.1 所示），它是位于主板电池附近的三个引脚。
• 如表 2.2 所示，它有 1-2 和 2-3 两个位置。将跳线从默认位置 1-2 移到

      位置 2-3，即可清除 CMOS。等待 1-5 分钟，然后将其移回默认位置。

• 打开系统电源，按 “Delete ”键进入 BIOS 重置为出厂默认设置。
• 按 “F9 ”键，然后按 “Enter ”键确认重新加载最佳默认值；
• 按 “F10 ”键退出 BIOS 并保存所有设置；
使用电池方法清除 CMOS 的步骤
• 关闭与计算机连接的所有外围设备。
• 断开电源线与交流电源的连接。
• 拆下计算机盖。
• 找到电路板上的电池。电池可以放在水平或垂直的电池座中，也可以用导线连

     接到板载针座上。
• 取出电池：
- 如果电池在支架中，注意电池上 + 和 - 的方向。轻轻撬动电池使其脱离连接器。
- 如果电池通过电线连接到板载接头连接器，请断开板载接头连接器上的电线。
• 等待 1-5 分钟，然后重新连接电池。
• 装回计算机外盖。
• 重新插入计算机和所有设备。

使用跳线方法清除 CMOS 的步骤
• 关闭系统电源。
注意：开机时清除 CMOS 会损坏主板。
• 打开外壳，便看到主板。

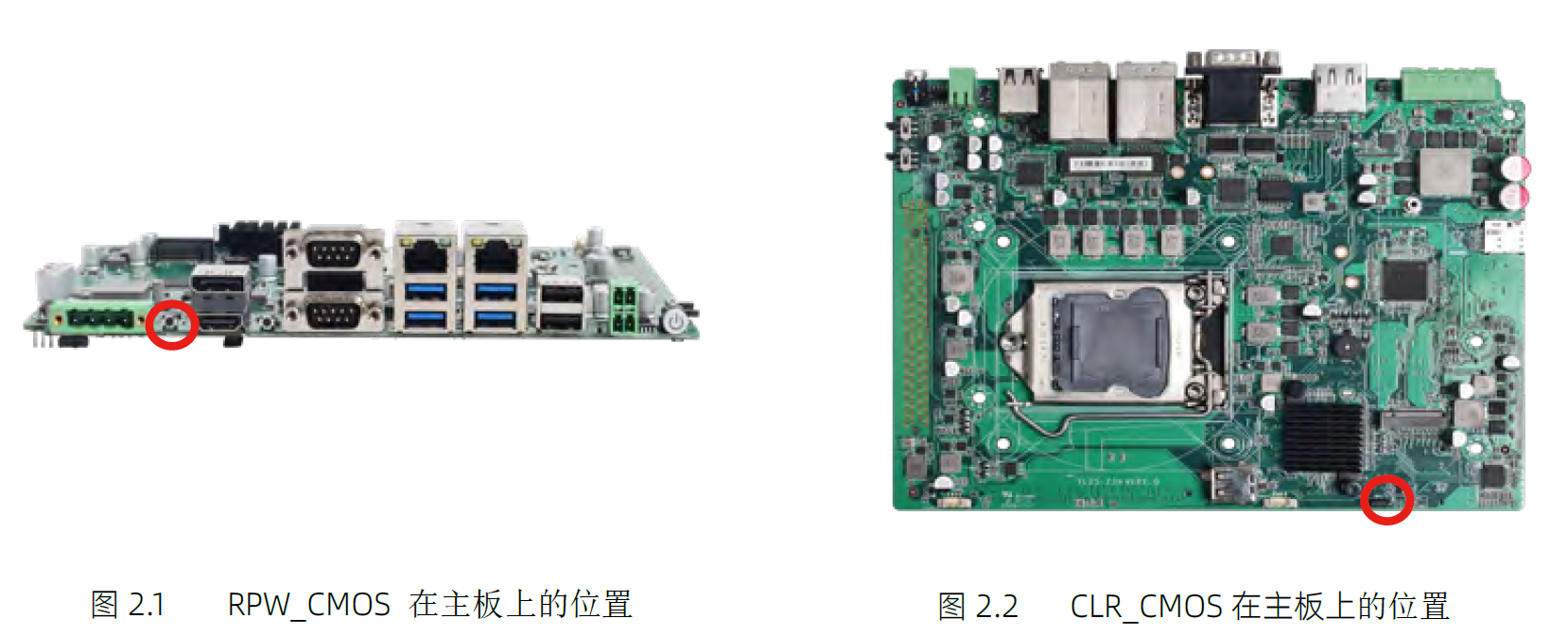

• 找到 CLR_CMOS 跳线（如图 2.2 所示），它是位于主板电池附近的三个引脚。
• 如表 2.2 所示，它有 1-2 和 2-3 两个位置。将跳线从默认位置 1-2 移到

      位置 2-3，即可清除 CMOS。等待 1-5 分钟，然后将其移回默认位置。

• 打开系统电源，按 “Delete ”键进入 BIOS 重置为出厂默认设置。
• 按 “F9 ”键，然后按 “Enter ”键确认重新加载最佳默认值；
• 按 “F10 ”键退出 BIOS 并保存所有设置；
使用电池方法清除 CMOS 的步骤
• 关闭与计算机连接的所有外围设备。
• 断开电源线与交流电源的连接。
• 拆下计算机盖。
• 找到电路板上的电池。电池可以放在水平或垂直的电池座中，也可以用导线连

     接到板载针座上。
• 取出电池：
- 如果电池在支架中，注意电池上 + 和 - 的方向。轻轻撬动电池使其脱离连接器。
- 如果电池通过电线连接到板载接头连接器，请断开板载接头连接器上的电线。
• 等待 1-5 分钟，然后重新连接电池。
• 装回计算机外盖。
• 重新插入计算机和所有设备。
