IBOX-601（项目产品）
•支持12-14代高性能Intel处理器
•支持高性能NVIDIA显卡
•内置大功率显卡专用供电模块
•搭载工规级内存
•搭载工规级硬盘
•支持多路千兆网口
•搭载无线WiFi模块
•具体参数以规格清单为准...
详情规格
|
型号 |
IBOX-601 | |
|
支持操作系统 |
Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); Win 10 IoT 注：Windows系统默认未激活出货，如需正版激活请在订单注明 |
|
|
芯片组 |
芯片型号 | Intel® H770 Chipset |
|
CPU |
处理器插槽 |
Intel® 台式处理器插槽 LGA1700 |
| 型号/系列 | Intel® 酷睿™ i9-12900处理器，内核数16个，总线程24个，8个性能核，8个能效核 | |
| TDP | 处理器基础功耗65 W，最大睿频功耗202 W | |
| Graphic | Intel® UHD Graphics 770 | |
| GPU | 独立显卡 | NVIDIA RTX 3090 24G涡轮显卡，CUDA核心数量10496个，显存位宽384位，标准显存配置24 GB GDDR6X |
| 显卡供电 | 内置500W至1000W独立显卡供电模组（依据实际烤机功耗），用于GPU专项独立供电 | |
|
内存 |
数量/规格 | 64GB工规级内存条（双通道，2* SO-DIMM 插槽，每个插槽32GB），DDR4带宽，3200MHz频率 |
| 存储 | SATA | 1*2.5"SATA3.0 硬盘插槽(6Gb/s); |
|
2* SATA（RAID 0/1)，可定制 4*SATA RAID 0/1/5，定制功能与M.2PCIE3.0x2二选一 |
||
| MSATA | 1*mSATA3.0支持Intel协议的SSD，传输速率达6Gbps | |
| M.2 |
支持 2*NVME PCIE 4.0 X4，1*PCIE 3.0x2——可定制M.2 SATA 协议 其中一个安装1TB工规级固态硬盘，M.2接口，NVME协议，PCIE3.0 x4速率 |
|
|
I/O接口 |
独立显卡 | 1*PCIe4.0x16插槽，可选RTX3090/4090，提供1*HDMI2.1+ 3*DisplayPort1.4a |
|
COM |
支持2个串行端口，支持RS232/RS485切换（默认出厂COM协议：RS232，如需RS485请在订单注明） 1* DB9串行接口 COM1，支持 RS232/485，Pin9支持 5V/12V |
|
|
网口 |
9路RJ45千兆网口，intel芯片，速率支持10/100/1000Mbps | |
| 无线网络 | 支持WiFi5无线网络，支持2.4GHz和5GHz，标配2根胶棒天线（如需吸盘天线请在订单注明） | |
|
USB |
10个外置USB，详细规格：4*USB3.2 GEN2(10Gbps)，4*USB3.0，3*USB2.0 1个内置USB2.0接口 |
|
|
视频 |
1*DP接口(7680x4320@60Hz); 1*HDMI接口(4096X2160@24Hz) |
|
|
音频 |
板载ALC897，7.1+2声道高保真音频控制器，支持MIC/Line-out | |
|
SIM |
2*SIM卡槽 M.2 B key 支持4G/5G（与USB1二选一) MiniPcie 支持WIFI/BT/4G |
|
|
电源 |
标配高负载宽压电源模块，支持18-36VDC宽电压直流输入，6-PinDC凤凰端子（5.08mm间距） 出厂随箱标配1000W开关电源（高价值产品请遵循原厂使用规范，使用原厂标配电源） |
|
| 特色接口 | 1* TPM (2*6 PIN) | |
| 扩展能力 | 内置接口 | 1*M.2 B-key插槽(3042/3052)，带SIM卡插槽(USB3.0，USB信号与主板上的USB1共享）; |
| 1*全尺寸Mini-PCle插槽(PCle+USB2.0，位于主板上，不带SIM卡插槽，USB信号与主板上的USB2共享); | ||
| 1*全尺寸Mini-PCle插槽，带SIM卡插槽(PCle+USB2.0，位于子板上); | ||
| 1*M.2 2230 E-key 插槽 (PCle+USB2.0，支持 CNVio、WiFi+BT); | ||
|
环境 |
工作温度 |
-10 ~ 60 ° C w/ 0.7m/s 气流 |
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
|
|
物理特性 |

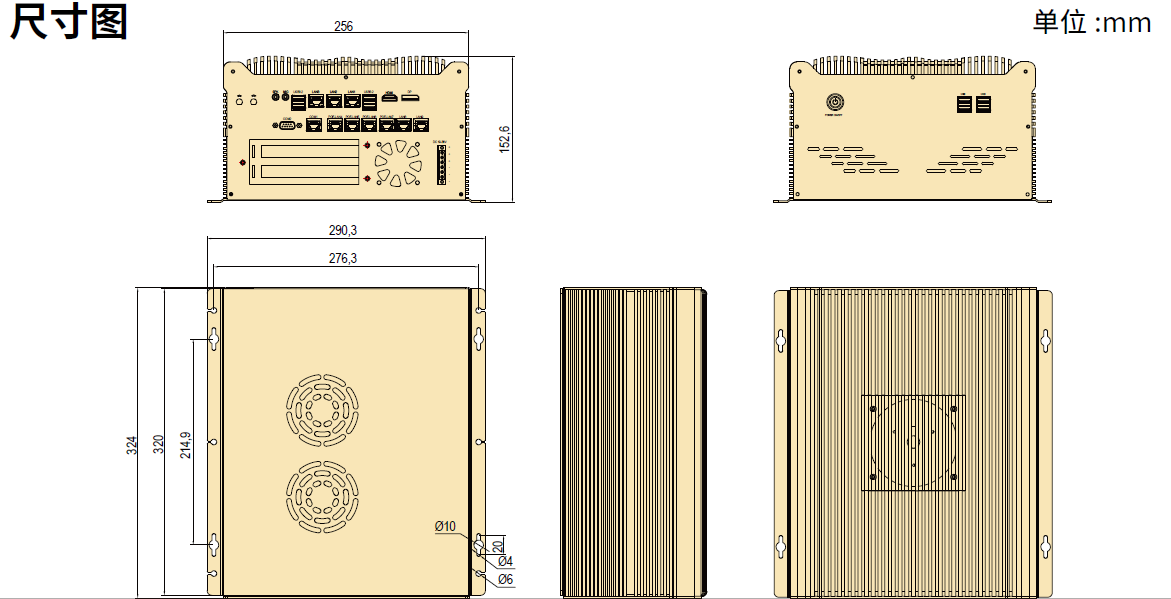

产品尺寸 |
290*153*324 mm (W* H* D) |
|
净重 |
12KG (最终重量以实际配置为准) |
|
|
材质结构 |
铝型材外壳，内置散热铜管，外壳隐藏式风扇（置于处理器位置），模块化设计 |
|
| 质保 | 保修期限 |
自产品签收之日起，提供叁年整机质保期（非人为损坏，无外部电路烧坏击穿痕迹）； 提供终身维修服务（如产品超过质保期，依据维修项目报价，由客户选择是否维修）； 提供终身技术咨询支持，在工作日内，技术人员收到问题反馈15分钟内跟进处理。 |
|
说明：实际外观及尺寸以最终配置为准
|

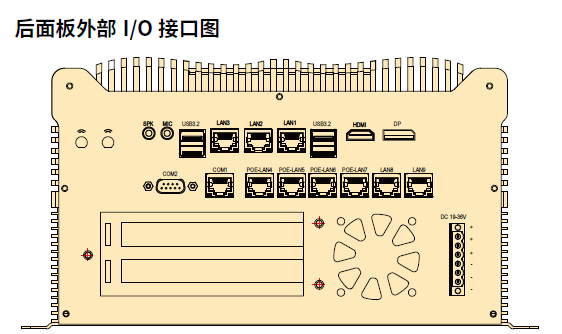

接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
mSATA硬盘插槽 | SATA3.0 7P连接器 | 全尺寸Mini-PCIe | M.2 2230 E-key插槽 |
DB9 COM口（RS232/485） |
DB9 COM2（RS232/485） | RJ45 COM1 (RS232) |
千兆网口 |
| 2 | 2 | 1 | 4/1 | 2 | 1 | 4 | 1 | 1 | 9 |
|
USB3.2 |
USB3.0 |
内置USB2.0接口 |
HDMI | DP | MIC |
SPK |
电输输入 |
| 4 | 4 | 1 | 1 | 1 | 1 | 1 | DC19-36v |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I9-12900 | Alder Lake | 16 | 24 | 5.10GHz | 2.40GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-601 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
英规品字三插电源线 1.5 米 |
- |
|
产品安装使用说明（电子版） |
1 |
可更换硬盘驱动器支架套件 |
- |
| 国标品字三插电源线1.5米 | 1 | - |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
