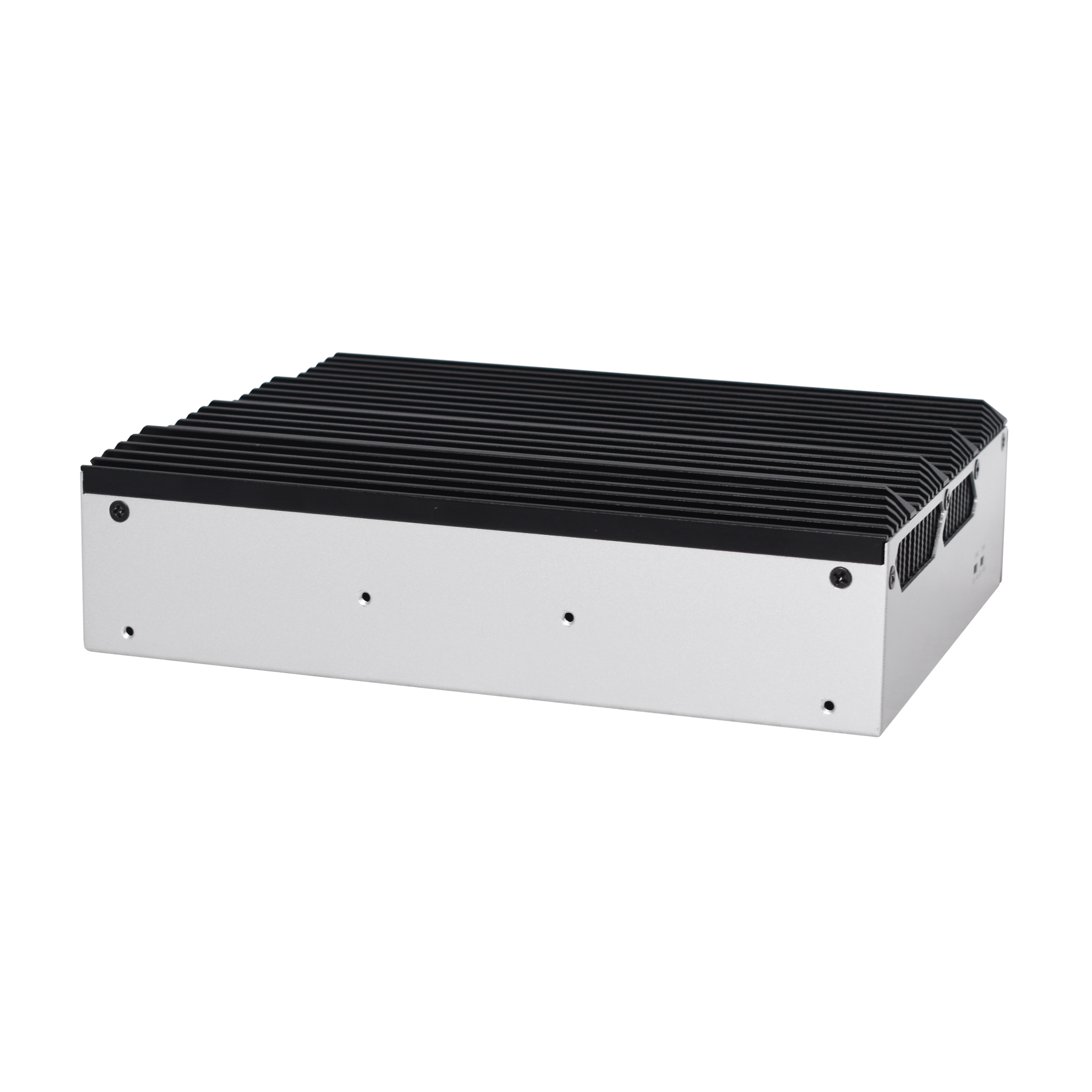

AC-H6162
• Intel®酷睿™12 -14 代高性能桌面处理器
•板载6路千兆网卡，支持网络唤醒、PXE功能
•2*RS232/RS485(通过拨码与 BIOS 切换)
•提供 HDMI和 DP 接口，支持同步/异步高清视频输出
•支持 4G/WIFI无线网络，支援无线远程控制协助
•支持 DC 12V~24V 供电，抗电流干扰能力强
•壁挂/立式/导轨多种安装方式支持
•开放式格栅内嵌高性能散热风扇，兼顾散热和美学
•板载6路千兆网卡，支持网络唤醒、PXE功能
•2*RS232/RS485(通过拨码与 BIOS 切换)
•提供 HDMI和 DP 接口，支持同步/异步高清视频输出
•支持 4G/WIFI无线网络，支援无线远程控制协助
•支持 DC 12V~24V 供电，抗电流干扰能力强
•壁挂/立式/导轨多种安装方式支持
•开放式格栅内嵌高性能散热风扇，兼顾散热和美学
详情规格
|
型号 |
AC-H6162 | ||||
|
支持操作系统 |
Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS); Win 10 IoT | ||||
| CPU | Intel®酷睿™ 12-14 代高性能桌面处理器，TDP为65W | ||||
|
芯片组 |
H610,TDW为6W | ||||
|
内存 |
数量/规格 |
2*SO-DIMM DDR4插槽，支持3200MHz，最大支持容量64GB | |||
| 存储 | M.2 SSD | 1* M.2 Key M 2280 SATA3.0 6Gps 硬盘 | |||
|
I/O接口 |
COM | 2*RS232/RS485，通过拨码与BIOS切换 | |||
| 网口 |
1*Intel® i219-V千兆网卡，支持网络唤醒、PXE 5*Intel® i210-AT千兆网卡，支持网络唤醒、PXE |
||||
| USB | 4* USB 3.0；1*USB2.0内部插座；2*USB 2.0内部插针(2*4Pin 插座) | ||||
| 视频 |
1*HDMI,最大支持4096 x 2160@30Hz 1*DP,最大支持4096 x 2160@30Hz |
||||
| 电源 | 支持DC 12V~24V，支持RVP/OVP/OCP，2* 2-Pin 凤凰端子，5.08mm | ||||
|
SIM |
1*内置 Nano SIM 卡插槽连接 Mini-PCle2,支持4G无线上网 | ||||
|
内置接口 |
1*全尺寸Mini-PCle1(PCIE x1 GEN3 + USB2.0)，可扩展CAN/网口/串口/WiFi等功能 1*全尺寸Mini-PCIe2(USB2.0)，支持4G无线上网 |
||||
|
特色功能 |
远程开关，BIOS 清除按键 | ||||
|
环境 |
工作温度 |
-10 ~ 60 ° C |
|||
| 存储温度 | -40 ~ 85 °C (-40~185 °F) | ||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
||||
|
物理特性 |
产品尺寸 |
215 * 57.1 * 166.8 mm (W* H* D) |
|||
|
净重 |
2.2KG (最终重量以实际配置为准) |
||||
|
材质结构 |
铝合金 / 封闭式 / 隐藏式风扇散热 | ||||
  |
接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
全尺寸 Mini-PCIe |
DB9 COM 1/2 可切换 （RS232/485） |
千兆网口 |
| 2 | 1 | 2 | 2 | 6 |
|
USB3.0 |
USB2.0 内部插座 |
USB2.0 内部插针 （2*4Pin） |
HDMI | DP | Nano SIM卡槽（内置） |
BIOS清除按键 |
远程开关 | 电输输入 |
| 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
DC 12V~24v |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I3-12100 | Alder Lake | 4 | 8 | 4.30GHz | 3.30GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-12400 | Alder Lake | 6 | 12 | 4.40GHz | 2.50GHz | 18MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-12700 | Alder Lake | 12 | 20 | 4.90GHz | 2.10GHz | 25MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-12900 | Alder Lake | 16 | 24 | 5.10GHz | 2.40GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-13100 | Raptor Lake | 4 | 8 | 4.50GHz | 3.40GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-13400 | Raptor Lake | 10 | 16 | 4.60GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-13700 | Raptor Lake | 16 | 24 | 5.20GHz | 2.10GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-14100 | Raptor Lake | 4 | 8 | 4.70GHz | 3.50GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-14400 | Raptor Lake | 10 | 16 | 4.70GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-14700 | Raptor Lake | 20 | 28 | 5.40GHz | 2.10GHz | 33MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| AC-H6162P主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
| 壁挂支架 | 1 | 英规品字三插电源线 1.5 米 | - |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
|
|
|
产品安装使用说明 |
1 |
||
| 国标品字三插电源线1.5米 | 1 |
可选配件清单
| 可选项 | 型号 | 描述 |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| EtherCAT 模块 | TL-ECAT01 | EtherCAT 主站，最大支持16 从站（伺服+IO）/1ms 周期 |
| WiFi 模块 | AC 8265 | 支持WiFi无线上网，2.4G&5.0G双频 |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
