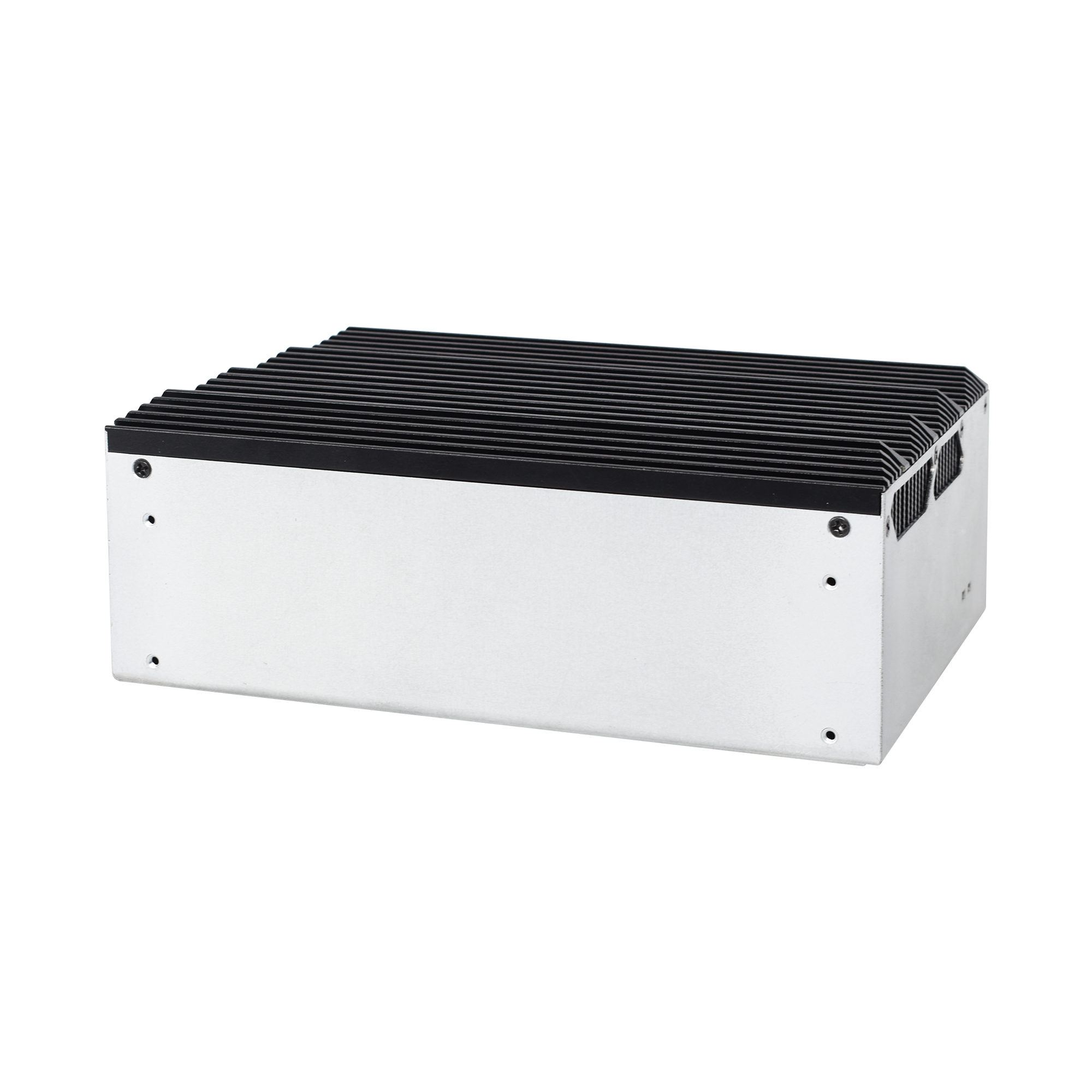

AC-H6162-324G
•板载6路千兆网卡，4路光源输出
•支持软、硬件触发，专注视觉行业应用
•支持网络唤醒、PXE 功能，满足多路自动化控制
•搭载 Intel® 12-14 代i3/i5/i7 酷睿高性能桌面处理器
•4*RS232/RS485(通过拨码与 BIOS 切换
•支持 4G 无线网络，支援无线远程控制协助
•支持 DC 12V~24V 供电，抗干扰能力强
•壁挂/立式/导轨多种安装方式支持
•开放式格栅内嵌高性能散热风扇，兼顾散热和美学
详情规格
|
型号 |
AC-H6162-324G | ||||
|
支持操作系统 |
Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS); Win 10 IoT | ||||
| CPU | Intel®酷睿™12-14代高性能桌面处理器，TDP 65W | ||||
|
芯片组 |
H610，TDW 6W | ||||
|
内存 |
数量/规格 |
2*SO-DIMM DDR4插槽 双通道，支持3200MHz，最大支持容量64GB | |||
| 存储 | M.2 SSD |
1* M.2 Key M 2280 SATA 6Gps 硬盘 |
|||
|
I/O接口 |
COM | 4*RS232/RS485，通过拨码与BIOS切换 | |||
| CAN | 1*CAN,支持CAN2.0A、CAN2.0B协议 | ||||
| 网口 |
5*Intel i210-AT千兆网卡，支持网络唤醒、PXE; 1*Intel i219-V千兆网卡，支持网络唤醒、PXE; |
||||
| USB | 4*USB 3.0; 1*USB2.0 内部插座; 2*USB 2.0内部插针(2*4Pin插座) | ||||
| 显示 |
1*HDMI,最大支持 4096x2160@30Hz; 1*DP,最大支持 4096x2160@30Hz; |
||||
| 电源 | 支持DC 12V~24V，支持RVP/OVP/OCP，2*2P凤凰端子，5.08mm | ||||
|
SIM |
1*内置 Nano SIM 卡插槽连接 Mini-PCIe2,支持4G无线上网 | ||||
|
内置接口 |
1*全尺寸 Mini-PCIe1(PCIE x1 GEN3)，可扩展 CAN/网口 /WiFi 等功能 1*全尺寸 Mini-PCIe2(USB2.0)，支持 4G 无线上网 |
||||
|
特色功能 |
板载 32 路 GPIO(16*DI+16*DO)，支持 DC 3.3-30V，支持开关模式，灌电流每个端口 150mA，总计不超过600mA; 4路光源输出，单路最大支持 60W，光源通道电压取决于主板供电电压，支持软、硬件触发; 远程开关，BIOS 清除按键 |
||||
|
环境 |
工作温度 |
-10 ~ 60 ° C |
|||
| 存储温度 | -20 ~ 75 °C (-40~185 °F) | ||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
||||
|
物理特性 |

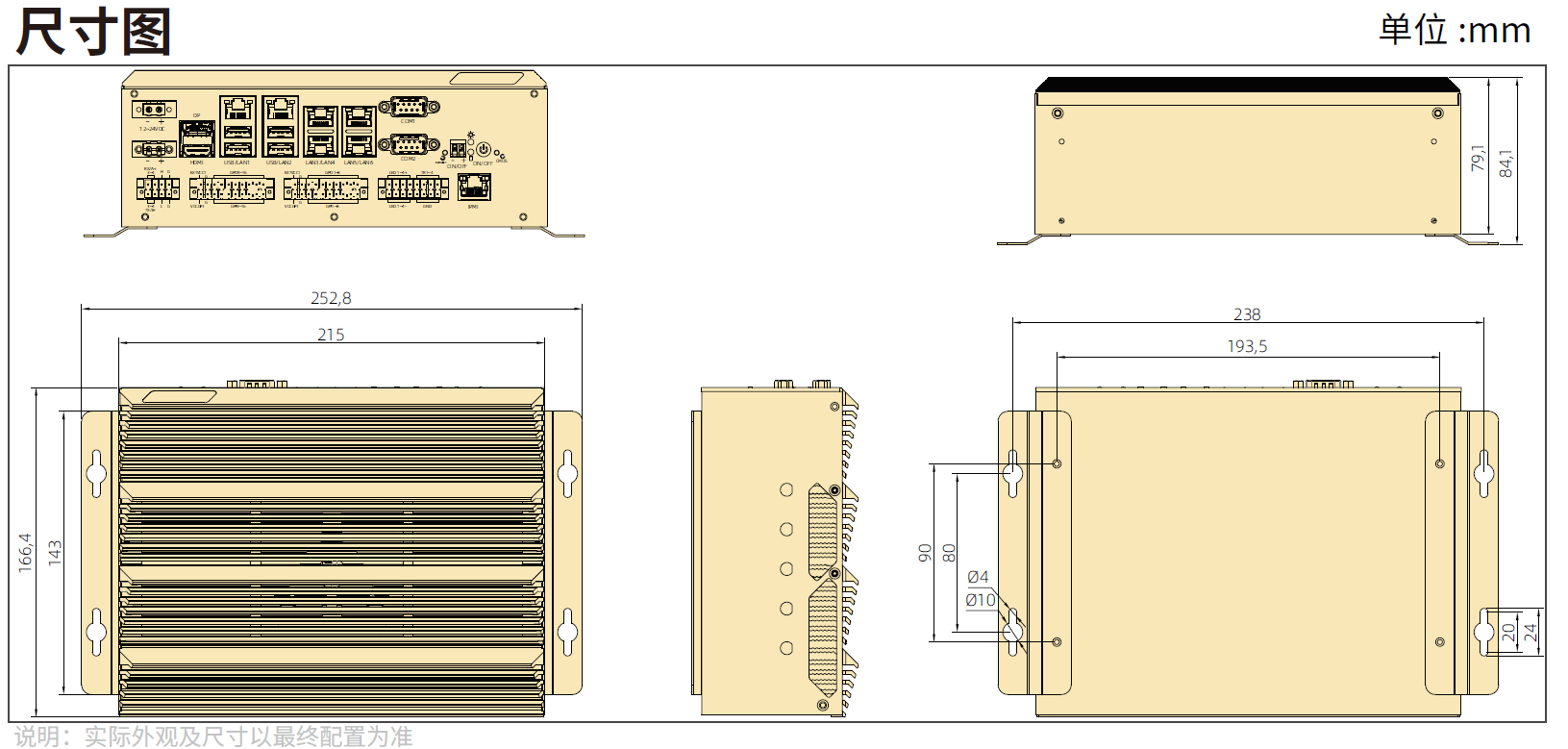

产品尺寸 |
215.86 * 86.1 * 166.8 mm (W* H* D) |
|||
|
净重 |
2.3KG (最终重量以实际配置为准) |
||||
|
材质/结构 |
铝合金 / 封闭式 / 隐藏式双风扇散热 | ||||

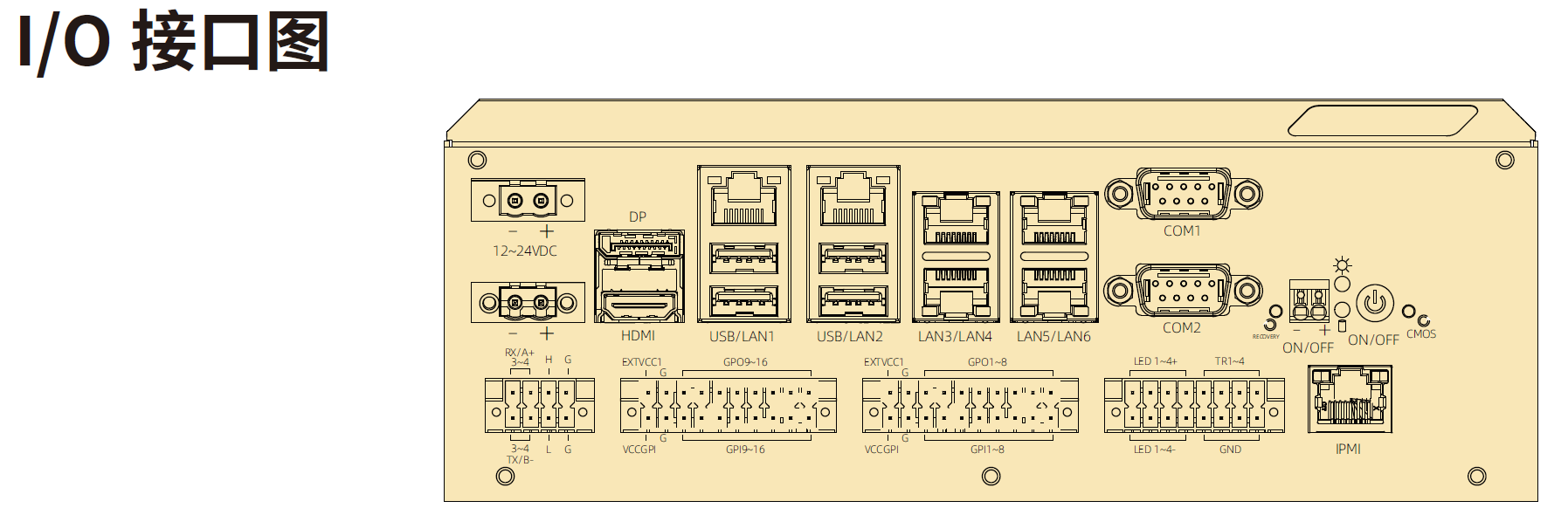

接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
全尺寸Mini-PCIe |
DB9 COM可切换 （RS232/485） |
COM3/4可切换 （RS232/485） |
CAN |
千兆网口 |
| 2 | 1 | 2 | 2 | 2 | 1 | 6 |
|
USB3.0 |
USB2.0内部插座 |
USB2.0内部插针 （2*4Pin） |
HDMI | DP |
Nano SIM卡槽 （内置） |
BIOS清除按键 |
远程开关 | 电源输入 |
| 4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
DC 12V~24v |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I3-12100 | Alder Lake | 4 | 8 | 4.30GHz | 3.30GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-12400 | Alder Lake | 6 | 12 | 4.40GHz | 2.50GHz | 18MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-12700 | Alder Lake | 12 | 20 | 4.90GHz | 2.10GHz | 25MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-12900 | Alder Lake | 16 | 24 | 5.10GHz | 2.40GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-13100 | Raptor Lake | 4 | 8 | 4.50GHz | 3.40GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-13400 | Raptor Lake | 10 | 16 | 4.60GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-13700 | Raptor Lake | 16 | 24 | 5.20GHz | 2.10GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-13900 | Raptor Lake | 24 | 32 | 5.60GHz | 2.00GHz | 36MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-14100 | Raptor Lake | 4 | 8 | 4.70GHz | 3.50GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-14400 | Raptor Lake | 10 | 16 | 4.70GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-14700 | Raptor Lake | 20 | 28 | 5.40GHz | 2.10GHz | 33MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| AC-H6162-324G 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
| 壁挂支架 | 1 | 英规品字三插电源线 1.5 米 | - |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
|
|
|
产品安装使用说明 |
1 |
||
| 国标品字三插电源线1.5米 | 1 |
可选配件清单
| 可选项 | 型号 | 描述 |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| USB16路GPIO | TL-USB16IO | 支持5-24V电平信号与NPN开关信号，8路DI和8路DO |
| EtherCAT 模块 | TL-ECAT01 | EtherCAT 主站，最大支持16 从站（伺服+IO）/1ms 周期 |
| WiFi 模块 | AC 8265 | 支持WiFi无线上网，2.4G&5.0G双频 |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
