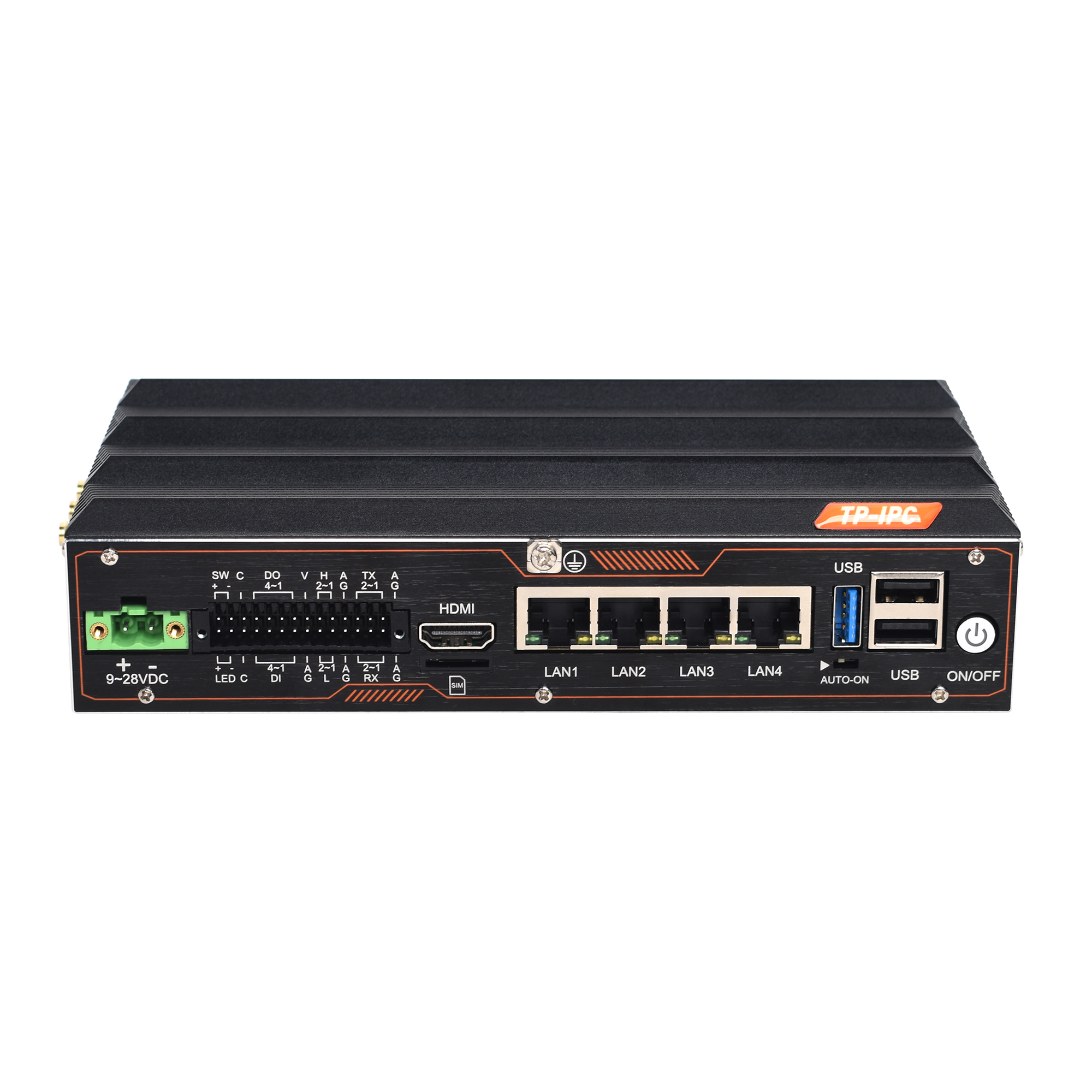

AC-RK3542
面向轻量级边缘计算,带数字电容隔离
支持LinuxRT/PREEMPT_RT实时系统
支持一路EtherCAT 软主站,广泛应用于自动化控制领域
2路串行通讯接口(支持RS232/RS485切换)
8路IO支持信号和开关模式，带光电隔离
搭载2路CAN，带数字电容隔离
支持4G/5G无线上网，支持各种场景无线远程控制协助
搭载4路千兆网口，支持WIFI无线网络
支持DC9-28V宽压供电，抗干扰能力强
采用工业级用料，无风扇无线缆全密封设计，支持-20°~70°宽温
壁挂/立式/导轨多种安装方式支持
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
AC-RK3542 | ||||
|
支持操作系统 |
Linux （Ubuntu 20.04/22.04） | ||||
| CPU | ARM Rockchip RK3588,4*Cortex-A76+ 4*Cortex-A55，主频可达2.4Ghz | ||||
|
GPU |
集成 ARM Mali-G610 MP4 GPU, 支持 OpenGL ES 1.1/2.0/3.2, OpenCL2.2, Vulkan 1.2 | ||||
|
内存 |
SDRAM LPDDR4X-3200MHz 4GB/8GB 可选 |
||||
| 存储 | eMMC 5.1 64GB | ||||
|
I/O接口 |
COM | 2*COM(支持 RS232/RS485切换)，带数字电容隔离 | |||
| CAN | 支持2路 CAN，带数字电容隔离 | ||||
| 网口 |
2*RTL8211F 千兆 RJ45网口，自适应10/100/1000 Mbps,信号源于核心板 2*RTL8111H 千兆 RJ45网口，自适应10/100/1000 Mbps;(支持定制一路EtherCAT) 1*WIFI 5 RTL8111CU, 433MHz |
||||
| USB |
1*USB 3.0(OTG接口); 2*USB2.0接口; 1*4 Pin USB 2.0内部插针 |
||||
| 显示 |
1*HDMI 2.0，最大分辨率支持 4096x2304@60Hz |
||||
| 电源 | 支持DC 9-28V，1*2-Pin凤凰端子，5.08mm | ||||
|
SIM |
1*内置 Nano SIM 卡插槽连接至M.2 B-key，支持4G/5G无线上网 | ||||
|
内置接口 |
1*M.2 B-key 3042/3052，USB2.0信号，支持4G/5G模块; 1*M.2 M-key SATA3.0，支持M.2 2242/2280 SSD; 1*Mini-PCIE插槽,USB2.0+PCIEx1，支持蓝牙，串口等拓展卡; |
||||
|
特色功能 |
板载8路GPIO(4*DI+4*DO)带光电隔离，支持DC 5-24V，单口最大支持1A，支持开关模式/信号模式; 1*远程开关;1*来电自启拔码; |
||||
|
环境 |
工作温度 |
-10 ~ 60 ° C |
|||
| 存储温度 | -40 ~ 85 °C (-40~185 °F) | ||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
||||
|
物理特性 |

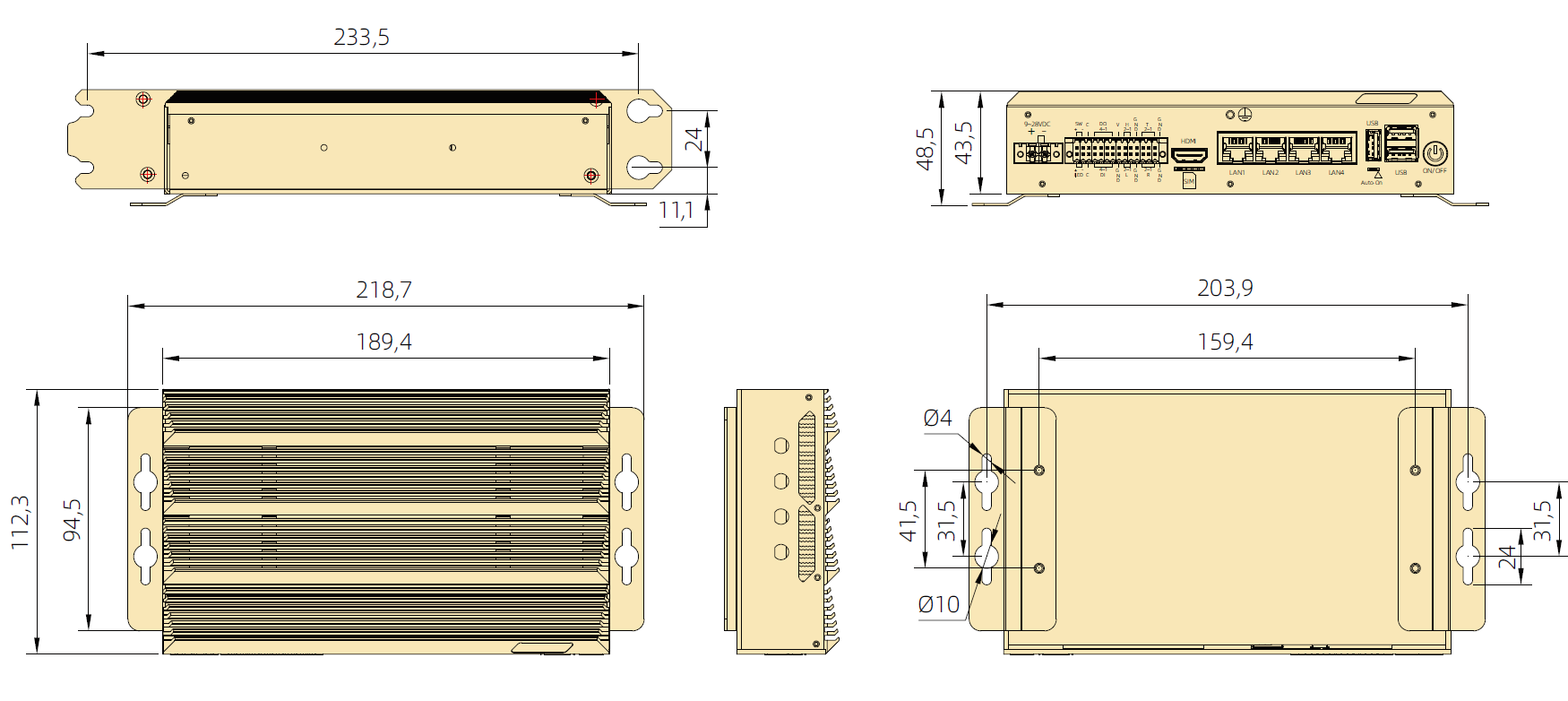

产品尺寸 |
189.4 * 43.5 * 112.3 mm (W* H* D) |
|||
|
净重 |
1.00KG (最终重量以实际配置为准) |
||||
|
材质/结构 |
铝合金 / 封闭式 | ||||
接口简介
|
M.2 2280 M-key 插槽 |
M.2 2280 M-key 插槽 |
全尺寸Mini-PCIe |
串行通信接口 （RS232/485） |
CAN |
千兆网口 |
| 1 | 1 | 1 | 2 | 2 | 4 |
|
USB2.0 |
USB3.0 （OTG） |
USB2.0内部插针 （1*4Pin） |
HDMI |
Nano SIM卡槽 （内置） |
TF卡槽 | 电源输入 |
| 2 | 1 | 1 | 1 | 1 | 1 |
DC 9-28V |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| AC-RK3542 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
| 壁挂支架 | 1 | 英规品字三插电源线 1.5 米 | - |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
|
|
|
产品安装使用说明 |
1 |
||
| 国标品字三插电源线1.5米 | 1 |
可选配件清单
| 可选项 | 型号 | 描述 |
| 4G/5G 无线模块 | 4G/5G全网通 | 支持4G/5G无线上网，手机卡/物联卡流量可用 |
| WiFi 蓝牙模块 | AC 8265 | 支持WiFi无线上网，2.4G&5.0G双频 |
| M.2 M-key SATA3.0 SSD | 固态硬盘 | 128G/256G/512G |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
