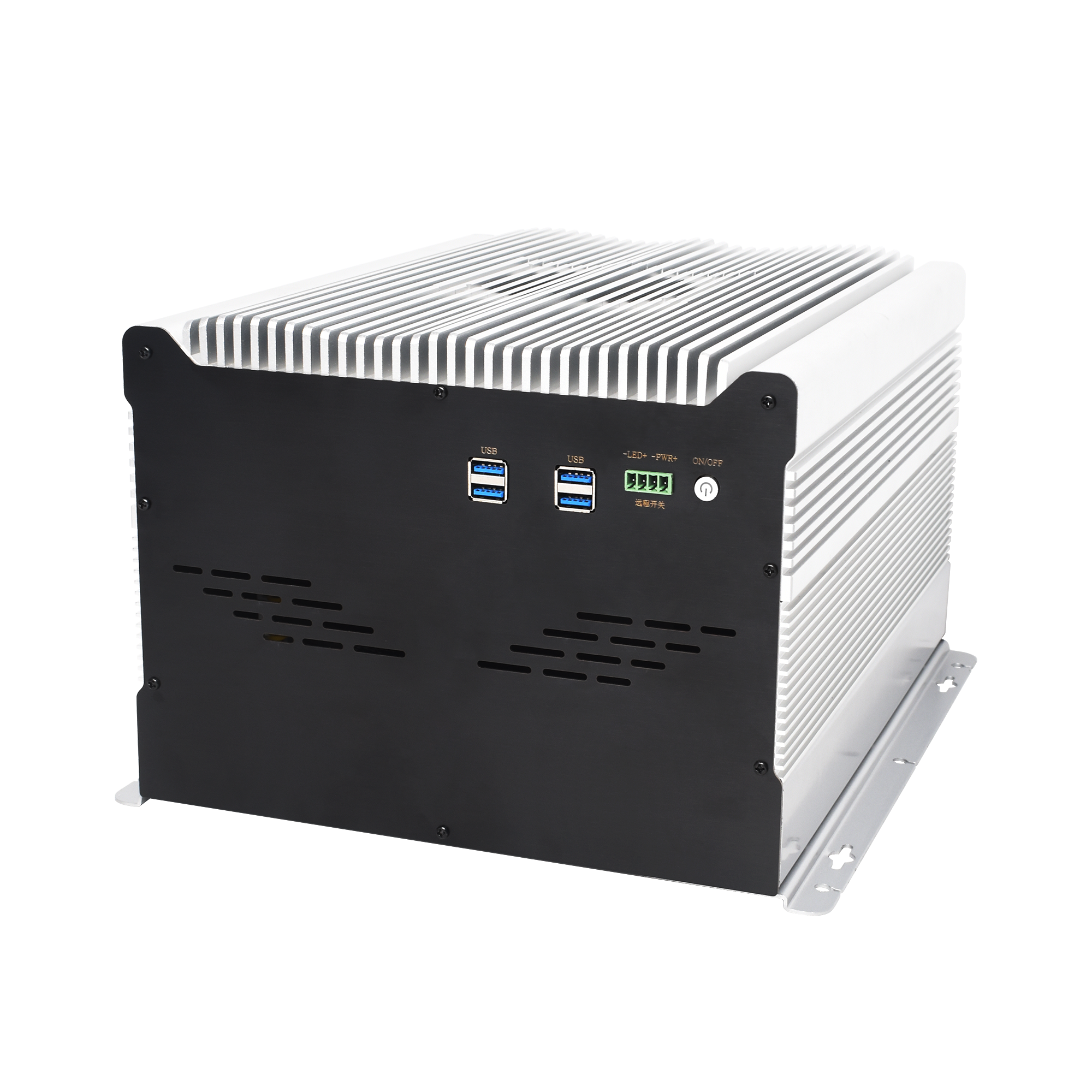

IBOX-601GTPRO-4S
可选Intel® 12-14代i3/i5/i7酷睿高性能桌面处理器
4090/3090显卡满载运行,加速复杂并行计算任务
支持4个2.5'SSD/HDD盘位，可支持热插拔
9路10/100/1000Mbps以太网接口，支持网络唤醒、PXE
搭载4路千兆 PoE，支持IEEE802.3af协议
2路RS232/RS485串行通讯接口
支持多硬盘存储，支持同步/异步高清视频输出
支持4G/5G/WiFi无线网络上网，支持无线远程控制协助
支持DC19-36V宽压供电，抗电流干扰能力更强
选型采购请联系业务经理135-5383-9442
4090/3090显卡满载运行,加速复杂并行计算任务
支持4个2.5'SSD/HDD盘位，可支持热插拔
9路10/100/1000Mbps以太网接口，支持网络唤醒、PXE
搭载4路千兆 PoE，支持IEEE802.3af协议
2路RS232/RS485串行通讯接口
支持多硬盘存储，支持同步/异步高清视频输出
支持4G/5G/WiFi无线网络上网，支持无线远程控制协助
支持DC19-36V宽压供电，抗电流干扰能力更强
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
IBOX-601GTPRO-4S | |
|
支持操作系统 |
Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); Win 10 IoT | |
|
芯片组 |
芯片型号 | Intel® H770 Chipset |
|
CPU |
插槽 |
Intel® 台式处理器插槽 LGA 1700 |
| 型号/系列 | 12-14 th Intel® Core™ i3/i5/i7处理器 | |
| TDP | 35-219W | |
| 核心显卡 | Intel® UHD Graphics 730/770(取决于 CPU) | |
|
内存 |
数量/规格 | 2* SO-DIMM 插槽，双通道DDR4 3200MHz,最大支持128GB |
| 存储 | SATA | 1*2.5" SATA3.0 硬盘 7P 插槽(6Gbps/s); |
| 4* 2.5" SATA 3.0 硬盘位(6Gbps/s)，可支持热插拔 | ||
| MSATA | 1*mSATA3.0 支持Intel协议的SSD，传输速率达 6Gbps | |
| M.2 | 支持 2*NVME PCIE 4.0 X4，1*PCIE 3.0x2——可定制M.2 SATA 协议 | |
|
I/O接口 |
独立显卡 | 1*PCIe4.0x16 插槽，可选 RTX 3090/4090，提供1*HDMI2.1+ 3*DisplayPort 1.4a |
|
COM |
1* DB9串行接口 COM1，支持 RS232/485，Pin9 支持 5V/12V 1*RJ45全功能串口 COM2，支持RS232/485 |
|
|
网口 |
2*Intel®i210AT+1*Intel®i219LM，千兆网口，支持网络唤醒、PXE功能 6*Intel®i211千兆网口，支持网络唤醒、PXE功能，其中LAN4-LAN7支持POE（IEEE802.3af协议） |
|
|
USB |
4*USB3.2 GEN2(10Gbps)，4*USB3.0，1*内置USB2.0接口 | |
|
视频 |
1*DP接口(7680x4320@60Hz); 1*HDMI接口(4096X2160@24Hz) |
|
|
音频 |
板载ALC897，7.1+2声道高保真音频控制器，支持MIC/Line-out | |
|
SIM |
2*SIM卡槽 M.2 B key支持4G/5G（与USB1二选一) Minipcie支持WIFI/BT/4G（与LAN1 二选一） |
|
|
电源 |
标配高负载宽压电源模块，支持DC19-36V输入，2 * 6-PinDC凤凰端子（5.08mm间距） |
|
| 特色接口 | 1* TPM (2*6 PIN) | |
| 扩展能力 | 内置接口 | 1*M.23042/3052B-key插槽，带SIM卡插槽(USB3.0，USB信号与主板上的USB1共享）; |
| 1*全尺寸Mini-PCle插槽(PCle+USB2.0，位于主板上，不带SIM卡插槽，USB信号与主板上的USB2共享); | ||
| 1*全尺寸Mini-PCle插槽，带SIM卡插槽(PCle+USB2.0，位于子板上); | ||
| 1*M.2 2230 E-key 插槽 (PCle+USB2.0，支持 CNVio、WiFi+BT); | ||
|
环境 |
工作温度 |
-10 ~ 60 ° C |
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
|
|
物理特性 |
产品尺寸 |
290.3*188.6*324 mm (W* H* D) |
|
净重 |
8.4KG (不含独立显卡，最终重量以实际配置为准) |
|
|
材质/结构 |
铝合金+铜管/无线缆/模块化/兼容扩展卡 | |
   |
接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
mSATA 硬盘插槽 |
SATA3.0 7P连接器 |
SATA3.0 硬盘盒 | 全尺寸Mini-PCIe | M.2 2230 E-key插槽 | DB9 COM2（RS232/485） | RJ45 COM1 (RS232) |
千兆网口 |
| 2 | 2 | 1 | 1 | 4 | 2 | 1 | 1 | 1 | 9 |
|
USB3.2 |
USB3.0 |
内置USB2.0接口 |
HDMI | DP | MIC |
SPK |
电输输入 |
| 4 | 4 | 1 | 1 | 1 | 1 | 1 | DC 19-36V |
可选配件清单
| 可选项 | 型号 | 描述 |
| AI算力加速模块 | TL-AITOPS | AI算力加速模组，支持的框架：TensorFLow, TensorFlow Lite, ONNX, Keras, Pytorch |
| GPIO转DI DO模块 | TL-GPIO-ON4 | 默认0-5V电平信号转换为 9-24V 电平信号与NPN开关信号 |
| 4G 无线模块 | 4G 全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| 5G 无线模块 | 5G 全网通 | 支持4G/5G无线上网，手机卡/物联卡流量可用 |
| WiFi 模块 | AC 8265 | 支持WiFi无线上网，2.4G&5.0G双频 |
| 双通道CAN-Bus 模组 | CAN模块 | 内置1-2路CAN总线（支持二次开发） |
| 光源控制模块 | IPT-12/24DC-4T | 支持4路 12/24V光源输出负载，4路外触发信号（支持二次开发） |
| TPM 加密模块 | TL-TPM | 增加TPM2.0，加密功能 |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I3-12100 | Alder Lake | 4 | 8 | 4.30GHz | 3.30GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-12400 | Alder Lake | 6 | 12 | 4.40GHz | 2.50GHz | 18MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-12700 | Alder Lake | 12 | 20 | 4.90GHz | 2.10GHz | 25MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-12900 | Alder Lake | 16 | 24 | 5.10GHz | 2.40GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-13100 | Raptor Lake | 4 | 8 | 4.50GHz | 3.40GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-13400 | Raptor Lake | 10 | 16 | 4.60GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-13700 | Raptor Lake | 16 | 24 | 5.20GHz | 2.10GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-14100 | Raptor Lake | 4 | 8 | 4.70GHz | 3.50GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-14400 | Raptor Lake | 10 | 16 | 4.70GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-14700 | Raptor Lake | 20 | 28 | 5.40GHz | 2.10GHz | 33MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-14900 | Raptor Lake | 24 | 32 | 5.80GHz | 2.00GHz | 36MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-601GTPRO-4S主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
国标品字三插电源线1.5米 |
1 |
英规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
可更换硬盘驱动器支架套件 |
- |
| 产品安装使用说明 | 1 | - |
