IBOX-103-2L3C
Intel Core 8-10代处理器平台，低功耗多线程
2路千兆网口，3路COM支持切换RS232/485
支持扩展WiFi、GPS、4G模块，外置SIM卡槽无需拆机
可扩展CAN Bus、EtherCAT总线、GPIO模块等
可扩展宽压模块、车载模块、光源控制模块、增加接口等
采用 360°铝合金无风扇散热方案，整机无线缆高可靠
板载双Intel千兆网卡支持支持网络唤醒、PXE 功能
支持DC12-28V宽压供电，抗电流干扰能力更强
选型采购请联系业务经理135-5383-9442
2路千兆网口，3路COM支持切换RS232/485
支持扩展WiFi、GPS、4G模块，外置SIM卡槽无需拆机
可扩展CAN Bus、EtherCAT总线、GPIO模块等
可扩展宽压模块、车载模块、光源控制模块、增加接口等
采用 360°铝合金无风扇散热方案，整机无线缆高可靠
板载双Intel千兆网卡支持支持网络唤醒、PXE 功能
支持DC12-28V宽压供电，抗电流干扰能力更强
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
IBOX-103-2L3C | ||||
|
支持操 作系统 |
Win 7, Win 8, Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES7;Win 10 IoT |
||||
|
CPU |
型号/系列 | 11代 Intel® SoC处理器 | 8代 Intel® SoC处理器 | Intel® 赛扬® J1900 | |
| 处理器功耗 | 最高28W | 最高15W | 最高10W | ||
|
内存 |
数量/规格 |
1* DDR4 SO-DIMM 插槽 | 1* DDR4 SO-DIMM 插槽 | 1* DDR3L SO-DIMM 插槽 | |
| 频率 | 3200MHz | 2133/2400MHz | 1600MHz | ||
| 内存 | 最大 32GB | 最大 16GB | 最大 8GB | ||
| 存储 |
M.2 |
1* M.2 (NGFF) 2242 B-key 插槽 (SATA3.0) | 1* M.2 (NGFF) 2242 B-key 插槽, (SATA2.0) | ||
|
I/O接口 |
COM |
2* RS232/485（可通过跳帽切换）( 全通道, DB9连接器) 1* RS232/485（可通过跳帽切换）5-Pin（2.54mm）插线端子（其中3pin为COM3 ；其中2pin为开关信号） |
|||
|
网口 |
2* Intel®千兆网卡（i211+i219）；支持网络唤醒/PXE | 2* Intel® i210千兆网卡 | |||
|
USB |
2* USB3.0+2*USB2.0 | 1*USB3.0+3*USB2.0 | |||
|
视频 |
1* HDMI, 4096x2304@60Hz | 1* HDMI, 4096x2304@24Hz | 1* HDMI, 1920x1080@60Hz | ||
|
音频 |
1*音频接口（线路输出+麦克风）；带有7.1声道HD音频编解码器Realtek ALC897 | ||||
|
SIM |
1* 外置 SIM 卡插槽连接 M.2 B-key 插槽,支持4G/5G无线上网 | ||||
|
电源 |
DC 12-28V输入; 1* DC 带螺纹圆形供电接口 (5.5* 2.5mm) | ||||
|
特色接口 |
1*8位GPIO，凤凰端子接口（10引脚，3.5mm），4输入/4输出，0-5V输入范围 1*远程开关端子（5pin端子其中2pin） |
||||
|
扩展能力 |
内置接口 |
1* M.2 3042/3052 B-key 插槽 和1* Nano SIM 卡插槽 (PCIe+USB2.0) 1* M.2 2230 E-key 插槽 (PCIe+USB2.0,支持WiFi+蓝牙) |
|||
|
环境 |
工作温度 |
-10 ~ 60 ° C w/ 0.7m/s 气流 |
|||
| 存储温度 | -40 ~ 85 °C (-40~185 °F) | ||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
||||
|
物理特性 |
产品尺寸 |
141* 62* 127.5mm (W* H* D) |
|||
|
净重 |
1.2 KG (最终重量以实际配置为准) |
||||
|
材质结构 |
铝合金/ 无风扇/ 封闭式/ 模块化/360°铝合金被动散热/ 兼容扩展卡 | ||||
产品尺寸
 |

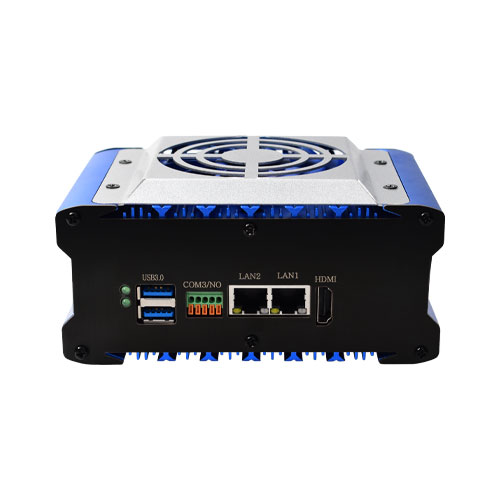

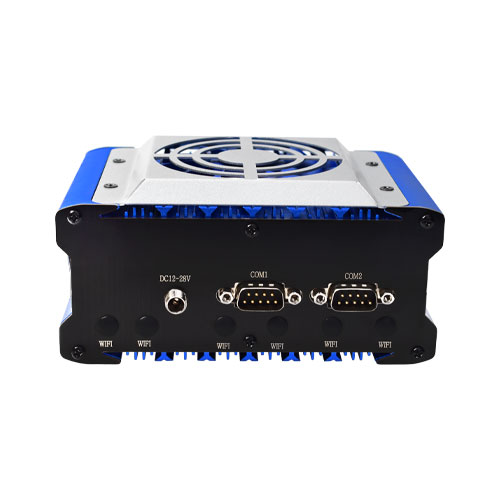

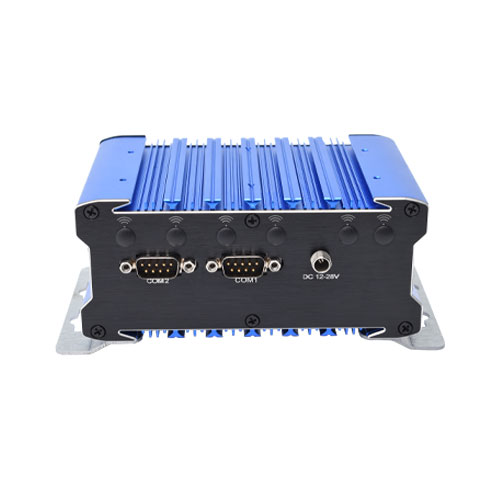

接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
M.2 2230 E-Key 插槽 |
DB9 COM口 (RS232/485) |
千兆网卡 | USB2.0 | USB3.0 | HDMI |
外置 SIM 卡槽 |
GPIO |
远程开关 | 电源输入 |
| 1 | 1 | 1 | 3 | 2 | 2 | 2 | 1 | 1 | 8路 | 1 | DC 12-28v |
CPU可选清单
|
CPU 型号 |
核心代号 |
核心数 |
线程总数 | 睿频 | 主频 |
缓 存 |
处理器 功耗 |
内存 类型 |
显卡型号 |
| Intel® Celeron® 6305E | Tiger Lake | 2 | 2 | - | 1.80 GHz | 4 MB Intel® Smart Cache | 15W | DDR4 | lntel® HD Graphics |
| Intel® Core™ I3-1115G4 | Tiger Lake | 2 | 4 | 4.10 GHz | 1.70 GHz | 4 MB Intel® Smart Cache | 12-28W | DDR4 | Intel®Iris Xe Graphics; 48Eus |
| Intel® Core™ I5-1135G7 | Tiger Lake | 4 | 8 | 4.20 GHz | 2.40 GHz | 8 MB Intel® Smart Cache | 12-28W | DDR4 | Intel®Iris Xe Graphics; 80Eus |
| Intel® Core™ I7-1165G7 | Tiger Lake | 4 | 8 | 4.70 GHz | 2.80 GHz | 12 MB Intel® Smart Cache | 12-28W | DDR4 | Intel®Iris Xe Graphics; 96Eus |
| Intel® Core™ I5-8265U | Whiskey Lake | 4 | 8 | 3.90GHz | 1.60 GHz | 6 MB Intel® Smart Cache | 15W | DDR4 | Intel® UHD Graphics 620 |
| Intel® Core™ I7-8565U | Whiskey Lake | 4 | 8 | 4.60GHz | 1.80 GHz | 8 MB Intel® Smart Cachev | 15W | DDR4 | Intel® UHD Graphics 620 |
| Intel® Celeron® J1900 | Bay Trail | 4 | 4 | - | 2.00 GHz | 2 MB L2 Cache | 10W | DDR3 | Intel® HD Graphics |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
| 默认项 | 数量 | 可选项 | 数量 |
| IBOX-103-2L3C主机 | 1 | 美规品字三插电源线 1.5 米 | - |
| 电源适配器 | 1 | 欧规品字三插电源线 1.5 米 | - |
| 壁挂支架 | 2 | 英规品字三插电源线 1.5 米 | - |
| 国标品字三插电源线 1.5 米 | 1 | VESA安装套件 | - |
| 保修卡/合格证 | 1 | DIN导轨安装套件 | - |
| 产品安装使用说明 | 1 | 外置用于第11代CPU的风扇套件 | - |
可选配件清单
| 可选项 | 型号 | 描述 |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| 5G 模块 | 5G全网通 | 支持4G/5G无线上网，手机卡/物联卡流量可用 |
| WiFi 模块 | AC3160 | 支持WiFi无线上网，2.4G&5.0G双频 |
‼注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
