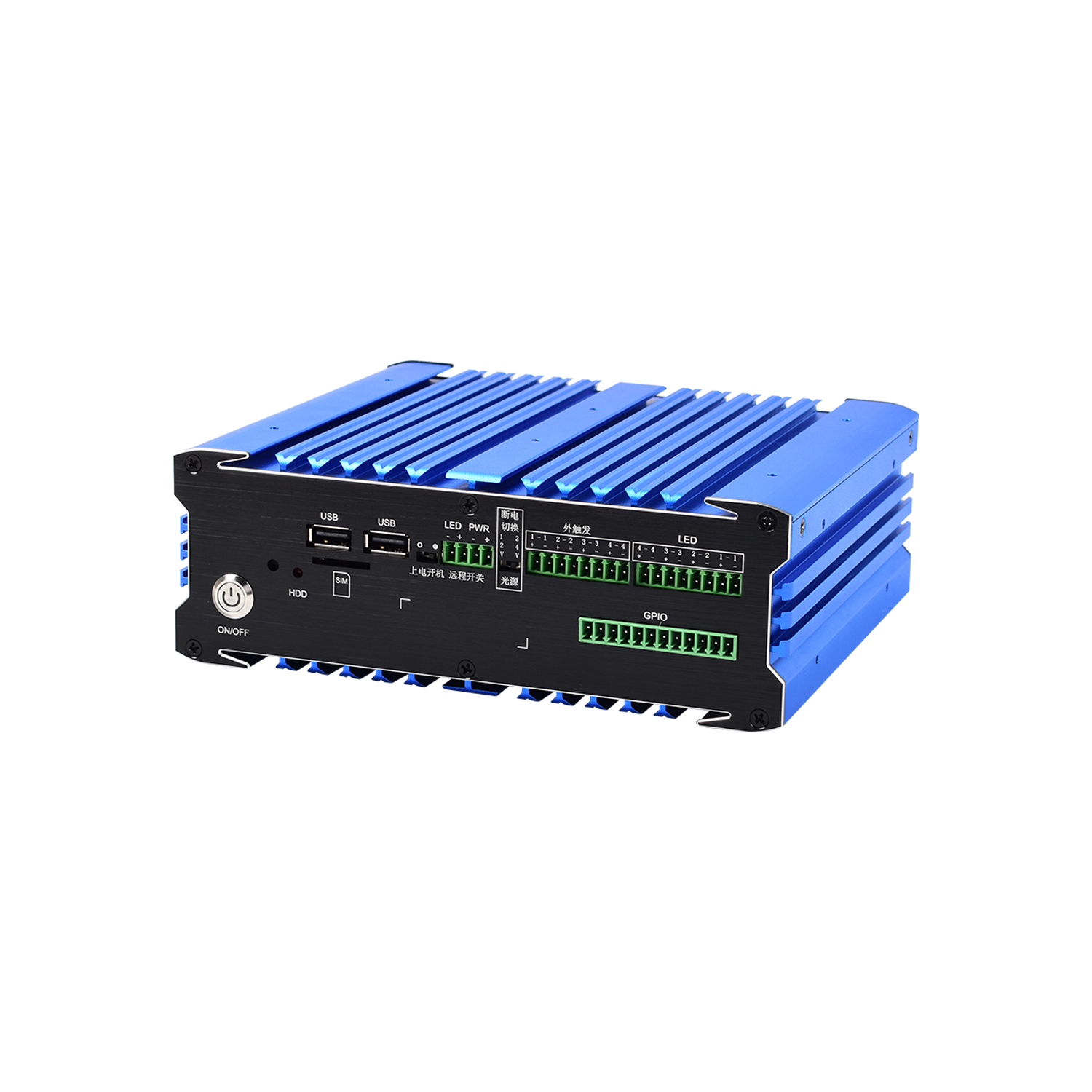

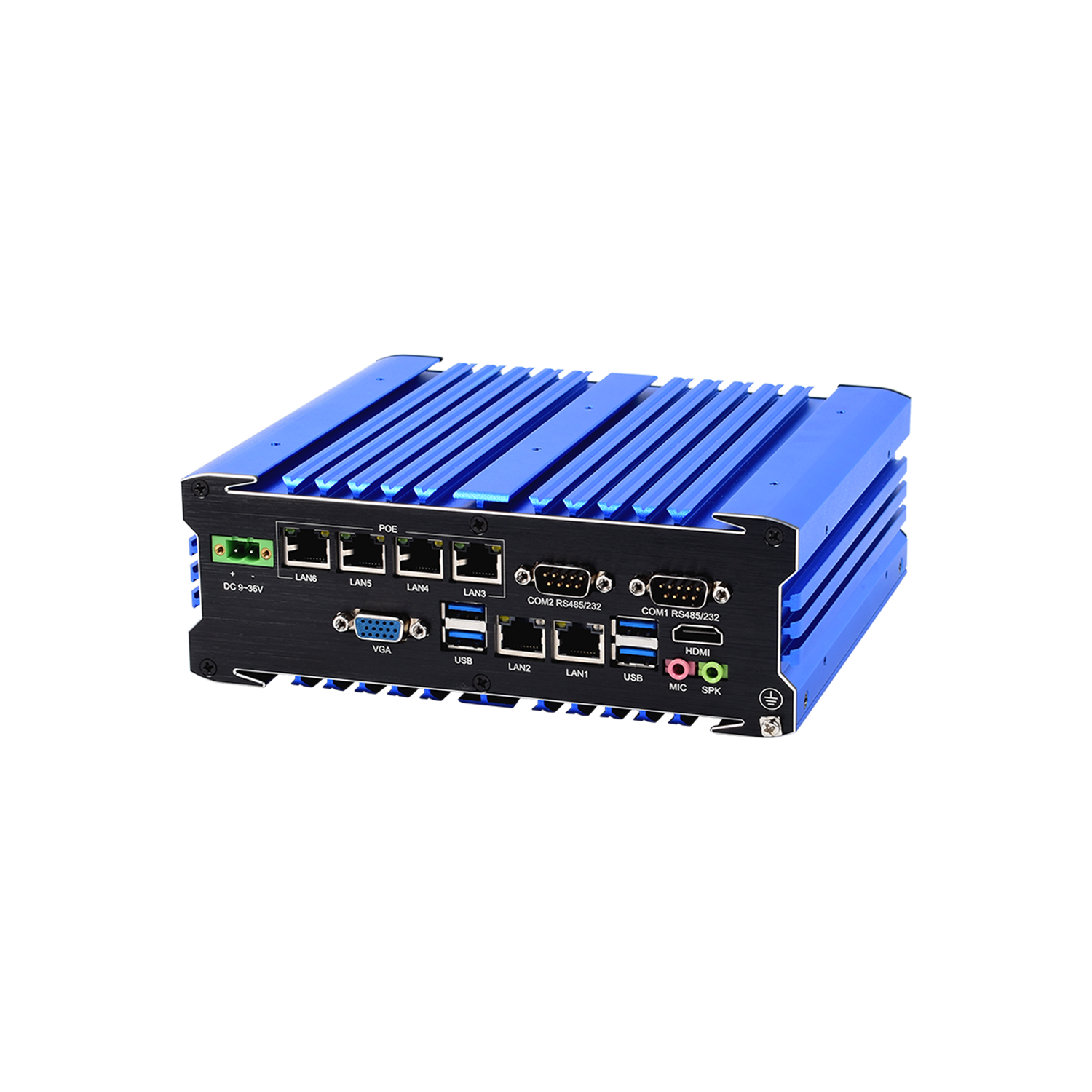

IBOX-105V2-4PG
•集成4路光源控制器，支持软/硬触发
•6路Intel千兆网口（其中4路POE）
•支持8*DIO、2*COM，支持宽压供电
•采用模块化Intel® 4-11代酷睿SOC高性能处理器
•板载6路Intel千兆网卡，其中4路支持POE供电
•2路RS232/RS485（可切换），内置USB(可装加密狗)
•集成4路12/24V光源输出 支持软触发和外触发
•支持双硬盘存储，支持同步/异步高清视频输出
•集成多网口、光源、IO等功能，专注视觉行业应用
•搭载8路DI DO模块，12-24V开关量支持2A负载
•支持DC9-36V宽压供电，抗电流干扰能力更强
推荐行业：运动控制、数据采集、机器视觉等...
•6路Intel千兆网口（其中4路POE）
•支持8*DIO、2*COM，支持宽压供电
•采用模块化Intel® 4-11代酷睿SOC高性能处理器
•板载6路Intel千兆网卡，其中4路支持POE供电
•2路RS232/RS485（可切换），内置USB(可装加密狗)
•集成4路12/24V光源输出 支持软触发和外触发
•支持双硬盘存储，支持同步/异步高清视频输出
•集成多网口、光源、IO等功能，专注视觉行业应用
•搭载8路DI DO模块，12-24V开关量支持2A负载
•支持DC9-36V宽压供电，抗电流干扰能力更强
推荐行业：运动控制、数据采集、机器视觉等...
详情规格
|
型号 |
IBOX-105V2-4PG | ||||
|
支持操作 系统 |
Win 7, Win 8, Win 10, Win11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES 7; Win 10 IoT | ||||
|
CPU |
型号/系列 |
4 - 5代 Intel® SoC处理器 |
6 - 8代 Intel® SoC处理器 | 11代 Intel® SoC处理器 | |
|
处理器 功耗 |
15W | 15W | 12-28W | ||
| 内存 |
数量 规格 |
1* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | |
| 频率 | DDR3L-1333/1600 MHz | DDR4-2133/2400 MHz | DDR4-3200 MHz | ||
| 容量 | 最大 8GB | 最大 32GB | 最大 64GB | ||
| 存储 | SATA | 1* 2.5" SATA3.0 硬盘插槽 (6Gb/s) | |||
| MSATA | 1* mSATA3.0 支持Intel 协议的SSD，传输速率达6Gbps | ||||
|
I/O接口 |
COM |
2* RS232/RS485，可通过跳帽切换；COM1-2支持数字电容隔离，ESD保护（8KV/15kV）、EFT保护(2kV)、浪涌(6kV) （光源模块信号默认占用COM3） |
|||
|
光源 模块 |
支持4路12/24V光源输出（单路最高支持2A，总输出最大功率90W，不支持带电插拔）， 4路光源外触发信号 |
||||
| 网口 | 2* Intel® i210千兆网卡；支持网络唤醒/PXE | 2* Intel® i225V 2.5G千兆网卡； 支持网络唤醒/PXE |
|||
| 网口（带POE） | 4* Intel® i211 千兆网卡;支持POE供电功能 支持IEEE802.3af协议 | ||||
|
USB |
2* USB3.0; 4* USB2.0; 1* 内置USB2.0接口 |
4* USB3.0; 2* USB2.0; 1* 内置USB2.0接口 |
2* USB3.0; 4* USB2.0; 1* 内置USB2.0接口 |
||
|
视频 |
1* HDMI（四代：3200x2000@60Hz；五代：2560x1600@60Hz） 1* VGA,支持1920x1200@60Hz; |
1* HDMI,支持4096x2304@24Hz; 1* VGA,支持1920x1200@60Hz; |
1* HDMI,支持4096x2304@60Hz; 1* VGA,支持1920x1200@60Hz; |
||
| 音频 | 1* MIC, 1* SPK; 板载ALC662 6声道高保真音频控制器,支持Line-out.MICK |
1* MIC, 1* SPK; 板载ALC662 6声道高保真音频控制器,支持Line-out.MICK |
1* MIC, 1* SPK; 带有7.1声道HD音频编解码器Realtek ALC897 | ||
|
SIM |
1* 外置 SIM 卡插槽连接 M.2 B-key 插槽 ，支持4G/5G无线上网 | ||||
|
电源 |
DC 9-36V输入；1* 凤凰端子接口 (2Pin，5.08mm间距) | ||||
|
特色 接口 |
8路GPIOGPIO（12-Pin, 3.81mm）支持 DC3V/5V 信号电平（可选DI DO光耦隔离模块，支持 DC 5-24V 2A） |
||||
|
扩展能力 |
内置 接口 |
1* M.2 3052 B-key 插槽连接 SIM 卡 插槽 (PCIe+USB2.0) 1* 全尺寸 Mini-PCIe (PCIe+USB2.0)，可扩展CAN/网口/串口/ 4G /WiFi等功能 |
|||
|
环境 |
工作 温度 |
-10 ~ 60 ° C |
|||
|
存储 温度 |
-40 ~ 85 °C (-40~185 °F) | ||||
|
相对 湿度 |
40 ° C @ 95%, 无冷凝 |
||||
|
物理特性 |
产品 尺寸 |
192* 72* 165.43 mm | |||
|
净重 |
2.5 KG (最终重量以实际配置为准) |
||||
|
材质 结构 |
铝合金/ 无风扇/ 封闭式/ 无线缆/ 模块化/360°铝合金被动散热/ 兼容扩展卡 | ||||
产品尺寸
 |
接口简介
|
SO-DIMM 内存插槽 |
2.5 寸 SATA 硬盘插座 |
mSATA 3.0插槽 |
M.2 3052 B-key 插槽 |
全尺寸 Mini-PCle |
DB9 COM口 （RS232/485) |
内置RS232 针脚 |
LAN |
USB2.0 |
USB3.0 |
内置USB2.0 接口 |
| 1/2 | 1 | 1 | 1 | 1 | 2 | 2 | 6 | 2/4 | 4/2 | 1 |
| HDMI | VGA |
MiC In |
Line Out | 光源控制 |
外置SIM卡槽 |
GPIO | 远程开关 | 电源输入 |
| 1 | 1 | 1 | 1 | 4组 | 1 | 8路 | 1 | DC9-36V |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I5-4300U | Haswell | 2 | 4 | 2.90 GHz | 1.90 GHz | 3 MB Intel® Smart Cache | 15W | DDR3 | Intel® HD Graphics 4400 |
| Intel® Core™ I7-4600U | Haswell | 2 | 4 | 3.30 GHz | 2.10 GHz | 4 MB Intel® Smart Cache | 15W | DDR3 | Intel® HD Graphics 4400 |
| Intel® Core™ I3-5020U | Broadwell | 2 | 4 | - | 2.20 GHz | 3 MB | 15W | DDR3 | Intel® HD Graphics 5500 |
| Intel® Celeron® 3865U | Kaby Lake | 2 | 2 | - | 1.80 GHz | 2 MB Intel® Smart Cache | 15W | DDR4 | Intel® HD Graphics 610 |
| Intel® Celeron® 5205U | Comet Lake | 2 | 2 | - | 1.90 GHz | 2 MB | 15W | DDR4 | Intel UHD Graphics |
| Intel® Core™ I5-6360U | Skylake | 2 | 4 | 3.10 GHz | 2.00 GHz | 4 MB Intel® Smart Cache | 15W | DDR4 | Intel® Iris® Graphics 540 |
| Intel® Core™ I7-6650U | Skylake | 2 | 4 | 3.40 GHz | 2.20 GHz | 4 MB Intel® Smart Cache | 15W | DDR4 | Intel® Iris® Graphics 540 |
| Intel® Core™ I5-7200U | Kaby Lake | 2 | 4 | 3.10 GHz | 2.50 GHz | 3 MB Intel® Smart Cache | 15W | DDR4 | Intel® HD Graphics 620 |
| Intel® Core™ I5-7360U | Kaby Lake | 2 | 4 | 3.60 GHz | 2.30 GHz | 4 MB | 15W | DDR4 | Intel® Iris Plus Graphics 640 |
| Intel® Core™ I7-7600U | Kaby Lake | 2 | 4 |
3.90 GHz |
2.80 GHz |
4 MB Intel® Smart Cache | 15W | DDR4 | Intel® HD Graphics 620 |
| Intel® Core™ I3-8145U | Whiskey Lake |
2 |
4 |
3.90 GHz |
2.10 GHz | 4 MB Intel® Smart Cache |
15W |
DDR4 |
Intel® UHD Graphics 620 |
| Intel® Core™ I5-8265U | Whiskey Lake |
4 |
8 |
3.90 GHz |
1.60 GHz |
6 MB Intel® Smart Cache |
15W |
DDR4 |
Intel® UHD Graphics 620 |
| Intel® Core™ I7-8565U | Whiskey Lake |
4 |
8 |
4.60 GHz |
1.80 GHz |
8 MB Intel® Smart Cache |
15W |
DDR4 |
Intel® UHD Graphics 620 |
| Intel® Celeron® 6305E | Tiger Lake |
2 |
2 |
- | 1.80 GHz | 4 MB Intel® Smart Cache |
15W |
DDR4 |
Intel UHD Graphics |
| Intel® Core™ I5-1135G7 | Tiger Lake |
4 |
8
|
4.20 GHz |
2.40 GHz | 8 MB Intel® Smart Cache | 12-28W |
DDR4 |
Intel®Iris Xe Graphics; 80Eus |
| Intel® Core™ I7-1165G7 | Tiger Lake |
4 |
8 |
4.70 GHz | 2.80 GHz | 12 MB Intel® Smart Cache |
12-28W |
DDR4 |
Intel®Iris Xe Graphics; 96Eus |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-105V2-4PG |
1 |
美规品字三插电源线 1.5 米 |
- |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
壁挂支架 |
2 |
英规品字三插电源线 1.5 米 |
- |
|
国标品字三插电源线 1.5 米 |
1 |
VESA安装套件 |
- |
|
保修卡/合格证 |
1 |
DIN导轨安装套件 |
- |
|
产品安装使用说明 |
1 |
外置第11代解决方案的风扇套件 |
- |
可选配件清单
| 可选项 | 型号 | 描述 |
| AI算力加速模块 | TL-AITOPS | AI算力加速模组，支持的框架：TensorFLow, TensorFlow Lite, ONNX, Keras, Pytorch |
| GPIO转DI DO模块 | TL-GPIO-ON4 | 默认0-5V电平信号转换为 9-26V电平信号与NPN开关信号 |
| 电源宽压模块 | T-G4214 | 输入电压DC9-32V，DC12V稳压输出，最大输出电流8A |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| 5G 无线模块 | 5G全网通 | 支持4G/5G无线上网，手机卡/物联卡流量可用 |
| WiFi 模块 | AC3160 | 支持WiFi无线上网，2.4G&5.0G双频 |
| 双通道CAN-Bus 模组 | CAN模块 | 内置1-2路CAN总线（支持二次开发） |
| 车载电源管理模块 | TL-CZ01 | 适应宽电压波动环境，增加ACC点火信号，控制工控机开关机 |
| 光源控制模块 | IPT-12/24DC-4T | 支持4路12/24V光源输出负载，4路外触发信号（支持二次开发） |
‼注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
