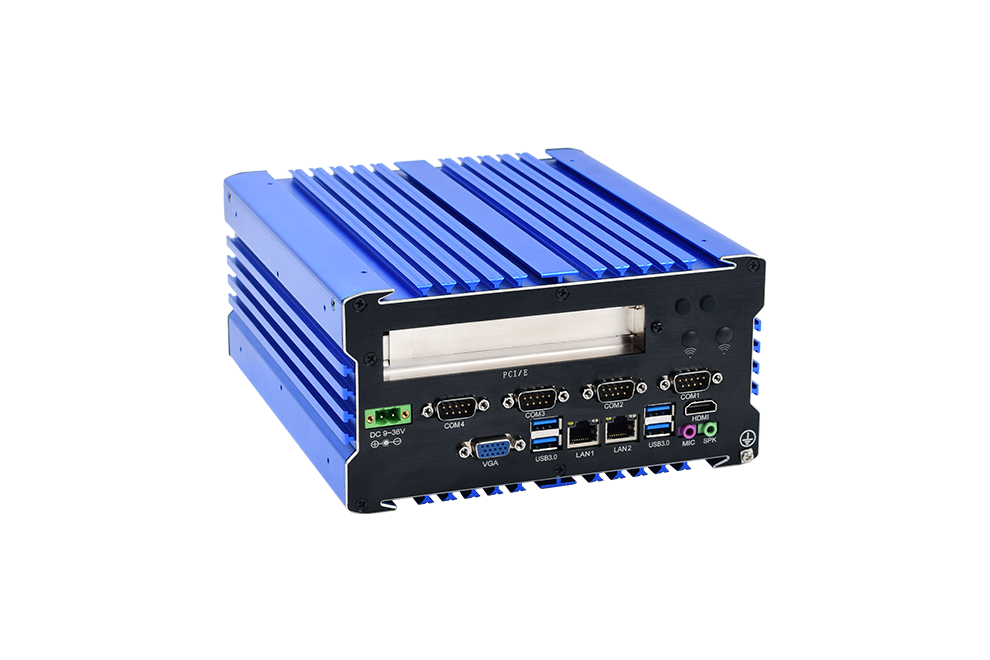

IBOX-106PLUS-2L4C-1P

•支持1路PCI/PCIEx4全长扩展插槽，带加固防震设计
•采用模块化Intel® 4-11代酷睿SOC高性能处理器
•板载双Intel千兆网卡支持支持网络唤醒、PXE 功能
•4路RS232/RS485串口，带数字电容隔离 TVS浪涌保护
•采用360°铝合金无风扇散热方案，适用于高温差环境
•支持双硬盘存储，支持同步/异步高清视频输出
•搭载8路GPIO，可选5-24V开关量DI DO模块
•支持DC9-36V宽压供电，抗电流干扰能力更强
推荐行业：运动控制、数据采集、机器视觉等...

产品报价 135-5383-9442（同微）

下载IBOX-106PLUS-2L4C-1P产品彩页

详情规格

型号	IBOX-106PLUS-2L4C-1P
支持操作系统	Win 7, Win 8, Win 10, Win11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES 7; Win 10 IoT
CPU	型号/系列	4 - 5代 Intel® SoC 处理器	6 - 8代 Intel® SoC处理器	11代 Intel® SoC处理器
	TDP	15W	15W	12-28W
内存	数量规格	1* SO-DIMM 插槽	2* SO-DIMM 插槽	2* SO-DIMM 插槽
	频率	DDR3L-1333/1600 MHz	DDR4-2133/2400 MHz	DDR4-3200 MHz
	容量	最大 8GB	最大 32GB	最大64GB
存储	SATA	1* 2.5" SATA3.0 硬盘插槽，传输速率达 6Gb/s
	MSATA	1* mSATA3.0 支持Intel 协议的SSD，传输速率达6Gbps
I/O接口	COM	4* RS232/RS485，可通过跳帽切换；COM1-4支持数字电容隔离，电源隔离；内置2* RS232 (2* 9pin针脚COM5-6，可定制RS422/RS485)
	网口	2* Intel® i210千兆网卡；支持网络唤醒/PXE		2* Intel i225V 2.5G千兆网卡；支持网络唤醒/PXE
	USB	2* USB3.0; 4* USB2.0; 1* 内置USB2.0接口	4* USB3.0; 2* USB2.0; 1* 内置USB2.0接口	2* USB3.0; 4* USB2.0; 1* 内置USB2.0接口
	视频	1* HDMI（四代：3200x2000@60Hz；五代：2560x1600@60Hz） 1* VGA,支持1920x1200@60Hz;	1* HDMI,支持4096x2304@24Hz; 1* VGA,支持1920x1200@60Hz;	1* HDMI,支持4096x2304@60Hz; 1* VGA,支持1920x1200@60Hz;
	音频	1* MIC, 1* SPK; 板载ALC662 6声道高保真音频控制器,支持Line-out.MICK	1* MIC, 1* SPK; 板载ALC662 6声道高保真音频控制器,支持Line-out.MICK	1* MIC, 1* SPK; 带有7.1声道HD音频编解码器Realtek ALC897
	SIM	1* 外置 SIM 卡插槽连接 Mini-PCIe,支持3G/4G无线上网;
	电源	DC 9-36V输入 ; 2-Pin 凤凰端子接口，5.08mm
	特色接口	8路GPIO（12-Pin, 3.81mm输入输出自定义）电压：0-5V 50ma（可选DI DO模块,电压：6-36V 2A） 1* 远程开关(4-Pin, 3.81mm开关+指示灯); 1* 上电开机（开关）
扩展能力	扩展接口（二选一）	1* PCIe2.0（x2/x4）或1* PCI	1* PCIe3.0 x4 或1* PCI
	Mini-PCIe	1* 全尺寸 Mini-PCIe (PCIe+USB2.0)，可扩展CAN/网口/串口/ 4G /WiFi等功能
环境	工作温度	-10 ~ 60 ° C w/ 0.7m/s 气流
	存储温度	-40 ~ 85 °C (-40~185 °F)
	相对湿度	40 ° C @ 95%, 无冷凝
物理特性	产品尺寸	192* 98.2* 216 mm (W* H* D)
	净重	2.85 KG (最终重量以实际配置为准)
	材质结构	铝合金/无风扇/封闭式/无线缆/模块化 /360°铝合金被动散热/兼容扩展卡

产品尺寸

接口简介

SO-DIMM

内存插槽

2.5 寸 SATA

硬盘插座

mSATA

3.0插槽

PCIe/PCI
扩展插槽

全尺寸
Mini-PCIe

DB9 COM口
(RS232/485)

内置RS232
针脚

千兆网口

1/2

USB3.0	USB2.0	USB2.0	HDMI	VGA	Mic	SPK	外置SIM卡槽	GPIO	远程开关	电源输入
4/2	2/4	1	1	1	1	1	1	8路	1	DC 9-36V

CPU可选清单

CPU型号	核心代号	核心数	线程总数	睿频	主频	缓存	处理器功耗	内存类型	显卡型号
Intel® Core™ I3-5020U	Broadwell	2	4	-	2.20 GHz	3 MB	15W	DDR3	Intel® HD Graphics 5500
Intel® Core™ I5-4300U	Haswell	2	4	2.90 GHz	1.90GHz	3 MB Intel® Smart Cache	15W	DDR3	Intel® HD Graphics 4400
Intel® Celeron® 3865U	Kaby Lake	2	4		1.80 GHz	2 MB Intel® Smart Cache	15W	DDR3	Intel® UHD Graphics 610
Intel® Core™ I5-6360U	Skylake	2	4	3.10 GHz	2.00 GHz	4 MB Intel® Smart Cache	15W	DDR4	Intel® Iris® Graphics 540
Intel® Core™ I7-6650U	Skylake	2	4	3.40 GHz	2.20 GHz	4 MB Intel® Smart Cache	15W	DDR4	Intel® Iris® Graphics 540
Intel® Core™ I5-7200U	Kaby Lake	2	4	3.10 GHz	2.50 GHz	3 MB Intel® Smart Cache	15W	DDR4	Intel® HD Graphics 620
Intel® Core™ I7-7600U	Kaby Lake	2	4	3.90GHz	2.80 GHz	4 MB Intel® Smart Cache	15W	DDR4	Intel® HD Graphics 620
Intel® Core™ I3-8145U	Whiskey Lake	2	4	3.90GHz	2.10 GHz	4 MB Intel® Smart Cache	15W	DDR4	Intel® UHD Graphics 620
Intel® Core™ I5-8265U	Whiskey Lake	4	8	3.90GHz	1.60GHz	6 MB Intel® Smart Cache	15W	DDR4	Intel® UHD Graphics 620
Intel® Core™ I7-8565U	Whiskey Lake	4	8	4.60GHz	1.80 GHz	8 MB Intel® Smart Cache	15W	DDR4	Intel® UHD Graphics 620
Intel® Core™ I5-1135G7	Tiger Lake	4	8	4.20GHz	2.40 GHz	8 MB Intel® Smart Cache	12-28W	DDR4	Intel®Iris Xe Graphics; 80Eus
Intel® Core™ I7-1165G7	Tiger Lake	4	8	4.70GHz	2.80 GHz	12 MB Intel® Smart Cache	12-28W	DDR4	Intel®Iris Xe Graphics; 96Eus

说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。

包装清单

默认项	数量	可选项	数量
IBOX-106PLUS-2L4C-1P 主机	1	美规品字三插电源线 1.5 米	-
电源适配器	1	欧规品字三插电源线 1.5 米	-
壁挂支架	2	英规品字三插电源线 1.5 米	-
国标品字三插电源线 1.5 米	1	VESA安装套件	-
保修卡/合格证	1	DIN导轨安装套件	-
产品安装使用说明	1	外置第11代解决方案的风扇套件	-

可选配件清单

可选项	型号	描述
RS232转RS422/RS485模块	IPC-WGA232	RS232转RS422/RS485/TTL模块（带浪涌保护）
GPIO转DI DO模块	TL-GPIO-ON4	默认0-5V电平信号转换为 9-26V电平信号与NPN开关信号
4G 无线模块	4G全网通	支持3G/4G无线上网，手机卡/物联卡流量可用
WiFi 模块	AC3160	支持WiFi无线上网，2.4G&5.0G双频
双通道CAN-Bus 模组	CAN模块	内置1-2路CAN总线（支持二次开发）
光源控制模块	IPT-12/24DC-4T	支持4路12/24V光源输出负载，4路外触发信号（支持二次开发）
电源宽压模块	T-G4214	输入电压DC9-32V，DC12V稳压输出，最大输出电流8A
