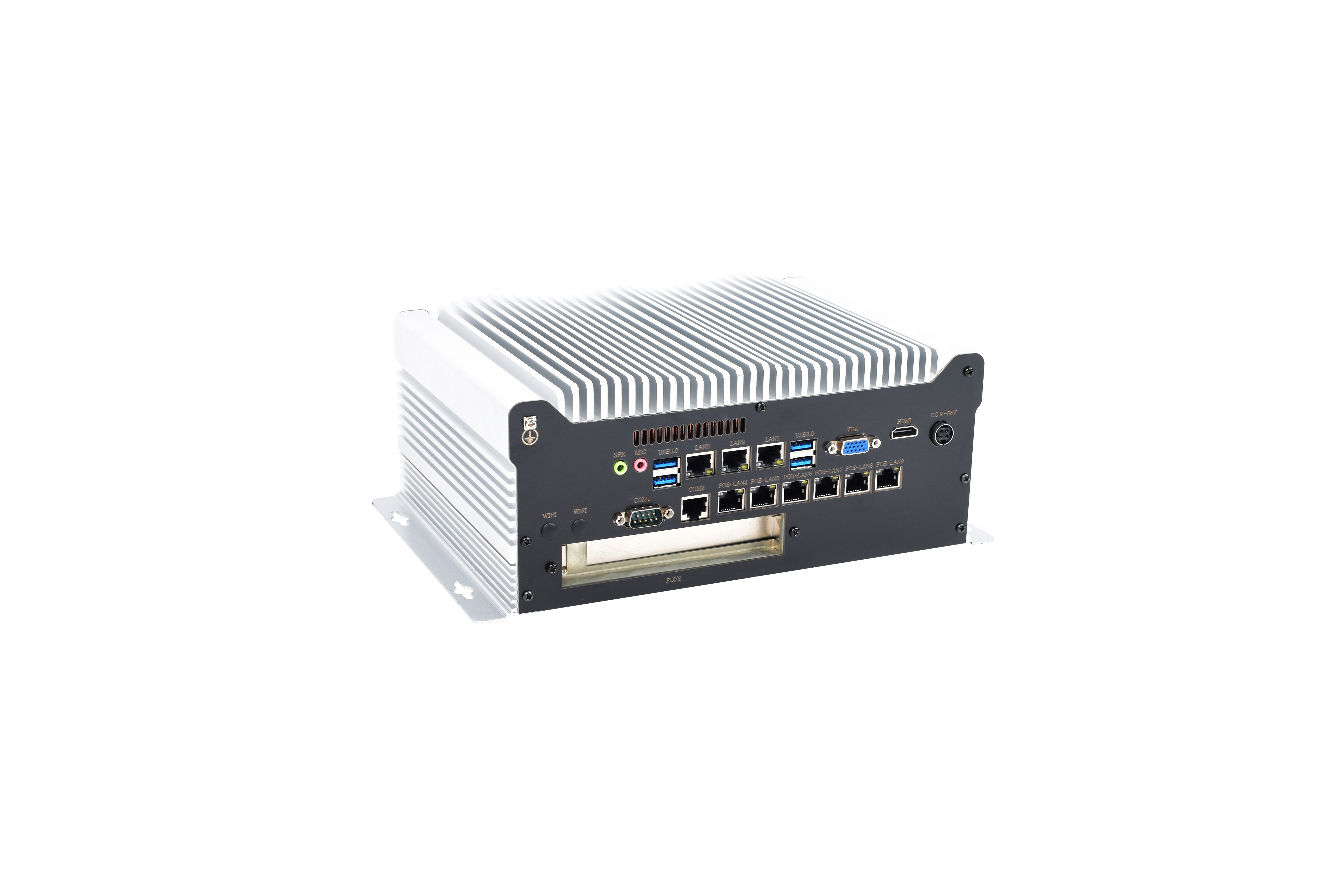

IBOX-601-9L2C6P-1P
•支持1路PCI/PCIEx16全长扩展插槽，带加固防震
•可选M12航空接口版本网口，高稳定性要求行业
•采用模块化Intel® 6-12代酷睿65W高性能处理器
•板载9路Intel千兆网卡，其中6路支持POE供电
•支持DC9-36V宽压供电，抗电流干扰能力更强
•支持双硬盘存储，支持同步/异步高清视频输出
•搭载8路GPIO，可选12-24V开关量DI DO模块
•1-2路RS232/RS485（可切换），内置USB(可装加密狗)
•可选M12航空接口版本网口，高稳定性要求行业
•采用模块化Intel® 6-12代酷睿65W高性能处理器
•板载9路Intel千兆网卡，其中6路支持POE供电
•支持DC9-36V宽压供电，抗电流干扰能力更强
•支持双硬盘存储，支持同步/异步高清视频输出
•搭载8路GPIO，可选12-24V开关量DI DO模块
•1-2路RS232/RS485（可切换），内置USB(可装加密狗)
此机型有GPU版本
GTX 1650 4G
RTX3050 8G
RTX3060 12G
RTX4060 8G
英伟达T4
需要装配显卡请与业务联系
详情规格
|
型号 |
IBOX-601-9L2C6P | |||||
|
支持操 作系统 |
Win 7, Win 8, Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES 7; Win 10 IoT | |||||
| 芯片组 | Intel® Z370 Chipset | |||||
|
CPU |
处理器插槽 | Intel®台式机处理器插槽 LGA1151 | Intel®台式机处理器插槽 LGA1151 | Intel®台式机处理器插槽 LGA1700 | ||
| 型号/系列 | Intel® 酷睿™6代 高性能处理器 | Intel® 酷睿™7-9代 高性能处理器 | Intel® 酷睿™12-13代 高性能处理器 | |||
| 处理器功耗 | 51-65W | 65W | 35-219W | |||
| 显卡 | Intel® HD Graphics 530 | 7代: Intel® HD Graphics 630 8-9代: Intel® UHD Graphics 630 |
Intel® UHD Graphics 730/770 | |||
|
内存 |
数量/规格 |
2* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | ||
| 频率 | DDR4 2133/2400 MHz | DDR4 2133/2400 MHz | DDR4-3200 MHz | |||
| 容量 | 最大 32GB | 最大 32GB | 最大128GB | |||
| 存储 | SATA | 1* 2.5" SATA3.0 硬盘插槽 (6Gb/s) | ||||
| 3* SATA3.0 连接器 (6Gb/s),支持RAID (0/1/5) | 支持2*SATA（RAID 0/1） | |||||
| MSATA | 1* mSATA3.0 支持Intel 协议的SSD，传输速率达6Gbps | |||||
| M.2 | 1* M.2 (NGFF) 2280 M-key 插槽,支持PCIe3.0 x4 NVMe/SATA | 支持2*NVME(PCIE 4.0X4+PCIE3.0 x2) | ||||
|
I/O接口 |
COM |
RJ45网口版本: 2* RS232/485，可通过跳帽切换（DB9+RJ45连接器）(COM1第9pin支持5V/12V带电） M12网口版本: 1* RS232/485，可通过跳帽切换（DB9 连接器）,内置1* RS232针脚，COM1 第9pin支持5V/12V带电 |
||||
| 网口 | 3* Intel® i210千兆网卡；支持网络唤醒/PXE | 2*Intel®i210 + 1*Intel®i219LM | ||||
| 网口（带POE） | 6* Intel® i226 2.5G千兆网卡;支持POE(IEEE802.3af协议)(可选 RJ45/M12接口版本) | |||||
|
USB |
8* USB 3.0(12-14代版本含4路USB3.2); 3* USB2.0; 1*内置USB2.0接口 | |||||
|
视频 |
1* HDMI,支持4096x2304@24Hz, (可选 1* DP,支持4096 x 2304@60Hz); 1* VGA,支持1920x1200@60Hz |
1*DP接口(7680 x 4320 @ 60Hz)；1*HDMI接口(4096X2160 @24Hz) | ||||
| 音频 | 板载ALC662 6声道高保真音频控制器,支持MIC/Line-out | |||||
|
SIM |
1* 外置 SIM 卡插槽连接 Mini-PCIe,支持3G/4G无线上网 | 2* SIM卡槽 M.2 B key支持4G/5G（与USB1二选一） minipcie 支持3G/4G |
||||
|
电源 |
DC 9-36V输入 ; 1* 4-Pin DC 电源插口 ( DIN 连接器, 全屏蔽) | 4-Pin DC凤凰端子(5.08间距) | ||||
|
特色 接口 |
8路GPIO（12-Pin, 3.81mm）支持 DC3V/5V 信号电平（可选DI DO光耦隔离模块，支持 DC 5-24V 2A） 1* 远程开关 (12-Pin（其中2针）, 3.81mm).1* PS/2 ; 1* 上电开机; 1* TPM (2*20-pin) |
|||||
|
扩展能力 |
扩展接口 | 1* PCIe3.0 x16 插槽 | 1* PCIe4.0 x16 插槽或1*PCI 1*M.2 B-key(USB3.0，与USB1二选一) |
|||
|
内置接口 |
1* 全尺寸 Mini-PCIe (PCIe+USB2.0, PCIe 信号与LAN端口共享); 1* M.2 2230 E-key 插槽 (PCIe+USB2.0,支持WiFi+蓝牙) |
|||||
|
环境 |
工作 温度 |
-10 ~ 60 ° C w/ 0.7m/s 气流 |
||||
|
存储 温度 |
-40 ~ 85 °C (-40~185 °F) |
|||||
|
相对 湿度 |
40 ° C @ 95%, 无冷凝 |
|||||
|
物理特性 |
产品 尺寸 |
290.35* 109.28* 186 mm (W* H* D) | ||||
|
净重 |
4.25 KG (最终重量以实际配置为准) |
|||||
|
材质 结构 |
铝合金/ 无风扇/ 封闭式/ 无线缆/ 模块化/铝合金+铜管被动散热/ 兼容扩展卡 | |||||
产品尺寸
 |
接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
mSATA 硬盘插槽 |
SATA3.0 连接器 |
全尺寸 Mini-PCIe |
M.2 2230 M-key 插槽 |
COM口（RS232/485） |
POE 千兆网口 |
千兆网口 |
| 2 | 1-2 | 1 | 2-3 | 1-2 | 1 | 2 | 6 | 3 |
| USB3.0 | USB2.0 | 内置USB2.0 | HDMI | VGA | Mic | SPK |
外置SIM卡槽 |
PS/2 |
GPIO |
上电开机 |
电源输入 |
| 8 | 3 | 1 | 1 | 1 | 1 | 1 | 1-2 | 1 | 8路 | 1 | DC 9-36V |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I3-6100 | Skylake |
2 |
4 |
- |
3.70 GHz |
3 MB Intel® Smart Cache | 51W | DDR4 | Intel® HD Graphics 530 |
| Intel® Core™ I5-6500 | Skylake |
4 |
4 |
3.60GHz |
3.20 GHz |
6 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 530 |
| Intel® Core™ I7-6700 | Skylake |
4 |
8 |
4.00GHz |
3.40 GHz |
8 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 530 |
| Intel® Celeron® G4900 | Coffee Lake |
2 |
2 |
- |
3.10 GHz |
2 MB Intel® Smart Cache | 54W |
DDR4 |
Intel® UHD Graphics 610 |
| Intel® Core™ I3-7100 | Kaby Lake |
2 |
4 |
- |
3.90 GHz |
3 MB Intel® Smart Cache | 51W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I5-7400 | Kaby Lake |
2 |
4 |
3.50GHz |
3.00 GHz |
6 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I7-7700 | Kaby Lake |
4 |
8 |
4.20GHz |
3.60 GHz |
8 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I3-8100 | Coffee Lake |
4 |
4 |
- | 3.60 GHz | 6 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I5-8500 | Coffee Lake |
6 |
6 |
4.10GHz |
3.00GHz |
9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I7-8700 | Coffee Lake |
6 |
12 |
4.60GHz |
3.20 GHz |
12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I3-9300 | Coffee Lake |
4 |
4 |
4.30GHz |
3.70GHz |
8 MB Intel® Smart Cache | 62W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I5-9400 | Coffee Lake |
6 |
6 |
4.10GHz |
2.90 GHz |
9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I7-9700 | Coffee Lake |
8 |
8 |
4.70GHz |
3.00 GHz |
12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I9-9900 | Coffee Lake |
8 |
16 |
5.00GHz |
3.10 GHz |
16 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I3-12100 | Alder Lake | 4 | 8 | 4.30GHz | 3.30GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-12400 | Alder Lake | 6 | 12 | 4.40GHz | 2.50GHz | 18MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-12700 | Alder Lake | 12 | 20 | 4.90GHz | 2.10GHz | 25MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-12900 | Alder Lake | 16 | 24 | 5.10GHz | 2.40GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-13100 | Raptor Lake | 4 | 8 | 4.50GHz | 3.40GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-13400 | Raptor Lake | 10 | 16 | 4.60GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-13700 | Raptor Lake | 16 | 24 | 5.20GHz | 2.10GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-13900 | Raptor Lake | 24 | 32 | 5.60GHz | 2.00GHz | 36MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-14100 | Raptor Lake | 4 | 8 | 4.70GHz | 3.50GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-14400 | Raptor Lake | 10 | 16 | 4.70GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-14700 | Raptor Lake | 20 | 28 | 5.40GHz | 2.10GHz | 33MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-601-9L2C6P-1P 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
英规品字三插电源线 1.5 米 |
- |
|
产品安装使用说明 |
1 |
可更换硬盘驱动器支架套件 |
- |
| 国标品字三插电源线1.5米 | 1 | 导轨安装支架 | - |
| PCI/PCIE卡固定支架 | - |
可选配件清单
| 可选项 | 型号 | 描述 |
| AI算力加速模块 | TL-AITOPS | AI算力加速模组，支持的框架：TensorFLow, TensorFlow Lite, ONNX, Keras, Pytorch |
| GPIO转DI DO模块 | TL-GPIO-ON4 | 默认0-5V电平信号转换为 9-26V电平信号与NPN开关信号 |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| WiFi 模块 | AC3160 | 支持WiFi无线上网，2.4G&5.0G双频 |
| 双通道CAN-Bus 模组 | CAN模块 | 内置1-2路CAN总线（支持二次开发） |
| 光源控制模块 | IPT-12/24DC-4T | 支持4路12/24V光源输出负载，4路外触发信号（支持二次开发） |
| 电源宽压模块 | T-G4214 | 输入电压DC9-32V，DC12V稳压输出，最大输出电流8A |
| TPM加密模块 | TL-TPM | 增加TPM2.0，加密功能 |
| 车载电源管理模块 | TL-CZ01 | 适应宽电压波动环境，增加ACC点火信号，控制工控机开关机 |
‼注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
