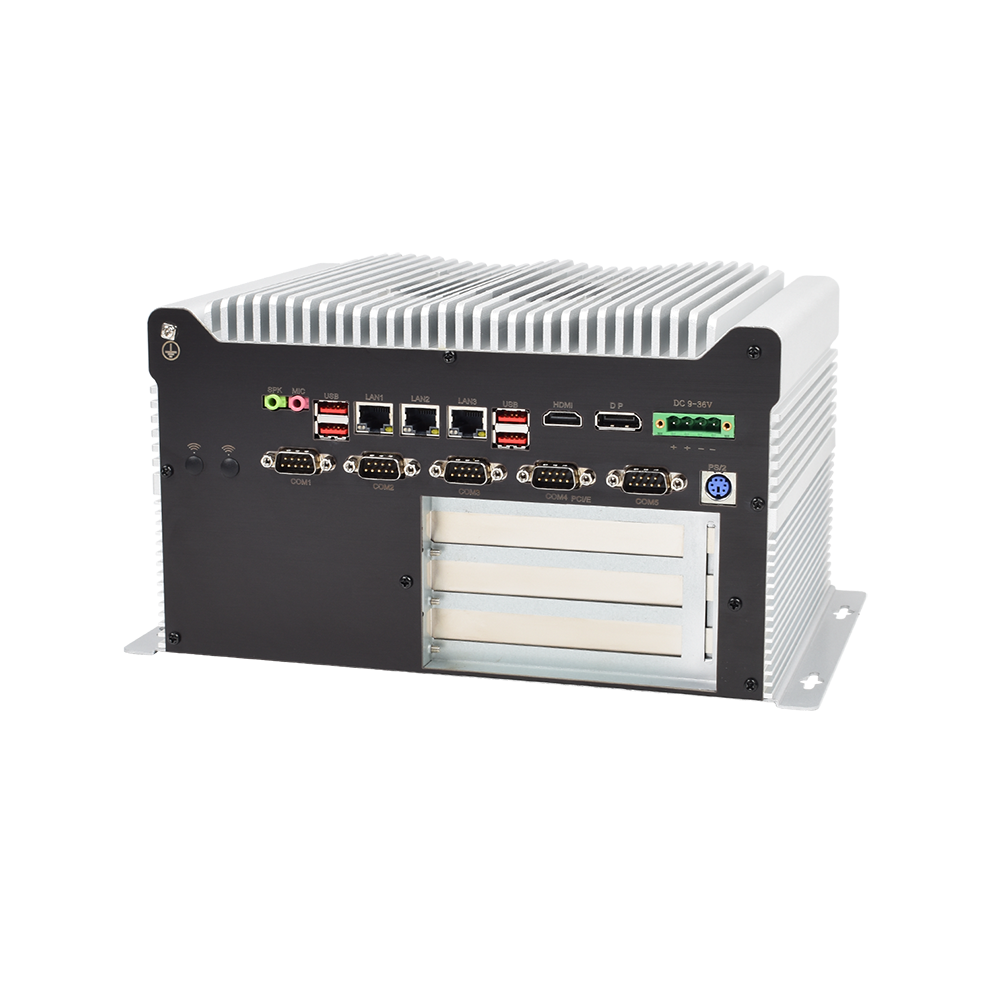

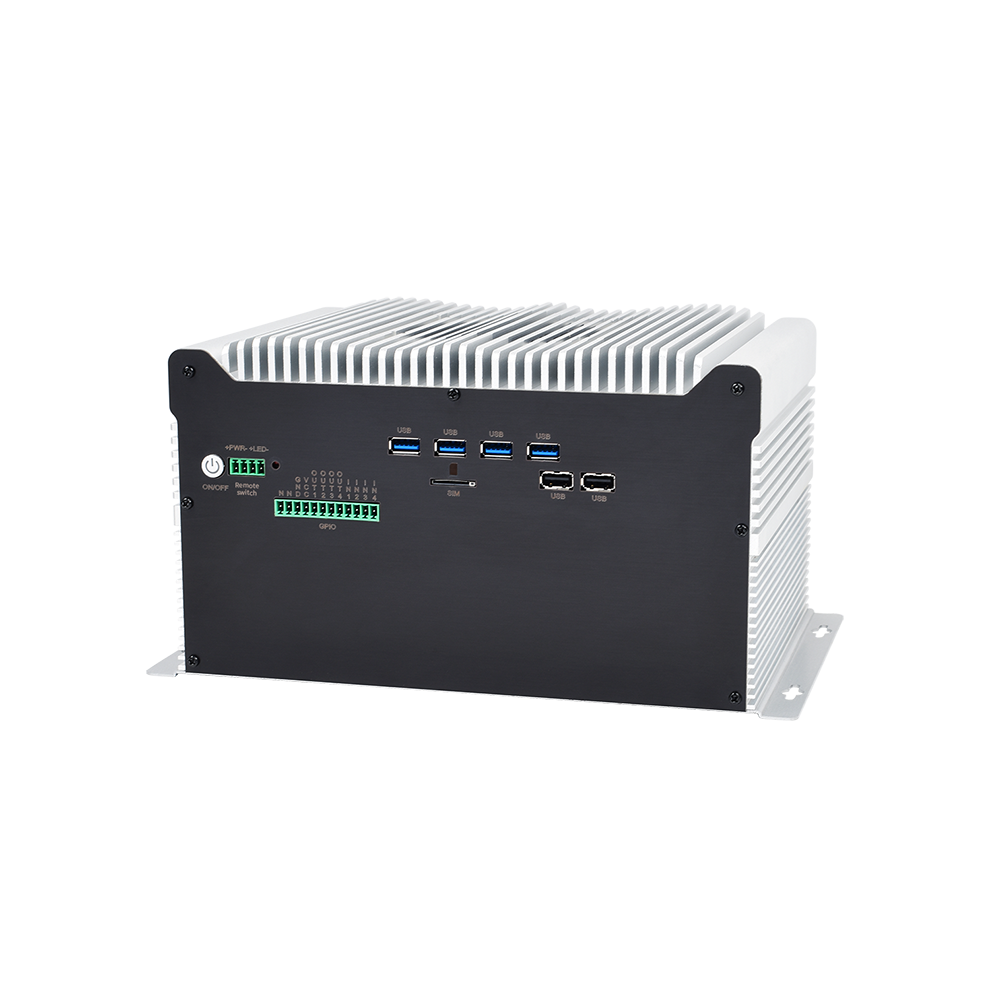

IBOX-602-5C3L-3P
多扩展高性能无风扇工控机
•支持3路PCI/PCIE全长扩展插槽，带加固防震设计
•采用模块化Intel® 6-12代酷睿65W高性能处理器
•板载3路Intel千兆网卡支持支持网络唤醒、PXE 功能
•5路RS232/RS485串口，带数字电容隔离 TVS浪涌保护
•支持i3/i5/i7/i9高性能65W桌面级处理器，性能强悍
•支持双硬盘存储，支持同步/异步高清视频输出
•搭载8路GPIO，可选12-24V开关量DI DO模块
•支持DC9-36V宽压供电，抗电流干扰能力更强
推荐行业：运动控制、数据采集、机器视觉等...
•支持3路PCI/PCIE全长扩展插槽，带加固防震设计
•采用模块化Intel® 6-12代酷睿65W高性能处理器
•板载3路Intel千兆网卡支持支持网络唤醒、PXE 功能
•5路RS232/RS485串口，带数字电容隔离 TVS浪涌保护
•支持i3/i5/i7/i9高性能65W桌面级处理器，性能强悍
•支持双硬盘存储，支持同步/异步高清视频输出
•搭载8路GPIO，可选12-24V开关量DI DO模块
•支持DC9-36V宽压供电，抗电流干扰能力更强
推荐行业：运动控制、数据采集、机器视觉等...
此机型支持显卡
GTX 1650 4G
RTX3050 8G
RTX3060 12G
RTX4060 8G
英伟达T4
需要装配显卡请与业务联系
详情规格
|
型号 |
IBOX-602-5C3L-3P | |||||
|
支持操作系统 |
Win 7, Win 8, Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES 7; Win 10 IoT | |||||
| 芯片组 | Intel® Z370 Chipset | |||||
|
CPU |
处理器插槽 | Intel®台式机处理器插槽 LGA1151 | ||||
| 型号/系列 | Intel® 酷睿™6代 高性能处理器 | Intel® 赛扬® G4900 处理器 | Intel® 酷睿™7-9代 高性能处理器 | |||
| 处理器功耗 | 最大65W | 54W | 最大65W | |||
| 显卡 | Intel® HD Graphics 530 | Intel® UHD Graphics 610 |
7代: Intel® HD Graphics 630 8-9代: Intel® UHD Graphics 630 |
|||
|
内存 |
数量/规格 |
2* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | ||
| 频率 | DDR4-1866/2133 MHz | DDR4-2400 MHz | DDR4-2400/2666 MHz | |||
| 容量 | 最大 32GB | 最大 32GB | 最大 32GB | |||
| 存储 | SATA | 1* 2.5" SATA3.0 硬盘插槽 (6Gb/s); 3* SATA3.0 连接器 (6Gb/s),支持RAID (0/1/5) | ||||
| MSATA | 1* mSATA3.0 支持Intel 协议的SSD，传输速率达6Gbps | |||||
| M.2 | 1* M.2 (NGFF) 2280 M-key 插槽,支持PCIe3.0 x4 NVMe/SATA | |||||
|
I/O接口 |
COM |
4* RS232/RS485，可通过跳帽切换；COM1-4支持数字电容隔离，ESD保护（8KV/15kV）、EFT保护(2kV)、浪涌(6kV)； 1* RS232,DB9连接器 ；内置1* RS232 (1* 9pin针脚COM6，可定制RS422/RS485) |
||||
| 网口 | 3* Intel i210千兆网卡；支持网络唤醒/PXE | |||||
|
USB |
8* USB 3.0; 2* USB2.0; 1*内置USB2.0接口 | |||||
|
视频 |
1* HDMI,支持4096x2304@24Hz, (可选 1* DP,支持4096 x 2304@60Hz); 1* VGA,支持1920x1200@60Hz; |
|||||
| 音频 | 1* MIC, 1* SPK; 带有5.1声道HD音频编解码器Realtek ALC888s | |||||
|
SIM |
1* 外置 SIM 卡插槽连接 Mini-PCIe,支持3G/4G无线上网; | |||||
|
电源 |
DC 9-36V输入 ; 1* 4-Pin DC 电源插口 ( DIN 连接器, 全屏蔽) | |||||
|
特色 接口 |
8路GPIO（12-Pin, 3.81mm输入输出自定义）电压：0-5V 50ma（可选DI DO模块,电压：6-36V 2A） 1* 远程开关(4-Pin, 3.81mm开关+指示灯); 1* 上电开机（开关）; 1* PS/2 ;1* TPM (2*10-pin) |
|||||
|
扩展能力 |
扩展接口 （二选一） |
1* PCIe3.0 x4 + 2* PCI; 或 3* PCI |
||||
| 内置接口 | 1* 全尺寸 Mini-PCIe (PCIe+USB2.0)，可扩展CAN/网口/串口/ 4G /WiFi等功能 1* M.2 2230 E-key 插槽 (PCIe+USB2.0,支持WiFi+蓝牙) |
|||||
|
环境 |
工作 温度 |
-10 ~ 60 ° C w/ 0.7m/s 气流 |
||||
|
存储 温度 |
-40 ~ 85 °C (-40~185 °F) |
|||||
|
相对 湿度 |
40 ° C @ 95%, 无冷凝 |
|||||
|
物理特性 |
产品 尺寸 |
290.35* 152.58* 186 mm (W* H* D) | ||||
|
净重 |
4.85 KG (最终重量以实际配置为准) |
|||||
|
材质 结构 |
铝合金/ 无风扇/ 封闭式/ 无线缆/ 模块化/铝合金+铜管被动散热/ 兼容扩展卡 | |||||
产品尺寸
 |
接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
mSATA 硬盘插槽 |
SATA3.0连接器 | PCle/PCI插槽 | 全尺寸Mini-PCIe |
M.2 2230 E-key 插槽 |
DB9 COM口（RS232/485） |
DB9 COM口（RS232） |
内置RS232 针脚 |
千兆网口 |
| 2 | 1 | 1 | 4 | 3 | 1 | 1 | 4 | 1 | 1 | 3 |
| USB3.0 | USB2.0 | 内置USB2.0接口 | HDMI | VGA | Mic | SPK |
外置SIM卡槽 |
PS/2 |
8路GPIO |
上电开机 |
电源输入 |
| 8 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | DC 9-36V |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I3-6100 | Skylake |
2 |
4 |
- |
3.70 GHz |
3 MB Intel® Smart Cache | 51W | DDR4 | Intel® HD Graphics 530 |
| Intel® Core™ I5-6500 | Skylake |
4 |
4 |
3.60GHz |
3.20 GHz |
6 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 530 |
| Intel® Core™ I7-6700 | Skylake |
4 |
8 |
4.00GHz |
3.40 GHz |
8 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 530 |
| Intel® Celeron® G4900 | Coffee Lake |
2 |
2 |
- |
3.10 GHz |
2 MB Intel® Smart Cache | 54W |
DDR4 |
Intel® UHD Graphics 610 |
| Intel® Core™ I3-7100 | Kaby Lake |
2 |
4 |
- |
3.90 GHz |
3 MB Intel® Smart Cache | 51W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I5-7400 | Kaby Lake |
2 |
4 |
3.50GHz |
3.00 GHz |
6 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I7-7700 | Kaby Lake |
4 |
8 |
4.20GHz |
3.60 GHz |
8 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I3-8100 | Coffee Lake |
4 |
4 |
- | 3.60 GHz | 6 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I5-8500 | Coffee Lake |
6 |
6 |
4.10GHz |
3.00GHz |
9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I7-8700 | Coffee Lake |
6 |
12 |
4.60GHz |
3.20 GHz |
12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I3-9300 | Coffee Lake |
4 |
4 |
4.30GHz |
3.70GHz |
8 MB Intel® Smart Cache | 62W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I5-9400 | Coffee Lake |
6 |
6 |
4.10GHz |
2.90 GHz |
9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I7-9700 | Coffee Lake |
8 |
8 |
4.70GHz |
3.00 GHz |
12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I9-9900 | Coffee Lake |
8 |
16 |
5.00GHz |
3.10 GHz |
16 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-602-5C3L-3P 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
英规品字三插电源线 1.5 米 |
- |
|
产品安装使用说明 |
1 |
可更换硬盘驱动器支架套件 |
- |
| 国标品字三插电源线1.5米 | 1 | 导轨安装支架 | - |
| PCI/PCIE卡固定支架 | - |
可选配件清单
| 可选项 | 型号 | 描述 |
| AI算力加速模块 | TL-AITOPS | AI算力加速模组，支持的框架：TensorFLow, TensorFlow Lite, ONNX, Keras, Pytorch |
| GPIO转DI DO模块 | TL-GPIO-ON4 | 默认0-5V电平信号转换为 9-26V电平信号与NPN开关信号 |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| WiFi 模块 | AC3160 | 支持WiFi无线上网，2.4G&5.0G双频 |
| 双通道CAN-Bus 模组 | CAN模块 | 内置1-2路CAN总线（支持二次开发） |
| 光源控制模块 | IPT-12/24DC-4T | 支持4路12/24V光源输出负载，4路外触发信号（支持二次开发） |
| 电源宽压模块 | T-G4214 | 输入电压DC9-32V，DC12V稳压输出，最大输出电流8A |
| TPM加密模块 | TL-TPM | 增加TPM2.0，加密功能 |
| RS232转RS422/RS485模块 | IPC-WGA232 | RS232转RS422/RS485/TTL模块（带浪涌保护） |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
