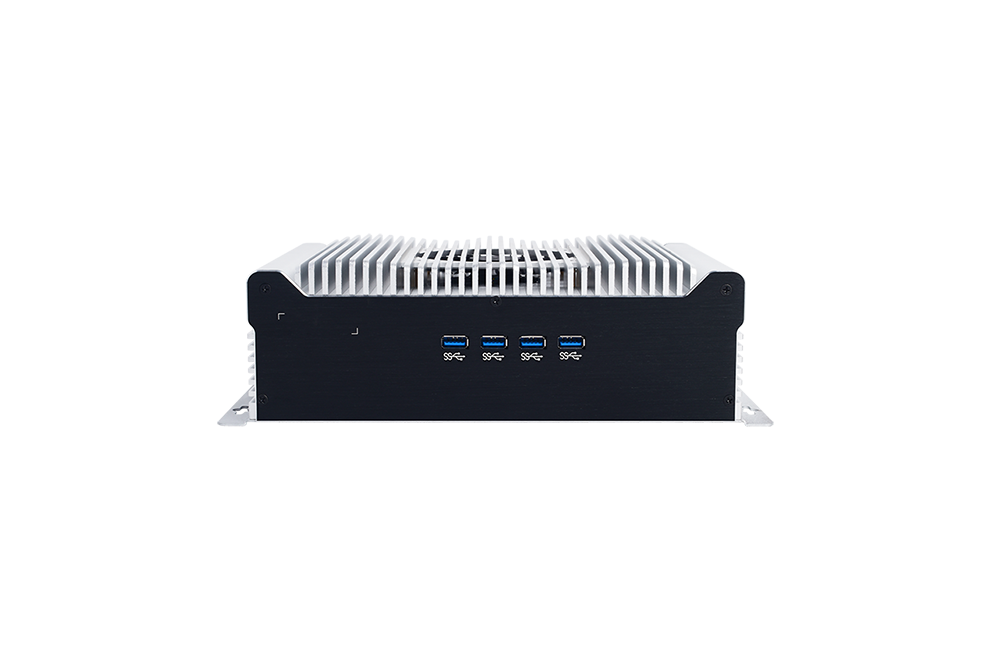

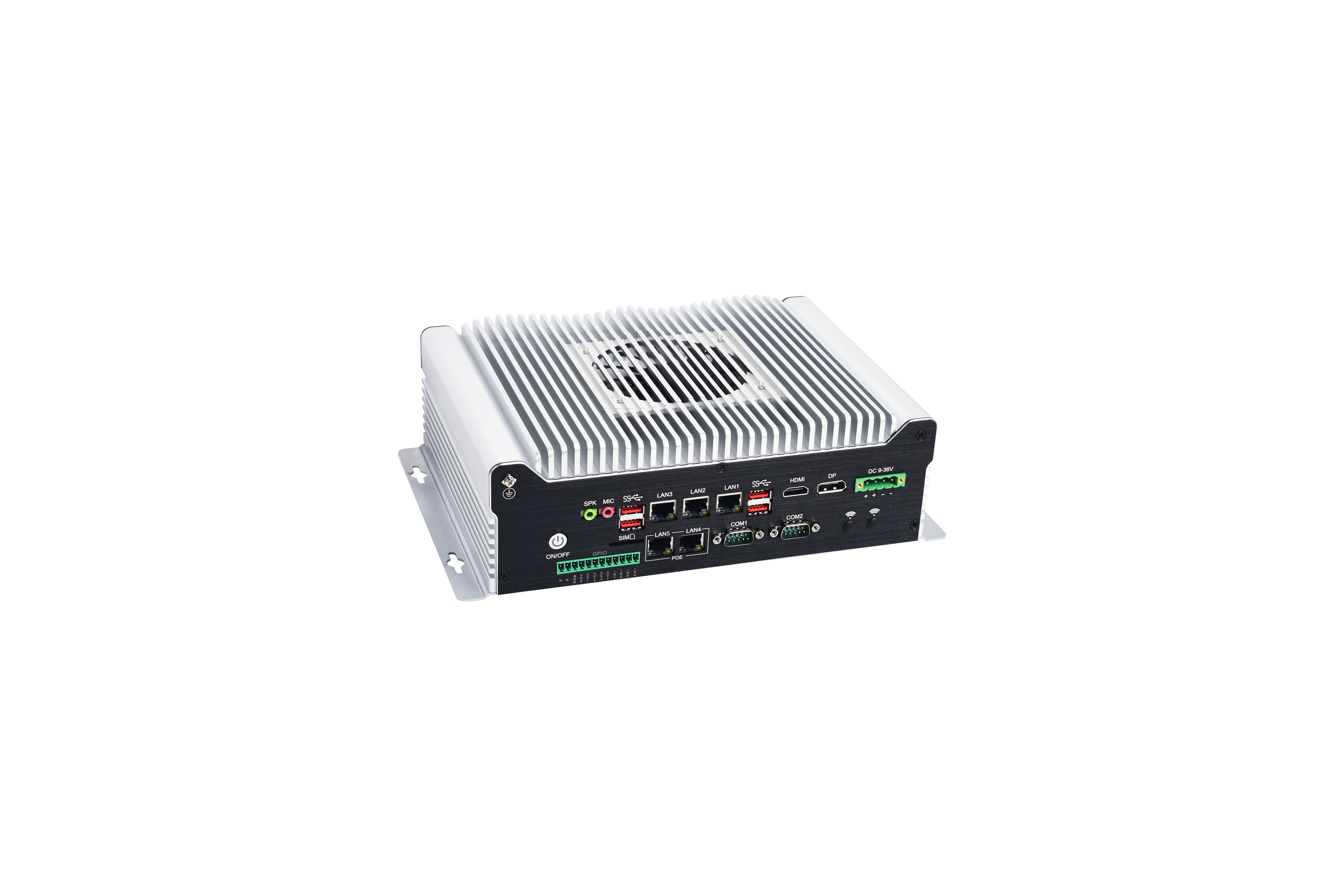

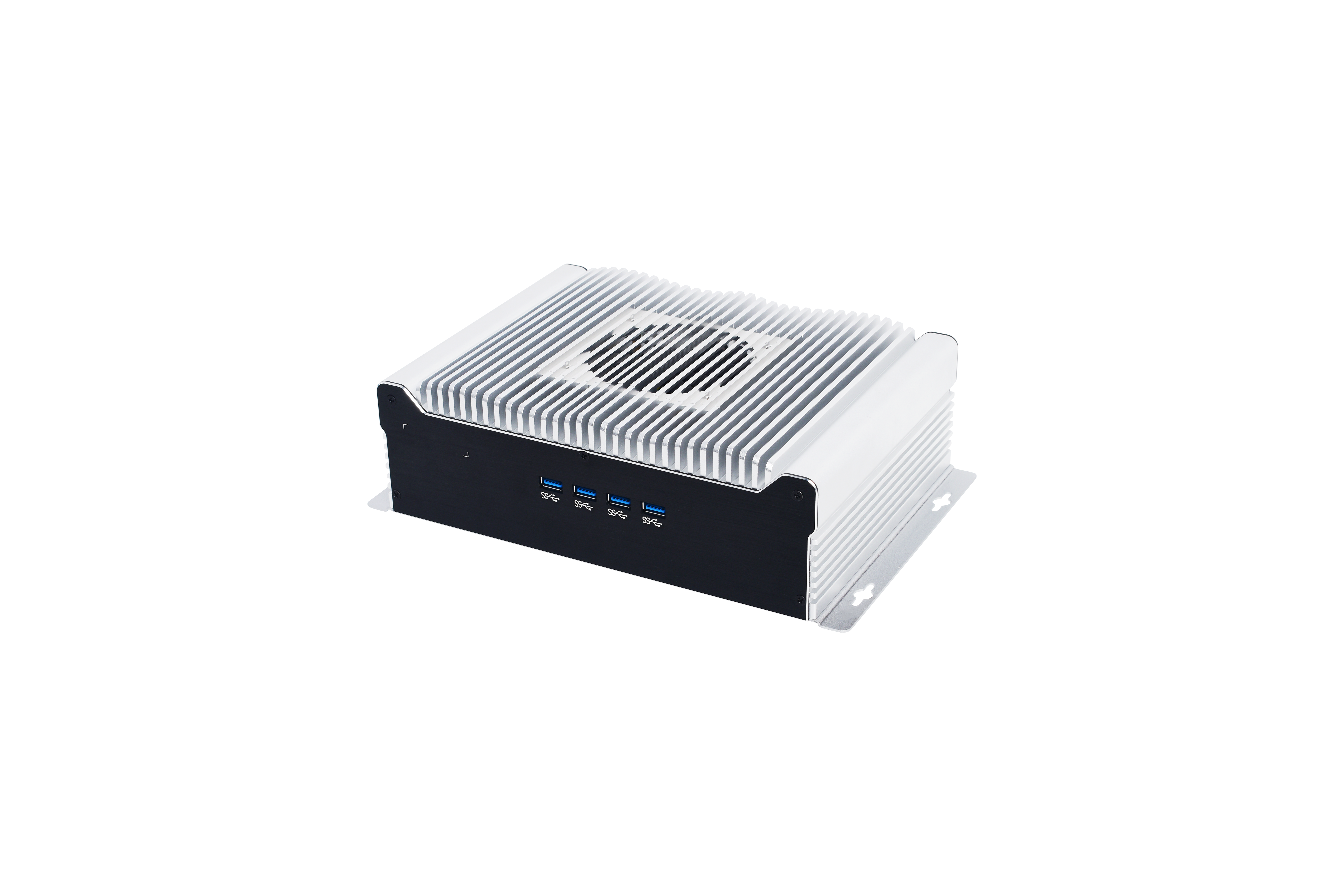

IBOX-604-5L2C2P
5网口高性能无风扇工控机
•采用模块化Intel® 6-12代酷睿65W高性能处理器
•板载5路Intel千兆网卡，其中2路支持POE供电
•多功能端子设计，GPIO端子可修改为2COM或DI DO
•2路RS232/RS485串口，数字电容隔离 TVS浪涌保护
•支持i3/i5/i7/i9高性能65W桌面级处理器，性能强悍
•双硬盘存储，支持同步/异步高清视频输出
•可选4G/5G无线网络上网，支持无线远程控制协助
•支持DC9-36V宽压供电，抗电流干扰能力更强
推荐行业：运动控制、自动化设备、机器视觉等...
•采用模块化Intel® 6-12代酷睿65W高性能处理器
•板载5路Intel千兆网卡，其中2路支持POE供电
•多功能端子设计，GPIO端子可修改为2COM或DI DO
•2路RS232/RS485串口，数字电容隔离 TVS浪涌保护
•支持i3/i5/i7/i9高性能65W桌面级处理器，性能强悍
•双硬盘存储，支持同步/异步高清视频输出
•可选4G/5G无线网络上网，支持无线远程控制协助
•支持DC9-36V宽压供电，抗电流干扰能力更强
推荐行业：运动控制、自动化设备、机器视觉等...
详情规格
|
型号 |
IBOX-604-5L2C2P | |||||
|
支持操作系统 |
Win 7, Win 8, Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES 7; Win 10 IoT | |||||
| 芯片组 | Intel® Z370 Chipset | |||||
|
CPU |
处理器 |
Intel® 桌面处理器LGA 1151 | Intel® 桌面处理器LGA 1151 | Intel® 桌面处理器LGA 1700 | ||
| 型号/系列 | Intel® 酷睿™6代 高性能处理器 | Intel® 酷睿™7-9代 高性能处理器 | Intel® 酷睿™12-13代 高性能处理器 | |||
| TDP | 51-65W | 65W | 35-219W | |||
| 显卡 | Intel® HD Graphics 530 | 7代: Intel® HD Graphics 630 8-9代: Intel® UHD Graphics 630 |
Intel® UHD Graphics 730/770 | |||
|
内存 |
数量/规格 |
2* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | 2* SO-DIMM 插槽 | ||
| 频率 | DDR4 2133/2400 MHz | DDR4 2133/2400 MHz | DDR4-3200 MHz | |||
| 容量 | 最大32GB | 最大32GB | 最大128GB | |||
| 存储 | SATA | 1* 2.5" SATA3.0 硬盘插槽 (6Gb/s); | 1* 2.5" SATA3.0 硬盘插槽 (6Gb/s); | |||
| 3* SATA3.0 连接器(6Gb/s),支持RAID (0/1/5) | 支持2*SATA（RAID 0/1） | |||||
| MSATA | 1* mSATA3.0 支持Intel 协议的SSD，传输速率达6Gbps | |||||
| M.2 | 1* M.2 (NGFF) 2280 M-key 插槽,支持PCIe3.0 x4 NVMe/SATA | 支持2*NVME(PCIE 4.0X4+PCIE3.0 x2) | ||||
|
I/O接口 |
COM |
2* RS232/RS485，通过BIOS切换；COM1/2支持数字隔离、电源隔离，ESD保护、EFT保护、浪涌； 内置2* RS232(2* 9Pin针脚 COM3/4)可选在GPIO处引出或接线引出，二选一 |
||||
| 网口 | 3* Intel i210千兆网卡；支持网络唤醒/PXE | 2*Intel®i210 + 1*Intel®i219LM | ||||
| 网口（带POE网口） | 2* Intel® i211千兆网卡;支持POE(IEEE802.3af协议)(可选 RJ45/M12接口版本) | |||||
|
USB |
8*USB3.0(12-14代版本含4路USB3.2)；2*USB2.0；1*内置USB2.0接口 | |||||
| 视频 | 1* HDMI,支持4096x2304@24Hz, (可选 1* DP,支持4096 x 2304@60Hz); 1* VGA,支持1920x1200@60Hz |
1*DP接口(7680 x 4320 @ 60Hz)；1*HDMI接口(4096X2160 @24Hz) | ||||
| 音频 | 板载ALC662 6声道高保真音频控制器,支持MIC/Line-out TL670为：板载ALC8977.1+2声道高保真音频控制器,支持MIC/Line-out |
|||||
|
SIM |
1* 外置 SIM 卡插槽连接 M.2 B-key 插槽 ，支持4G/5G无线上网 | 2* SIM卡槽 M.2 B key支持4G/5G（与USB1二选一） minipcie 支持3G/4G |
||||
|
电源 |
DC 9-36V输入 ; 1* 4-Pin DC 电源插口 ( S 端子, 全屏蔽) | 4-Pin DC凤凰端子(5.08间距) | ||||
|
特色接口 |
8路GPIO（12-Pin, 3.81mm）支持 DC3V/5V 信号电平（可选DI DO光耦隔离模块，支持 DC 5-24V 2A） 1* 远程开关 (12-Pin（其中2针）, 3.81mm) ; 1* 上电开机; |
|||||
|
扩展能力 |
内置接口 | 1* M.2 3052 B-key 插槽 (USB3.0)；2* M.2 2230 E-key 插槽 (PCIe+USB2.0,支持WiFi+蓝牙) 1* 全尺寸 Mini-PCIe (PCIe+USB2.0) |
||||
|
环境 |
工作温度 |
-10° C ~ 60 ° C |
||||
|
存储温度 |
-40 ~ 85 °C (-40~185 °F) |
|||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
|||||
|
物理特性 |
产品尺寸 |
290.35* 152.58* 186 mm (W* H* D) | ||||
|
净重 |
3.90 KG (最终重量以实际配置为准) |
|||||
|
材质结构 |
铝合金/ 无风扇/ 封闭式/ 无线缆/ 模块化/铝合金+铜管被动散热/ 兼容扩展卡 | |||||
产品尺寸
|
|

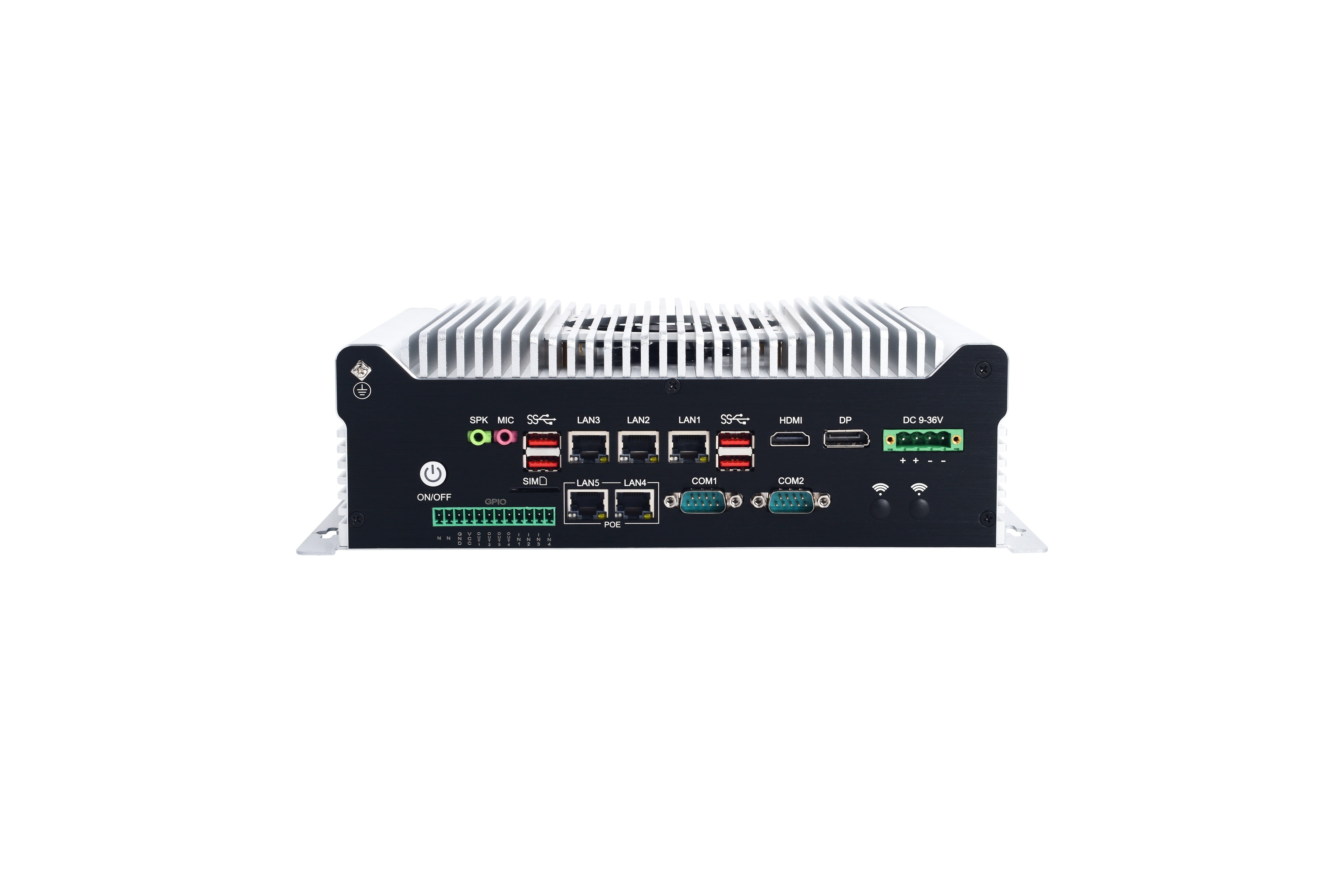

接口简介
|
SO-DIMM 内存插槽 |
M.2 M-key 2230 插槽 |
mSATA 连接器 |
SATA3.0 连接器 |
M.2 2230 |
M.2 3052 |
全尺寸 Mini-PCIe |
COM RS232/RS485 |
POE 千兆网口 |
千兆网口 |
| 2 | 1-2 | 1 | 2-4 | 2 | 1 | 1 | 2 | 2 | 3 |
| USB 3.0 | 内置 USB接口 |
HMDI | VGA | Mic In | SPK | 外置SIM卡槽 | GPIO | 远程开关 | 电源输入 |
| 8 | 1 | 1 | 1 | 1 | 1 | 1-2 | 8路 | 1 | DC 9-36V |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I3-6100 | Skylake |
2 |
4 |
- |
3.70 GHz |
3 MB Intel® Smart Cache | 51W | DDR4 | Intel® HD Graphics 530 |
| Intel® Core™ I5-6500 | Skylake |
4 |
4 |
3.60GHz |
3.20 GHz |
6 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 530 |
| Intel® Core™ I7-6700 | Skylake |
4 |
8 |
4.00GHz |
3.40 GHz |
8 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 530 |
| Intel® Celeron® G4900 | Coffee Lake |
2 |
2 | - |
3.10 GHz |
2 MB Intel® Smart Cache | 54W |
DDR4 |
Intel® UHD Graphics 610 |
| Intel® Core™ I3-7100 | Kaby Lake |
2 |
4 | - |
3.90 GHz |
3 MB Intel® Smart Cache | 51W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I5-7400 | Kaby Lake |
2 |
4 |
3.50GHz |
3.00 GHz |
6 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I7-7700 | Kaby Lake |
4 |
8 | 4.20GHz | 3.60 GHz | 8 MB Intel® Smart Cache | 65W | DDR4 | Intel® HD Graphics 630 |
| Intel® Core™ I3-8100 | Coffee Lake |
4 |
4 | - | 3.60 GHz | 6 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics 630 |
| Intel® Core™ I5-8500 | Coffee Lake |
6 |
6 | 4.10GHz |
3.00GHz |
9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics 630 |
| Intel® Core™ I7-8700 | Coffee Lake |
6 |
12 | 4.60GHz |
3.20 GHz |
12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics 630 |
| Intel® Core™ I3-9300 | Coffee Lake | 4 | 4 | 4.30GHz | 3.70 GHz | 8 MB Intel® Smart Cache | 62W | DDR4 | Intel® UHD Graphics 630 |
| Intel® Core™ I5-9400 | Coffee Lake | 6 | 6 | 4.10GHz | 2.90 GHz | 9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics 630 |
| Intel® Core™ I7-9700 | Coffee Lake | 8 | 8 | 4.70GHz | 3.00 GHz | 12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics 630 |
| Intel® Core™ I9-9900 | Coffee Lake | 8 | 16 | 5.00GHz | 3.10 GHz | 16 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics 630 |
| Intel® Core™ I3-12100 | Alder Lake | 4 | 8 | 4.30GHz | 3.30GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-12400 | Alder Lake | 6 | 12 | 4.40GHz | 2.50GHz | 18MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-12700 | Alder Lake | 12 | 20 | 4.90GHz | 2.10GHz | 25MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-12900 | Alder Lake | 16 | 24 | 5.10GHz | 2.40GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I3-13100 | Raptor Lake | 4 | 8 | 4.50GHz | 3.40GHz | 12MB Intel® Smart Cache | 60W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I5-13400 | Raptor Lake | 10 | 16 | 4.60GHz | 2.50GHz | 20MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics730 |
| Intel® Core™ I7-13700 | Raptor Lake | 16 | 24 | 5.20GHz | 2.10GHz | 30MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
| Intel® Core™ I9-13900 | Raptor Lake | 24 | 32 | 5.60GHz | 2.00GHz | 36MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics770 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-604-5L2C2P 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
英规品字三插电源线 1.5 米 |
- |
|
产品安装使用说明 |
1 |
可更换硬盘驱动器支架套件 |
- |
| 国标品字三插电源线1.5米 | 1 |
可选配件清单
| 可选项 | 型号 | 描述 |
| AI算力加速模块 | TL-AITOPS | AI算力加速模组，支持的框架：TensorFLow, TensorFlow Lite, ONNX, Keras, Pytorch |
| RS232转RS422/RS485模块 | IPC-WGA232 | RS232转RS422/RS485/TTL模块（带浪涌保护） |
| GPIO转DI DO模块 | TL-GPIO-ON4 | 默认0-5V电平信号转换为 9-26V电平信号与NPN开关信号 |
| 电源宽压模块 | T-G4214 | 输入电压DC9-32V，DC12V稳压输出，最大输出电流8A |
| 光源控制模块 | IPT-12/24DC-4T | 支持4路12/24V光源输出负载，4路外触发信号（支持二次开发） |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| 5G 无线模块 | 5G全网通 | 支持4G/5G无线上网，手机卡/物联卡流量可用 |
| WiFi 模块 | AC3160 | 支持WiFi无线上网，2.4G&5.0G双频 |
| 车载电源管理模块 | TL-CZ01 | 适应宽电压波动环境，增加ACC点火信号，控制工控机开关机 |
| TPM加密模块 | TL-TPM | 增加TPM2.0，加密功能 |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
