IPPC-156001A
•超薄前框，采用全新的OCA全贴合技术，支持防水、手套触摸

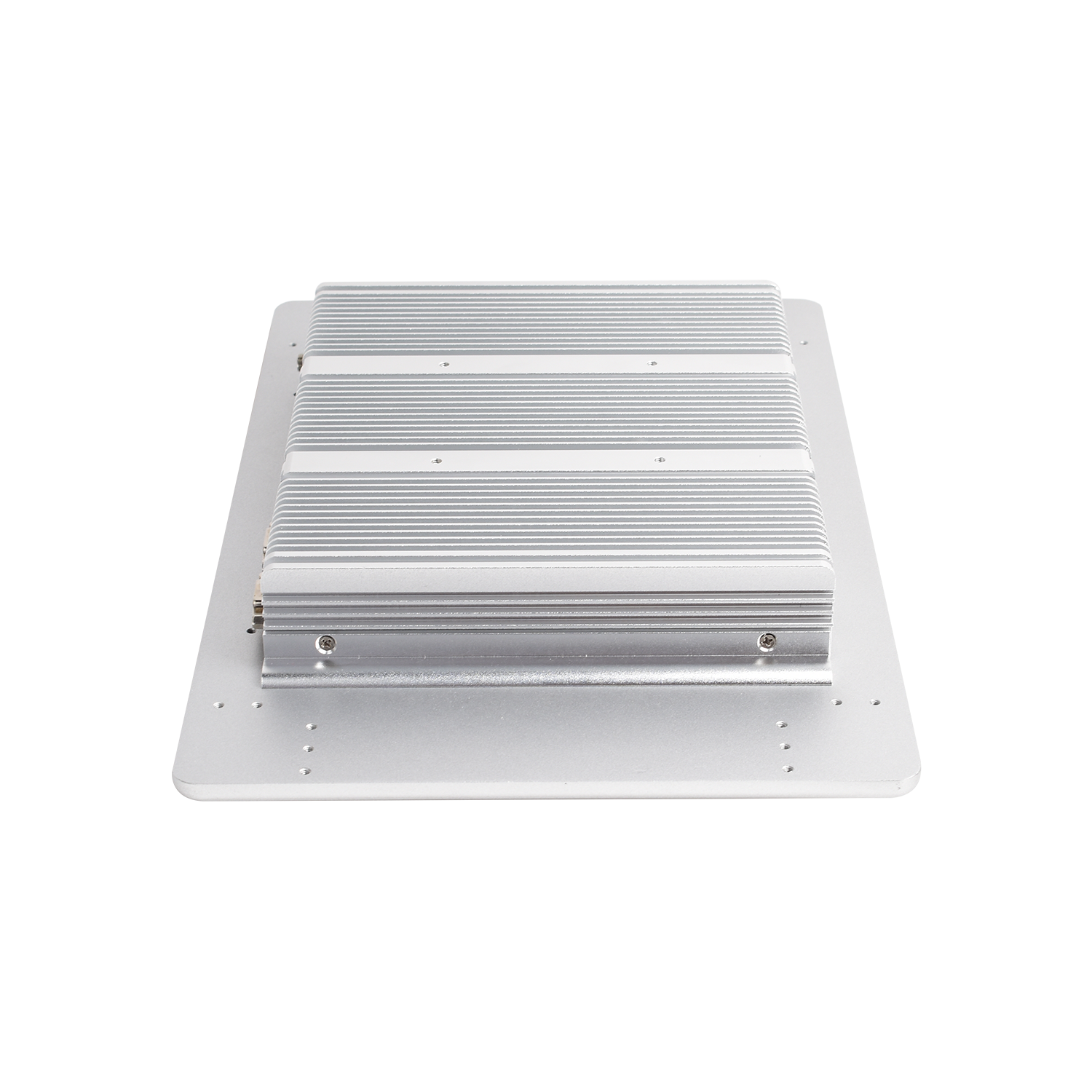

•全铝合金密封式无风扇散热设计，防尘防震抗干扰
•加强的防静电抗浪涌设计，适用与多种恶劣环境
•双后壳选择，薄款精致简约，厚款接口丰富
•支持嵌入/壁挂/VESA/桌面式安装，满足各种场景安装
•配置款式齐全，支持多样接口搭配
•全铝合金密封式无风扇散热设计，防尘防震抗干扰
•加强的防静电抗浪涌设计，适用与多种恶劣环境
•双后壳选择，薄款精致简约，厚款接口丰富
•支持嵌入/壁挂/VESA/桌面式安装，满足各种场景安装
•配置款式齐全，支持多样接口搭配
详情规格
| 显示参数 | |||
| 显示类型 | 15.6英寸TFT液晶显示器（WLED） | 触摸屏类型 | 电容触摸/不带触摸 |
| 分辨率 | 1920*1080 | 触摸屏种类 | A规工业屏 |
| 高亮 | 300 cd/m2 (Typ.) | 屏幕比例 | 16:9宽屏 |
| 显示区域 | 344.7（H）*194（V） | 对比度 | 800:1 (Typ.)（透射） |
| 系统 | ||||||||
| CPU | 型号 | Intel®N97（双网） | Intel®N97（四网） | Intel® Celeron® J6412 | ||||
| 内存 |
数量和类型 |
1*SO-DIMM插座 | 1*SO-DIMM插座 | 1*SO-DIMM插座 | ||||
| 频率 | DDR4 3200 MHz | DDR4 3200 MHz | DDR4-2666/2933/3200 | |||||
| 容量 | 最高16GB | 最高16GB | 最高32GB | |||||
| 存储 |
硬盘 |
1*M.2(Key-M, 2280, SATA/PCIe NVME SSD)1*SATA3.0 | 1*M.2 (Key-M, 2280, SATA/PCIE SSD)1*SATA3.0 | 1*M.2 (Key-M, 2280, PCle x2 NVMe SSD)1*SATA 3.0 | ||||
| 支持的操作系统 | Windows & Linux | Win 10,win 11, Win 10 IoT, Ubuntu, Dibian, Kali, CentOS, etc. | ||||||
|
I/O接口 （外设）
|
COM | 3*RS232,2*RS232/TTL,1*RS485 | 2*RS232/485 | 3*RS232,2*RS232/TTL,1*RS232/RS485/TTL | ||||
| 网口 | 2*Intel® i210&i226（RJ45）千兆网口，支持网络 唤醒/PXE |
4*Intel® i210(RJ45）千兆网口， 支持网络唤醒/PXE |
2*Intel® i225(RJ45)千兆网口， 支持网络唤醒/PXE |
|||||
| USB |
4*USB 3.2 GEN 15Gbps,2*USB 2.0 |
2*USB3.0,2*USB 2.0 |
3*USB 3.0, 3*USB 2.0 |
|||||
| 视频 | 1*HDMI，最大分辨率达4096*2160@30Hz; 1*DP,最大分辨率可达4096*2160@60Hz; |
1*HDMI：最大分辨率可达4096*2160@30HZ | 2*HDMI 1.4：最大分辨率可达4096*2160@30Hz | |||||
| 音频 | Realtek® channel HDA编解码器 带麦克风/线路输出和放大器 |
Realtek®音频HDA编解码器 1*线路输出+麦克风 |
Realtek®5.1声道HDA编解码器 带麦克风/线路输出和放大器 |
|||||
| 电源 | DC12/24V | DC 12V | ||||||
| SIM | 1*内置SIM卡插针， 与m.2 B-key连接，支持 4G/5G |
1*内置SIM卡插针， 与MINI-PCIe 连接，支持 4G/5G |
1*内置SIM卡插针， 与m.2 B-key连接，支持 4G/5G |
|||||
| 其他 | 内置1*8路GPIO针脚，（默认4输入4输出） | |||||||
|
扩展功能 |
其他内部接口 | 1*M.2 (Key-E, 2230, PCle+USB 2.0, Wifi+ 蓝牙） 1*M.2 (Key-B,2242/3052,SATA+USB 3.0+USB 2.0,SSD) |
1*Mini-PCle(PCle+USB2.0) | 1*M.2 (Key-B,3042/3052,PCle/USB3.0+USB2.0) 1*MiniPCI-E （USB2.O+PCIE/mSATA,默认Mini-PCle） |
||||
| 环境 | 工作温度 | 电容式：-20~70°C;非触摸式：-20~70°C | ||||||
| 贮存温度 | 电容式：-20~70°C;非触摸式：-30~80°C | |||||||
| 相对湿度 | 40 ° C@95%，无冷凝 | |||||||
| 物理特性 | 净重 | 约3KG （最终重量以实际订购配置为准） | ||||||
| 尺寸 | 386.9*246.6*44.45mm | |||||||
| 认证 | EMC | CE/FCC B级，CCC | ||||||
| 安全 | CE-LVD, RoHS, CCC | |||||||

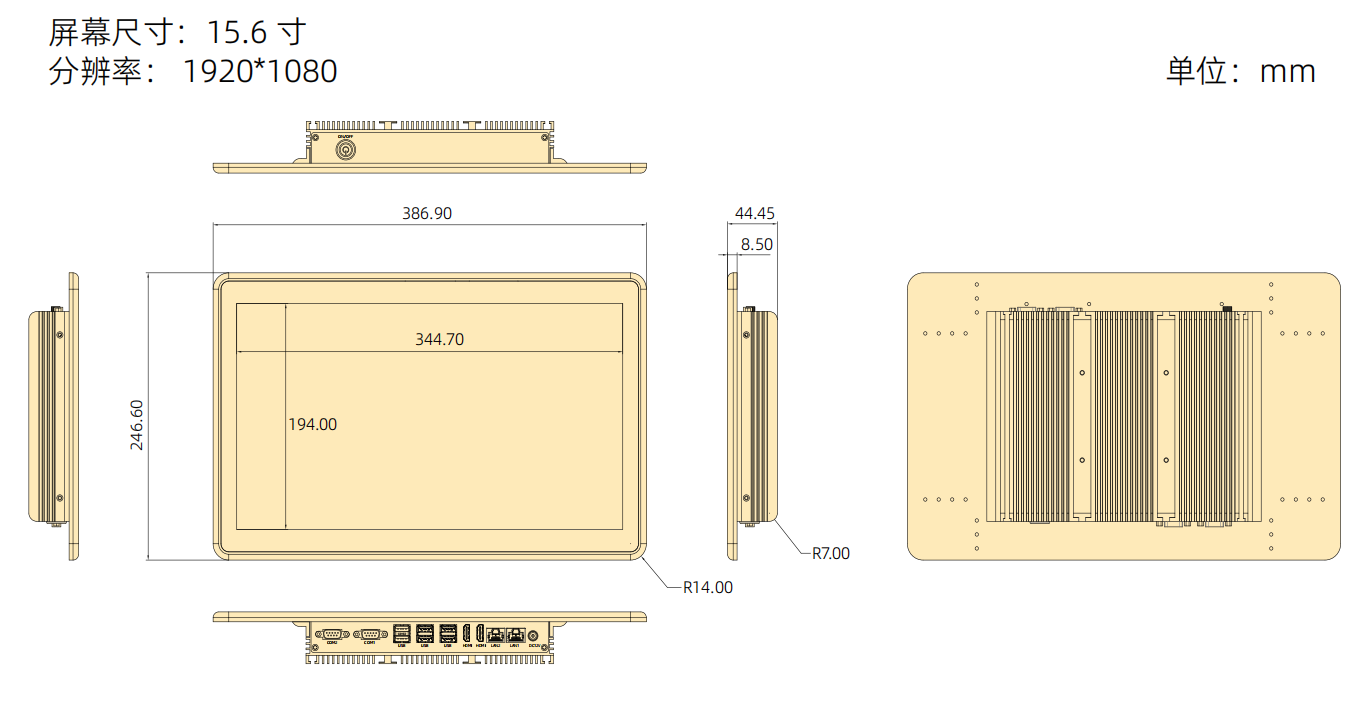

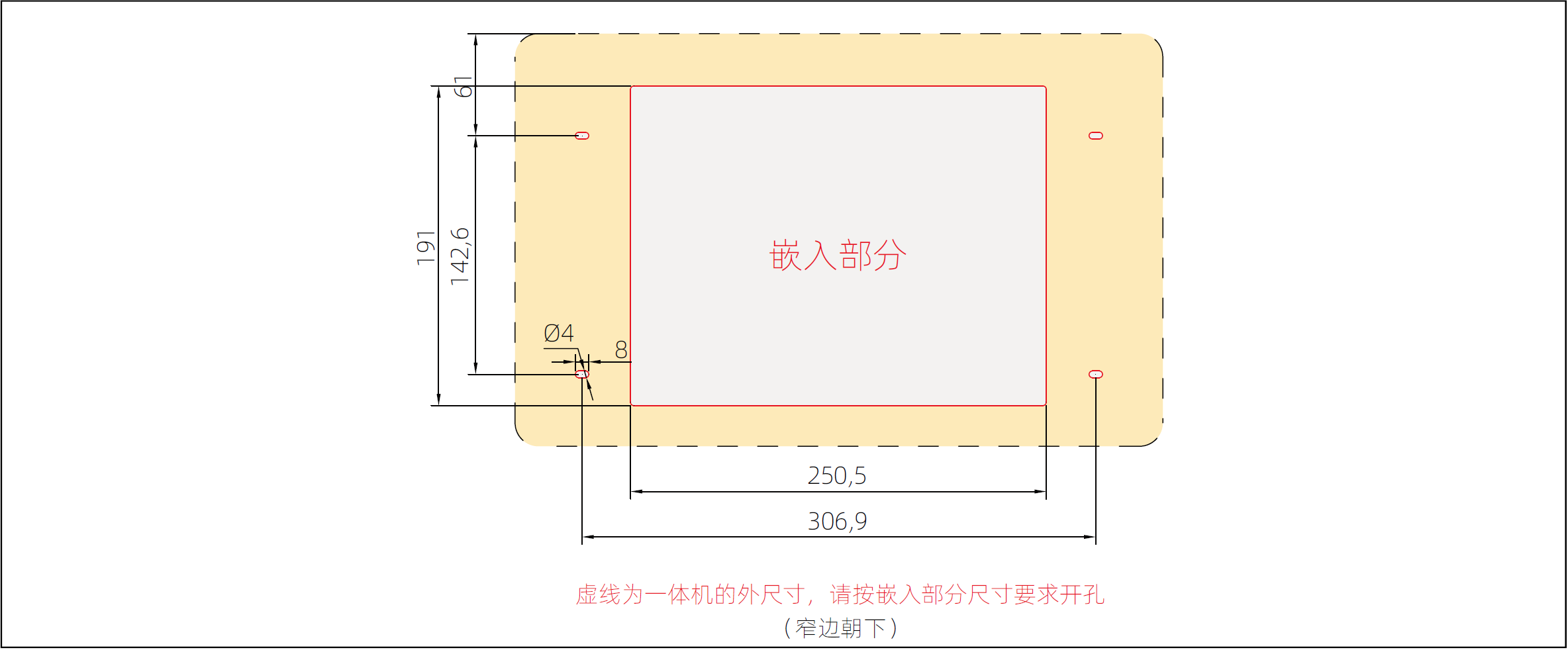

尺寸图
|
|
订购信息
| CPU | SO-DIMM插槽 | mSATA/M.2 key-M | MiniPCIe/ M.2 Key-E |
COM接口 | 千兆网口 | USB2.0 | USB3.0 | 内部USB2.0接口 | HDMI | DP | SPK | SIM卡插槽 | GPIO接口 | 电源供电 |
| Intel® Celeron®J6412 | 1*DDR4 | 1*mSATA | 1*mPCIe | 6 | 2 | 3 | 3 | 4 | 2 | - | 1 | 1*针脚 | 1 | DC 12V |
| Intel® N97（双网） | 1*DDR4 | 1*mSATA | 1*M.2 key-E | 6 | 2 | 2 | 4 | 3 | 1 | 1 | 1 | 1*针脚 | 1 | DC 12/24V |
| Intel® N97（四网） | 1*DDR4 | 1*mSATA | 1*mPCIe | 2 | 4 | 2 | 2 | 2 | 1 | - | 1 | 1*针脚 | 1 | DC 12/24V |
!! 注：本设备可定制，实际数据以最终配置为准

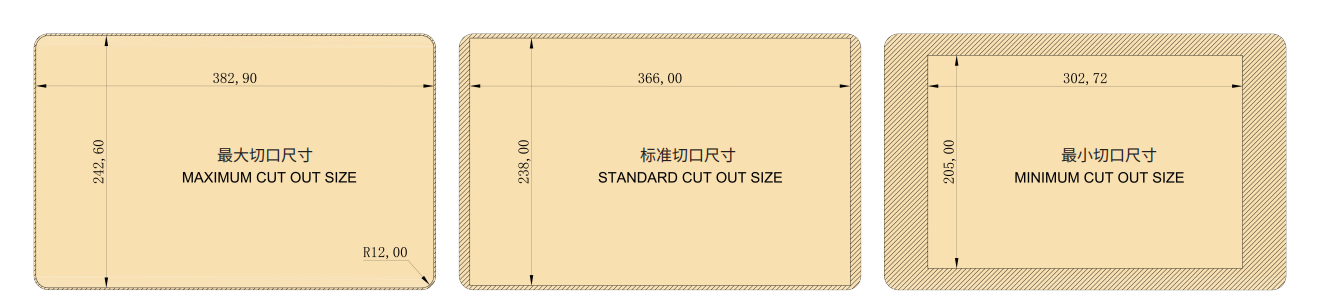

| 型号 | 屏幕比例 | 屏幕尺寸 | 支持触摸功能 | 分辨率（H*V） | 亮度（Typ） | 视角（Typ.）(CR>=10) | 开孔尺寸（W*H） | 产品尺寸（W*H*D） | 净重 | 工作温度/存储温度 |
| IPPC-156001A | 16:9 | 15.6'' | 非触摸 | 1920*1080 | 300cd/m² | 85/85/85/85 | 366*238mm | 386.9*246.6*45 mm | 4.2kg | -20~70°C/-30~80°C |
| IPPC-156001A | 16:9 | 15.6'' | 电容式触摸屏 | 1920*1080 | 300cd/m² | 85/85/85/85 | 366*238mm | 386.9*246.6*45 mm | 4.2kg | -20~70°C/-20~70°C |
订购信息
| CPU | 代码名称 | 内核总数 | 线程总数 | 睿频 | 主频 | 缓存 | 处理器功耗 | 内存类型 | 集成显卡 |
| Intel® Celeron®J6412 | Elkhart Lake | 4 | 4 | 2.60GHz | 2.00GHz | 1.5 MB L2 Cache | 10W | DDR4 | Intel® UHD Graphics |
| Intel® N97（双网） | Alder Lake | 4 | 4 | 3.60GHz | 2.00GHz | 6 MB Intel Smart Cache | 12W | DDR4 | Intel® UHD Graphics |
包装清单
| 默认项 | 数量 | 可选项 | 数量 |
| IPPC-156001A主机 | 1 | 美规品字三插电源线1.5米 | - |
| 电源适配器 | 1 | 欧规品字三插电源线1.5米 | - |
| 国标品字三插电源线1.5米 | 1 | 英规品字三插电源线1.5米 | - |
| 嵌入式安装套件 | 1 |
可选配件清单
| 可选项 | 最大数量 | 说明 |
| DC9-30V宽压电源模块 | 1 | 凤凰端子连接器，电源电压转换模块，通过接口连接 |
| 桌面底座/壁挂支架/VESA安装配件 | 1 | 安装配件 |
| RS232/RS485/RS422隔离模块 | 6 | 接口数量、接口定义、接口数量均支持按要求定制 |
| 隔离式8位GPIO，9-24V | 1 | 12/24V开关量信号输入输出，最高支持2A负载 |
| 4G/5G无线网络模块 | 1 | 通过miniPCIE/M. 2 B-key扩展 |
| 无线WiFi模块 | 1 | 通过miniPCIE/M.2E-key扩展 |
| 2路CAN总线模块 | 1 | 通过Mini-PCle接口连接 |

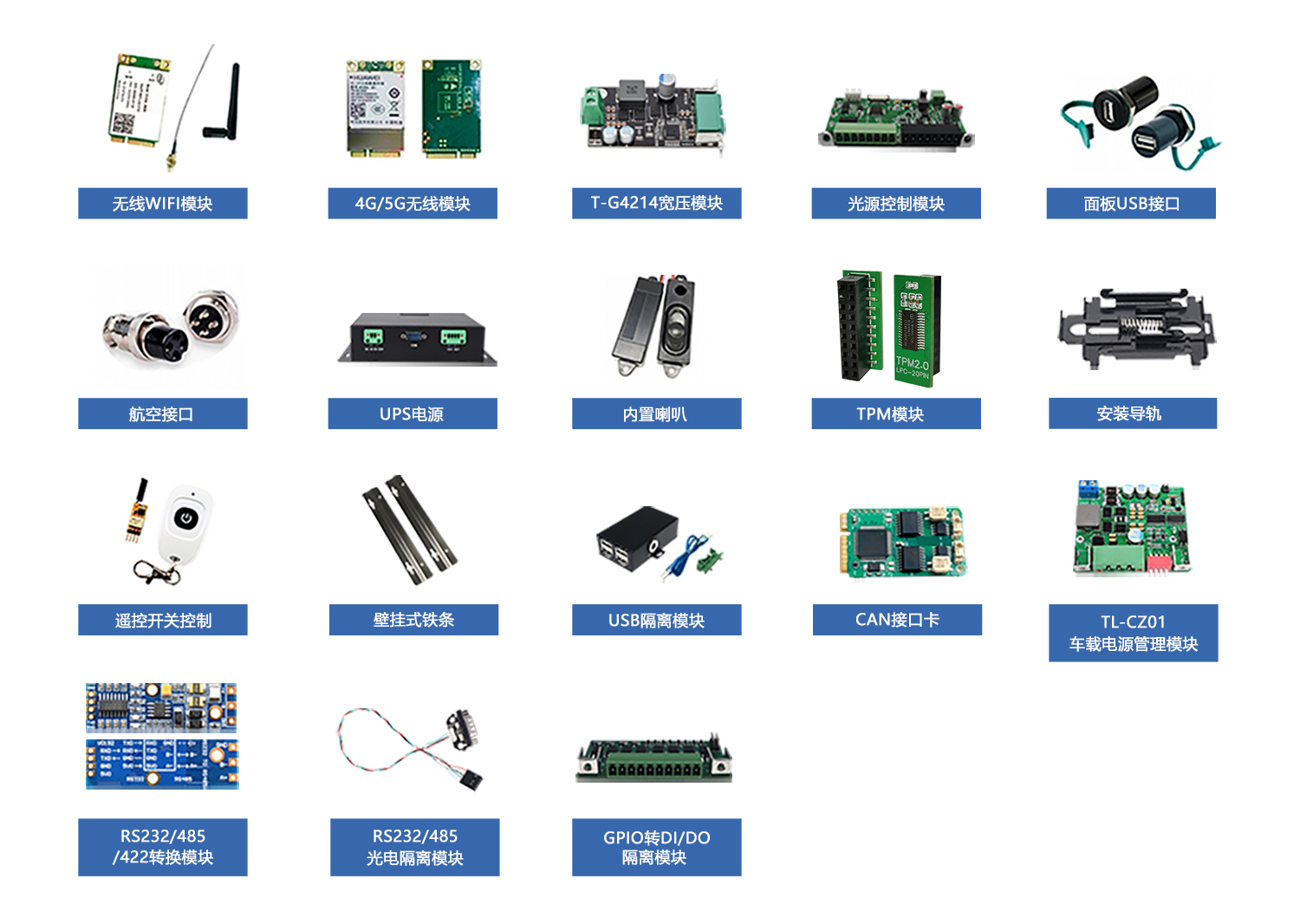

可选配件
 |
