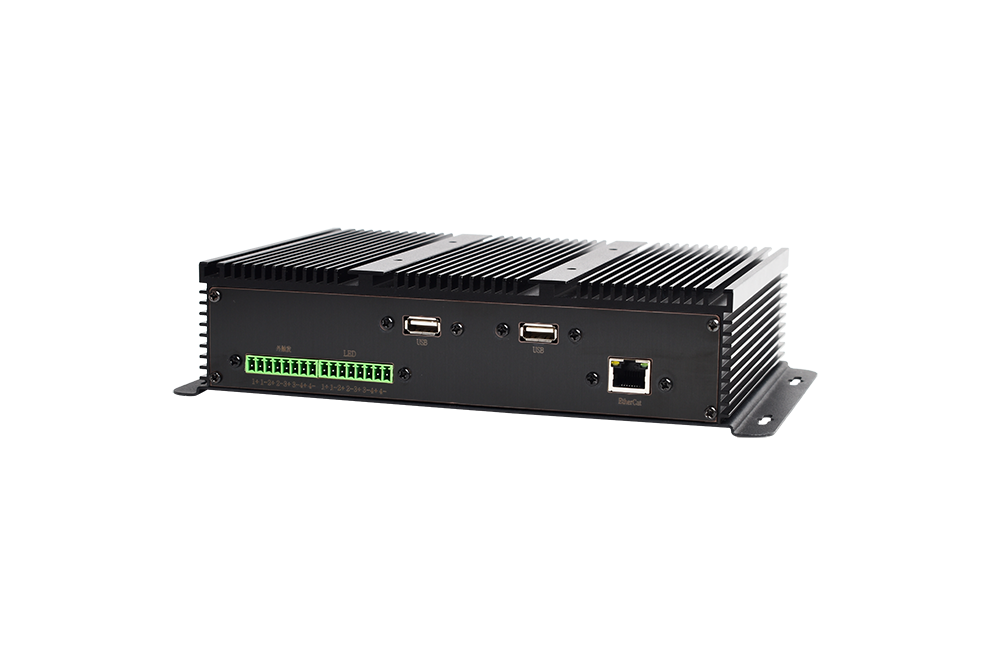

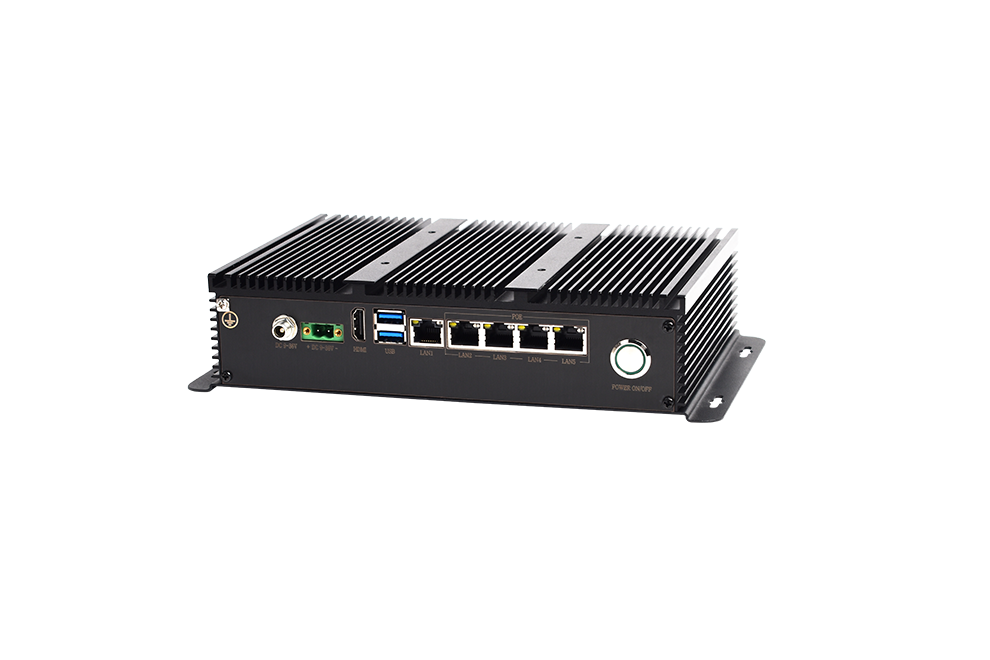

IBOX-104EC-5L8TH
搭载 EtherCAT 总线主站，最大支持 16 从站
板载5路lntel 千兆网卡，其中 4路支持 POE 供电
集成4路12/24V 光源输出 支持软触发和外触发
支持 Intel®8代酷睿 SOC 高性能处理器满载运行
2路COM口可选，可选 RS232/RS485/RS422
集成多网口、光源、伺服等功能，专注视觉行业应用
支持扩展WiFi、GPS、4G模块等
可扩展CAN Bus、GPIO模块等
可扩展宽压模块、车载模块、增加接口等
超薄设计，整机厚度仅 44mm 适用尺寸紧凑环境
支持双 4K 高清接口输出，支持同步/异步双显
选型采购请联系业务经理135-5383-9442
板载5路lntel 千兆网卡，其中 4路支持 POE 供电
集成4路12/24V 光源输出 支持软触发和外触发
支持 Intel®8代酷睿 SOC 高性能处理器满载运行
2路COM口可选，可选 RS232/RS485/RS422
集成多网口、光源、伺服等功能，专注视觉行业应用
支持扩展WiFi、GPS、4G模块等
可扩展CAN Bus、GPIO模块等
可扩展宽压模块、车载模块、增加接口等
超薄设计，整机厚度仅 44mm 适用尺寸紧凑环境
支持双 4K 高清接口输出，支持同步/异步双显
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
IBOX-104EC-5L8TH | |
|
支持操作系统 |
Win 7, Win 10, Win 10 loT, Linux (Ubuntu, Dibian, Kali, Centos, etc.) | |
|
CPU |
CPU/型号系列 |
Intel® 酷睿™ i5-8260U，1.6GHz 四核八线程处理器 |
|
显卡型号 |
Intel® UHD Graphics 620 | |
|
处理器功耗 |
最高25W | |
|
内存 |
数量规格 |
1*DDR4 SODIMM 内存插槽,支持 2400MHz 内存,最大支持 64GB |
|
存储 |
MSATA |
1* MSATA 插槽，支持 Intel协议的 SSD 固态硬盘，传输速率达 6Gbps |
| SATA | 1*7pin SATA3.0 插槽,传输速率达 6Gbps | |
|
I/O接口 |
EtherCAT | EtherCAT 主站，最大支持 16 从站(伺服 +l0)/lms 周期 |
| 光源控制模块 | 支持4路 12/24V光源输出(单路最高支持 2A，总输出最大功率 90W，不支持带电插拔)4 路光源外触发信号 | |
|
COM |
2*RS232 串行接口(其中一路由光源控制模块独占)，可支持 RS485/422 功能 | |
|
网口 |
5*Intel WGI210AT 千兆网卡,支持网络唤醒、PXE功能,其中 LAN2~5 支持 POE(IEEE802.3af 协议) | |
|
USB |
2*USB3.0;4*USB2.0(内部 2*5pin) | |
|
视频 |
1*HDMI(A 类)，最大分辨率最大 4096*2160@30Hz | |
|
音频 |
1*Line-Out+ MIC 2in1 3.5mm 插口;帶有 7.1声道 HD 音频编解码器 RealtekALC897 | |
|
Mini-PCIE |
1*全尺寸 Mini-PClE 插槽(由 EtherCAT 模块独占) | |
|
电源 |
1*DC 9~36V 航空插头输入接口可选 DC 9-30V 宽压模块,凤凰端子接口(2-Pin,5.08mm) |
|
|
环境 |
工作温度 |
-10 ~ 60 ° C w/ 0.7m/s 气流 |
| 存储温度 | -40 ~ 85 °C (-40~185 °F) | |
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
|
|
物理特性 |
产品尺寸 |
250*44*153 mm (W*H*D) |
|
净重 |
1.5 KG (最终重量以实际配置为准) |
|
|
材质结构 |
铝合金/ 无风扇/ 封闭式/ 铝合金被动散热/ 兼容扩展卡 |
|
产品尺寸
|
|
接口简介
|
SO-DIMM 内存插槽 |
MSATA | SATA连接器 | MiniPCle插槽 | EhterCAT连接器 | 光源控制模块 | 千兆网口 | POE千兆网口 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 4 |
| USB3.0 |
USB2.0 |
USB2.0内部 |
HDMI |
Line Out+Mic In |
内置音频输出 | 内置NanoSIM卡槽 | 电源输入 |
| 2 | 2 | 2 | 1 | 1 | 1 | 1 | DC 9-36V |
CPU可选清单
| CPU型号 |
核心代号 |
核心数 |
线程 总数 |
睿频 | 主频 | 缓存 |
处理 器功耗 |
内存 类型 |
显卡型号 |
|
Intel® Core ™ I5-8260U
|
Coffee Lake | 4 | 8 | 3.90 GHz | 1.60 GHz | 6 MB Intel®SmartCache | 15-25W | DDR4 | Intel® UHD Graphics 620 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述，不涉及知识产权。
包装清单
| 默认项 | 数量 | 可选项 | 数量 |
| IBOX-104EC-5L8TH 主机 | 1 | 美规品字三插电源线 1.5 米 | - |
| 电源适配器 | 1 | 欧规品字三插电源线 1.5 米 | - |
| 国标品字三插电源线 1.5 米 | 1 | 英规品字三插电源线 1.5 米 | - |
| 保修卡/合格证 | 1 | VESA安装套件 | - |
| 产品安装使用说明 | 1 | 内部风扇套件 | - |
| 55毫米高的外壳 |
可选配件清单
| 可选项 | 型号 | 描述 |
| 电源宽压模块 | T-G4214 | 输入电压 DC9-32V，DC12V 稳压输出，最大输出电流 8A |
| RS232转RS422/RS485模块 | IPC-WGA232 | RS232 转 RS422/RS485/TTL 模块(带浪涌保护) |
| 4G无线模块 | 4G全网通 | 支持 3G/4G 无线上网，手机卡/物联卡流量可用 |
| 5G模块 | 5G全网通 | 支持 4G/5G 无线上网，手机卡/物联卡流量可用 |
‼注意：由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
