AC-U4282
4*Arc Xe-core GPU核心，支持光线追综
算力可达27TOPS，NPU峰值11TOPS(INT8)
支持各类智能体的大小脑融合(环境感知+实时控制)
搭载多路2.5Gbps网口，支持选配WIFI和蓝牙无线传输
可选配4G/5G无线模块，满足各种环境的通讯要求
体积小巧，可选配一路EtherCAT+实时系统
2路RS232/RS485，支持切换，带数字电容隔离
2路CANFD，8路GPIO，支持NPN/PNP模式，带隔离
采用工业级用料，无线缆全密封设计
支持壁挂/立式安装方式
支持DC12-36V宽压供电，抗干扰能力强
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
AC-U4282 | ||||
|
操作系统 |
Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); Win 10/11 IoT | ||||
| CPU |
Intel® Celeron® J6412 4 核心 4 线程，基频 2.00GHz，睿频可达 2.60GHz |
Intel® Core® Ultra 5 125U 12 核心 14 线程，基频 1.30GHz，睿频 4.30GHz |
Intel® Core® Ultra 5 125H 14 核心 18 线程，基频 1.20GHz，睿频 4.50GHz |
||
|
整机算力估值 |
—— | 17TOPS | 27TOPS | ||
|
TDP |
10W | 15W | 28W | ||
|
核心显卡 |
Intel® UHD Graphics for 10th Gen Intel® Processors | Intel® Graphics 4 Xe-Cores | Intel® Arc Graphics 4 Xe-Cores | ||
| 内存 | 单通道 SO-DIMM 插槽 DDR4 2133MHz，最大支持 32GB | 单通道 SO-DIMM 插槽 DDR5 5600MHz，最大支持 64GB | |||
| 存储 | 1*M.2 M-Key 支持 2280/2242 SATA3.0 | 1*M.2 M-Key 支持 2280/2242 PCIE3.0x4 Nvme | |||
|
网口 |
2 * Intel I225 2.5Gbps 网卡；支持网络唤醒 /PXE 1 * Intel® i226V 2.5Gbps 网卡；支持网络唤醒 /PXE 1 * Intel® i210-AT 10/100/1000 Mbps 自适应，支持网络唤醒、PXE（可定制一路 EtherCAT） |
2 * Intel® i210-AT 10/100/1000 Mbps 自适应，支持网络唤醒 /PXE 1 * Intel® i226V 2.5Gbps 网卡；支持网络唤醒 /PXE 1 * Intel® i219，10/100/1000 Mbps 自适应 |
|||
|
USB |
2 * USB3.0 支持 2A 2 * USB2.0 |
3 * USB3.0 支持 2A 电流 1 * USB2.0 支持 500mA |
|||
|
电源 |
DC 12-36V，1*2 Pin XT30PW-M 航模插头 |
DC 19-36V，1*2 Pin XT30PW-M 航模插头 |
|||
|
I/O接口 |
|||||
| COM |
2*RS232/RS485，通过开关切换，支持数字电容隔离 |
||||
| CAN |
2*CAN，支持CANFD，CANOPEN，CAN1.0，CAN2.0，SocketCAN |
||||
| 视频 |
1*HDMI,支持4096*2160@60Hz |
||||
| 音频 |
Realtek ALC897 5.1 Channel HDA Codec 1*3.5mm圆孔音频接口，输入输出二合一四段式美标(支持改BOM切换国标) |
||||
|
移动网络 |
1*M.2 B-Key 3042/3052 USB2.0,可选配 4G/5G; 1*M.2 B-Key 3042/3052 USB3.0,可选配 4G/5G; 1*内置Nano SIM卡槽;连接至M.2B-key; |
||||
|
内置接口 |
1*M.2E-key，PCIE 3.0 x1 +USB2.0信号，可选配WIFI/蓝牙 1*Mini-PCIE插槽, PCIE3.0 x1+USB2.0信号，可选配全尺寸WIFI/蓝牙 |
||||
|
GPIO |
8路 DI/DO光耦隔离模块，支持DC 5-24V 2A，支持开关模式和信号模式切换 |
||||
|
特色接口 |
2*14PIN端子(集成CAN/COM/GPIO/远程开关/电源指示灯 功能)，CMOS放电，来电自启拨纽开关 |
||||
|
环境 |
工作温度 |
-10 ~ 60 ° C |
|||
| 存储温度 | -40 ~ 85 °C (-40~185 °F) | ||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
||||
|
物理特性 |

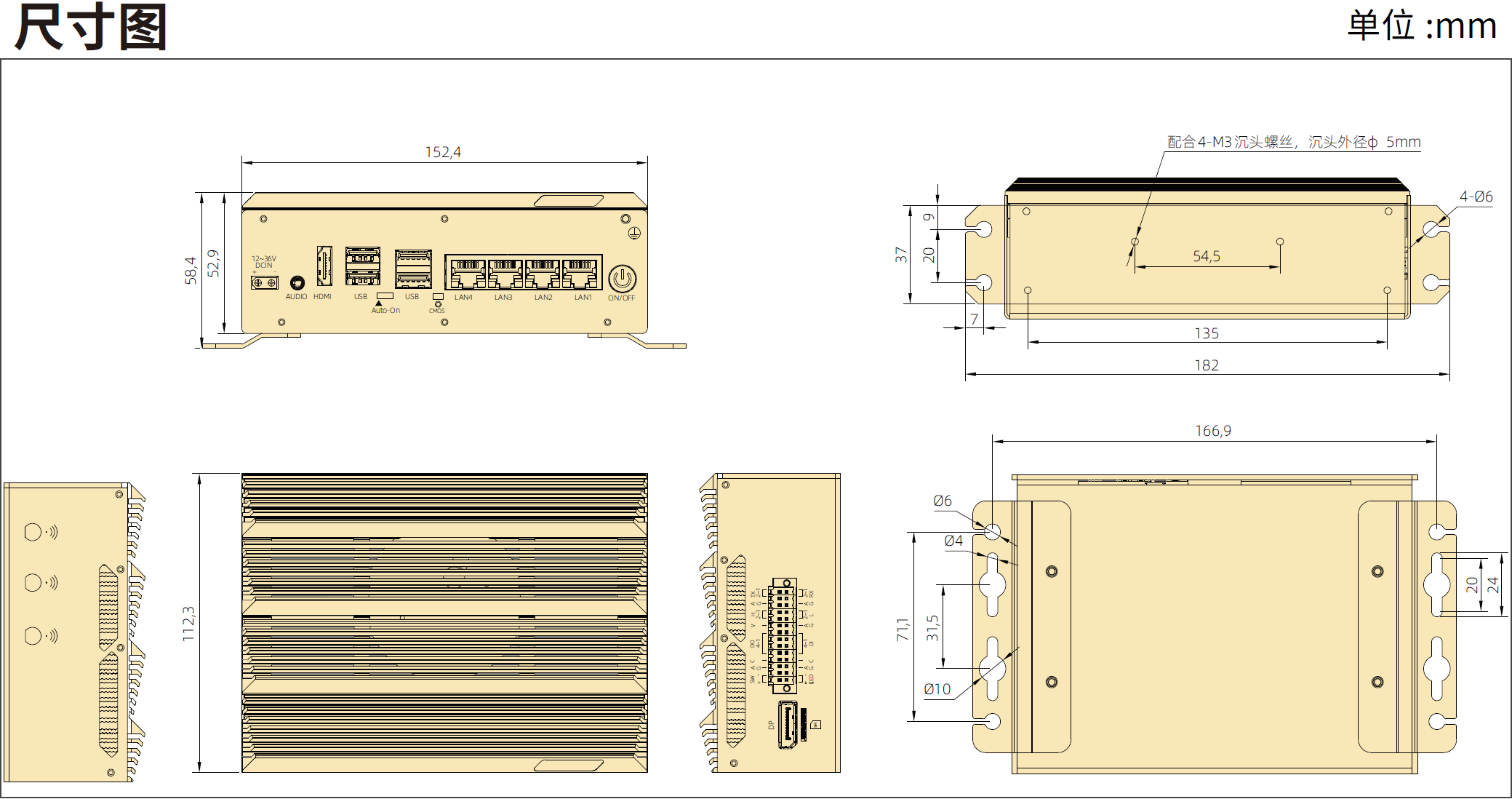

产品尺寸 |
152.4 * 52.9 * 112.3 mm (W* H* D) |
|||
|
净重 |
约0.9KG (最终重量以实际配置为准) |
||||
|
材质/结构 |
铝合金 / 封闭式/隐藏式散热风扇 | ||||

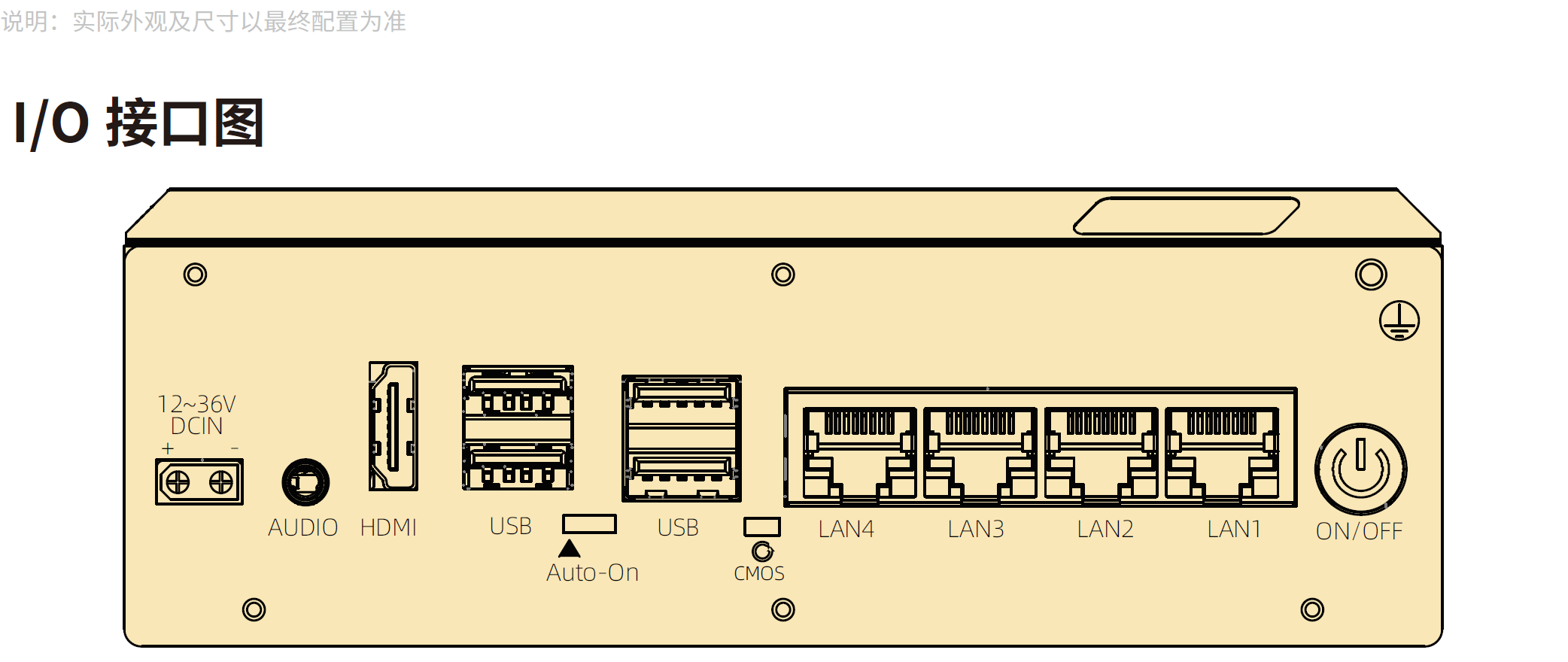

接口简介
|
M.2 2280 B-key 插槽 |
M.2 2280 M-key 插槽 |
M.2 2230 E-key 插槽 |
全尺寸Mini-PCIe |
串行通信接口 （RS232/485） |
CAN |
千兆/2.5Gbps 网口 |
| 1 | 1 | 1 | 1 | 2 | 2 | 4 |
|
USB3.0 |
USB2.0 |
HDMI |
DP |
Nano SIM卡槽 |
电源输入 |
| 3/2 | 1/2 | 1 | 1 | 1 |
DC 12-26V |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| AC-U4282 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
| 壁挂支架 | 1 | 欧规品字三插电源线 1.5 米 | - |
|
电源适配器 |
1 |
英规品字三插电源线 1.5 米 |
- |
|
国标品字三插电源线1.5米 |
1 |
|
|
|
保修卡/合格证 |
1 |
||
| 产品安装使用说明 | 1 |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ Ultra 125H | Meteor Lake |
14 |
18 |
4.50 GHz | 1.20 GHz | 18 MB Intel® Smart Cache | 28W | DDR5 | Intel® Arc™ graphics |
| Intel® Core™ Ultra 125U | Meteor Lake | 12 | 14 | 4.30 GHz | 1.30 GHz | 12 MB Intel® Smart Cache | 15W | DDR5 | Intel® graphics |
| Intel® Core™ i5-1135G7 | Tiger Lake |
4 |
8 |
4.20 GHz |
2.40 GHz |
8 MB Intel® Smart Cache | 28W | DDR4 | Intel® Iris® Xe Graphics |
| Intel® Core™ i5-1155G7 | Tiger Lake |
4 |
8 |
4.50 GHz |
2.50 GHz |
8 MB Intel® Smart Cache | 28W | DDR4 | Intel® Iris® Xe Graphics eligible |
| Intel® Core™ i7-1165G7 | Tiger Lake |
4 |
8 |
4.70 GHz |
2.80 GHz |
12 MB Intel® Smart Cache | 28W | DDR4 | Intel® Iris® Xe Graphics |
| Intel® Core™ i7-1195G7 | Tiger Lake |
4 |
8 |
5.00 GHz |
2.90 GHz |
12 MB Intel® Smart Cache | 28W | DDR4 | Intel® Iris® Xe Graphics eligible |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
可选配件清单
| 可选项 | 型号 | 描述 |
| 4G/5G 无线模块 | 4G/5G全网通 | 支持4G/5G无线上网，手机卡/物联卡流量可用 |
| M.2 M-key NVME SSD | 固态硬盘 | 128G/256G/512G/1T/2T |
| WiFi 模块 | AC 8265 | 支持WiFi 无线上网，2.4G&5.0G 双频 |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
