TL-CZ04-车载电源模块
内置工控机，不独立销售。
输入电压DC 12~30V，双层 3PIN 凤凰端子，间隔5.08mm
IGN车载功能检测，支持DC 9V~36V
输出电压 取决于输入电压，4PIN凤凰端子，间隔5.08mm
输入最大电流 30A
输出最大电流 30A
选型采购请联系业务经理135-5383-9442
输入电压DC 12~30V，双层 3PIN 凤凰端子，间隔5.08mm
IGN车载功能检测，支持DC 9V~36V
输出电压 取决于输入电压，4PIN凤凰端子，间隔5.08mm
输入最大电流 30A
输出最大电流 30A
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
TL_CZ04 | |||
|
名称 |
车载功能模块 | |||
|
输入 电压 |
DC 12~30V,双层 3PIN 凤凰端子,间隔 5.08mm | |||

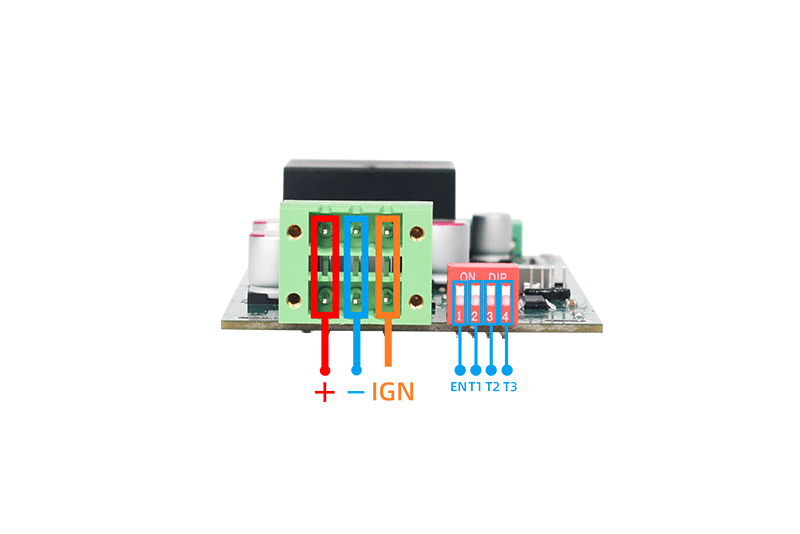

| IGN | 车载功能检测，支持 DC 9V~36V | |||
|
输出 电压 |
取决于输入电压，4PIN 凤凰端子，间隔 5.08mm | |||
|
信号 判断 |

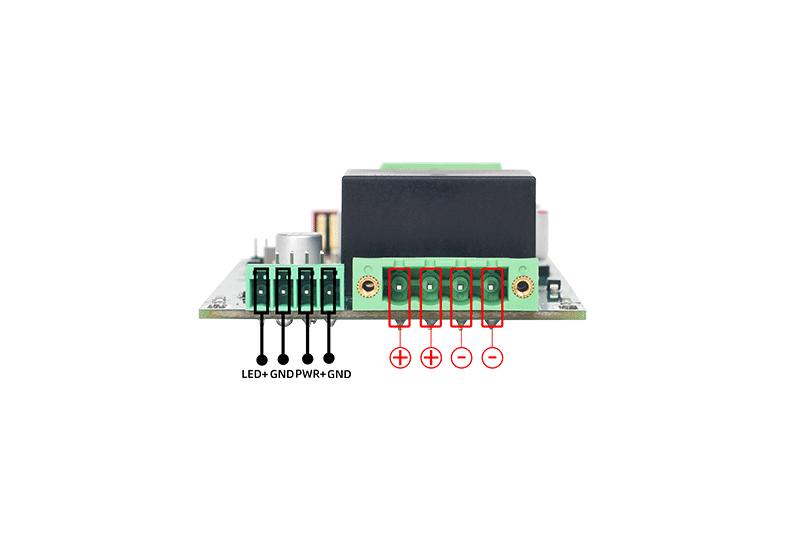

PWR +/-:接主板开机信号(检测信号，可作为开关机使用); LED +/-:接主板电源指示灯(检测信号，可扩展电源指示灯使用); |
|||
| 输入最大电流 |
30A |
|||
| 输出最大电流 | 30A | |||
| 环境温度 | -40~85°C，不冷凝 | |||
|
功能 |
增加电路中的车载IGN检测，输出电压取决于输入电压 | |||
功能说明
|
车载 功能 2 |
一、当检测到 ACC IN 为高电平且稳定时，延时3秒自动开机(工控机设置上电自动开机)。 | |||||
|
二、当 ACC IN 信号消失，触发拨码时间关机并且延时 60s 断开主板供电。 |
||||||
| 三、当车载功能关闭，车载功能逻辑将不生效，VCC将为主板持续供电。 | ||||||
|
IGN 信号 逻辑 2 |
一、ACCIN (IGN) :车载模块信号检测(DC9-36V) 当拨码开关“EN”开启，ACCIN为高电平信号时，输出后端供电;拨码功能生效。 |
|||||
|
二、T1-T3:延时关机拨码组合 |
||||||
| 注：系统故障不在此模块判断范围内。 | ||||||
| 拨码功能说明 | T_EN | T_1 | T_2 | T_3 | 时间设定 | 备注 |
| 1 | 2 | 3 | 4 | ON为使能 | ||
| ON | OFF | OFF | OFF | / |
延时时间到后1分钟会断开输出 当再次接收到 ACC 信号时 OUT 延时1S 输出电压 |
|
| ON | ON | ON | ON | 5S | ||
| ON | ON | ON | OFF | 1min | ||
| ON | ON | OFF | ON | 5min | ||
| ON | ON | OFF | OFF | 10min | ||
| ON | OFF | ON | ON | 30min | ||
| ON | OFF | ON | OFF | 1H | ||
| ON | OFF | OFF | ON | 2H | ||
