IBOX-306（国产化）
国产海光x86架构8核16线程3250/3350处理器
支持KVM功能管理，实时监控，维护异常检修
支持银河麒麟等国产操作系统
3路千兆以太网接口，支持10/100/1000 Mbps自适应
支持4路PCIE卡扩展
支持4个2.5' SSD/HDD盘位
2路RS-232串行通讯接口
支持选配WiFi无线网络上网，支持无线远程控制协助
选型采购请联系业务经理135-5383-9442
支持KVM功能管理，实时监控，维护异常检修
支持银河麒麟等国产操作系统
3路千兆以太网接口，支持10/100/1000 Mbps自适应
支持4路PCIE卡扩展
支持4个2.5' SSD/HDD盘位
2路RS-232串行通讯接口
支持选配WiFi无线网络上网，支持无线远程控制协助
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
IBOX-306 | |||||
|
操作系统 |
银河麒麟系统等国产系统 | |||||
| 处理器 | 海光 3 号系列处理器 -3350 8核心16线程，基频3.00GHz |
海光 2 号系列处理器 -3250 8核心16线程，基频2.80GHz |
||||
| TDP | 65W | 90W | ||||
| 内存 | 4* DDR4 R/U-DIMM 3200 MT/s，最大支持4*64GB (RDIMM) | 4* DDR4 R/U-DIMM 2666 MT/s，最大支持4*64GB (RDIMM) | ||||
|
存储 |
1 * M.2 M-Key 2280，支持 PCIe x4 或 SATA，默认支持 SATA 4 * 9P SATA 3.0 6Gbps（SATA1 与 M.2_PCIESSD_M1 的 SATA 信号复用） |
|||||
|
网口 |
2 * 沐创 N210L-X1 千兆以太网控制器(10/100/1000Mbps) 1 * RTL8211F-CG 或 I210 千兆以太网控制器(10/100/1000Mbps) I210支持NCSI |
|||||
|
BIOS |
百敖BIOS | |||||
|
BMC |
ASPEED AST2500 基板管理控制器(BMC),支持IPMI 2.0版本 支持KVM功能，通过跳帽选择是否启用 |
|||||
|
I/O接口 |
USB |
5 * USB3.0（2个在面板上，其余在内部） 4 * USB2.0（2个在面板上，其余在内部） 注：F_USB2_1其中 1 路 USB2.0 信号跟 KVM 资源复用 |
||||
| COM | 2* RS232，COM1为DB9接口，COM2为内部插针 | |||||
| 视频 | 1* VGA, 最高1920x1200@60Hz | |||||
| PCI-E |
2 * PCI-E 16x 槽，PCIe x8信号 1 * PCI-E 8x 槽，PCIe x4信号 1 * PCI-E 8x 槽，无信号（与M.2 SSD PCIe资源复用） 注：当PCIE_16X_SLOT1 支持PCIE x16时，PCIE16X_2不能使用。PCIE8X_3与M.2 SSD的PCIE信号复用 |
|||||
| 电源 | AC 220V，标准ATX供电接口 | |||||
| 内置接口 | 1* Mini-PCIE插槽,PCIe+USB 2.0信号，支持选配全尺寸WIFI/蓝牙 | |||||
| GPIO | 8个GPI + 8个GPO,无隔离3.3V,可选5V | |||||
| 特色功能 | fTPM2.0，看门狗定时器，CMOS清除 | |||||
|
环境 |
工作温度 |
-10 ~ 40 °C |
||||
| 存储温度 | -40 ~ 85 °C (-40~185°F) | |||||
|
相对湿度 |
40 °C @ 95%, 无冷凝 |
|||||
|
物理特性 |

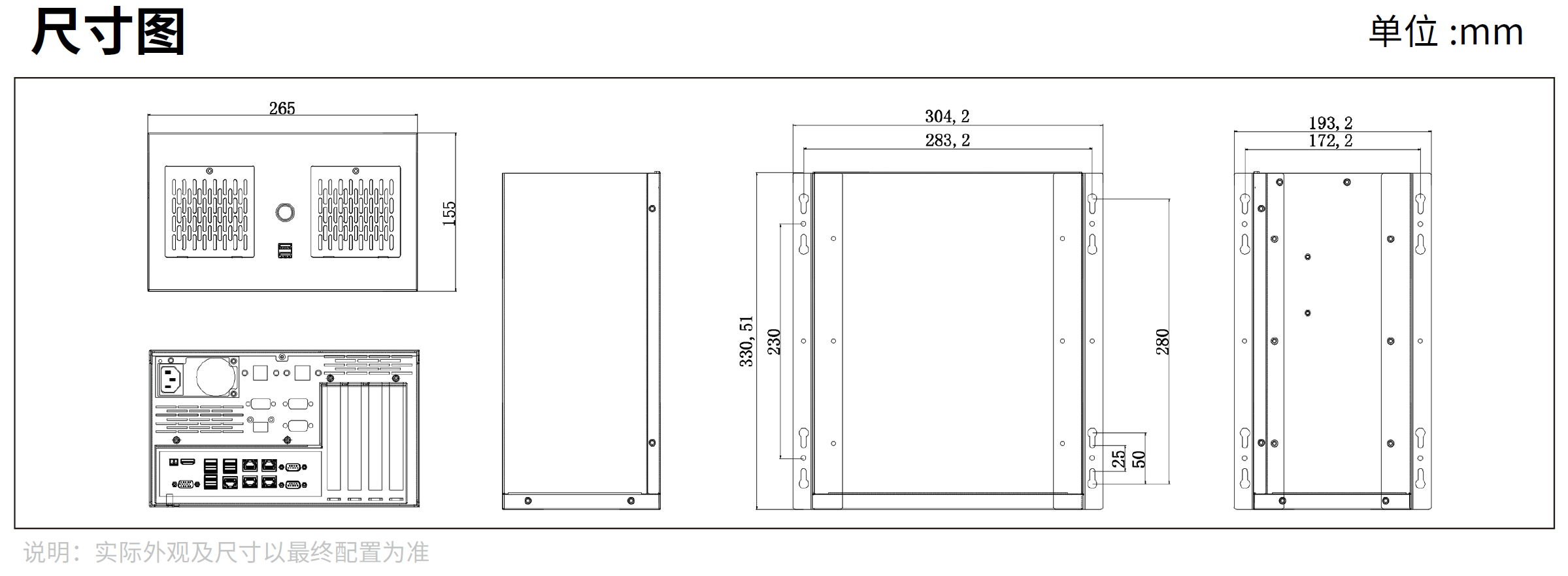

产品尺寸 |
263 * 155 * 330 mm (W*H*D) |
||||
|
净重 |
约3.8 KG（以实际配置为准） |
|||||
|
材质/结构 |
铝合金 / 封闭式 / 服务器机箱 | |||||
 |
接口简介
|
R-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
SATA3.0 7P 连接器 |
全尺寸 Mini-PCIe |
DB9 COM1 （RS232) |
内置插座 COM2 （RS232) |
千兆网口 |
| 4 | 1 | 4 | 1 | 1 | 1 | 3 |
| USB3.2 |
USB3.0 |
内置USB2.0接口 |
内置USB3.0接口 |
电源输入 |
| 2 | 2 | 2 | 3 | AC 220V |
‼注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
CPU可选清单
|
CPU型号 |
核心代号 | 核心数 | 线程总数 | 睿频 | 主频 | 缓存 | 处理器功耗 | 内存类型 |
| 海光 3250 | 海光 2号系列 | 8 | 16 | 3.00 GHz | 2.80GHz | 16MB L3 Cache | 90W | DDR4 2666 MHz |
| 海光 3350 | 海光 3号系列 | 8 | 16 | 3.30 GHz | 3.00GHz | 16MB L3 Cache | 65W | DDR4 3200 MHz |
可选配件清单
| 可选项 | 型号 | 描述 |
| GPIO转DI DO模块 | TL-GPIO-ON4 | 默认 0-5V 电平信号转换为 9-24V电平信号与NPN开关信号 |
| WiFi 模块 | AC-8265 | 支持 WIFI 无线上网，2.4Ghz&5.0Ghz 双频 |
| 双通道CAN-Bus 模组 | CAN 模块 | 内置1-2路 CAN 总线 （支持二次开发） |
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-306 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
| 国标品字三插电源线1.5米 |
1 |
欧规品字三插电源线 1.5 米 |
- |
| 保修卡/合格证 | 1 |
英规品字三插电源线 1.5 米 |
- |
| 产品安装使用说明 | 1 | 可更换硬盘驱动器支架套件 |
- |
