CAN FD接口卡
CAN FD高速通信，支持OTA远程更新固件
支持CAN FD、CAN Open、CAN2.0A、CAN2.0B
提供详尽的技术资料与开发技术支持
CAN通信波特率在10Kbps~1Mbps之间可编程
CANFD 通信波特率最大在5Mbps 可编程
MiniPcie接口直接供电，无需外部电源
选型采购请联系业务经理135-5383-9442
支持CAN FD、CAN Open、CAN2.0A、CAN2.0B
提供详尽的技术资料与开发技术支持
CAN通信波特率在10Kbps~1Mbps之间可编程
CANFD 通信波特率最大在5Mbps 可编程
MiniPcie接口直接供电，无需外部电源
选型采购请联系业务经理135-5383-9442
规格
|
型号 |

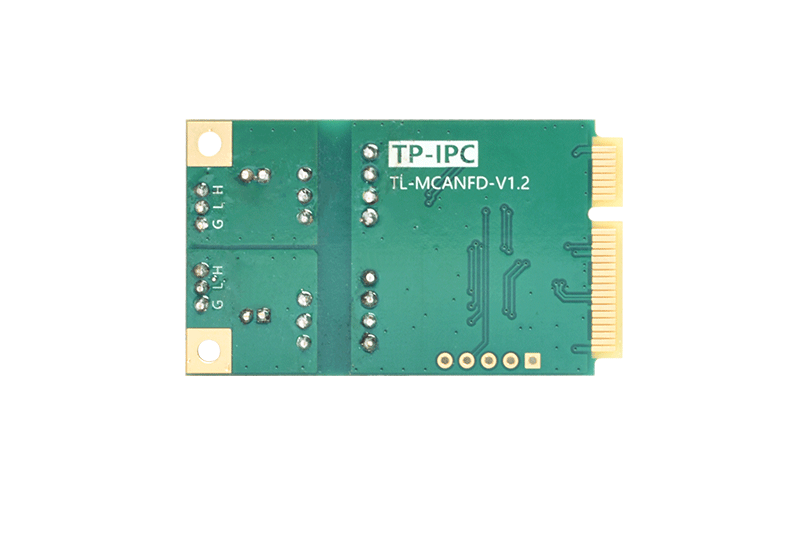

TL-MCANFD-V1.2 | ||
| 接口类型 | 52Pin 的 PCI ExpressMini 插槽 | ||
| CAN接口 | 2个 3PIN PH2.0 卡座 | ||
| 协议转换 | USB与 CAN总线的协议转换 | ||
| 功能 |
支持 CAN2.0A、CAN2.0B 和 CAN FD 协议，支持标准帧和扩展帧、数据帧和远程帧 支持 CANOpen 协议 支持 SocketCAN 协议 |
||
| 支持 120Ω 终端电阻，可以通过跳帽选择使用 | |||
| 支持双向传输，传统 CAN 数据收发、CANFD 收发 | |||
| CAN 通信波特率在 10Kbps~1Mbps 之间可编程 | |||
| CANFD 通信波特率最大在 5Mbps 可编程 | |||
| MiniPcie 接口直接供电，无需外部电源 | |||
| CAN1 与 CAN2 两总线之间采用磁耦隔离，双隔离 DC-DC 电源，隔离电压等级 2500VDC | |||
| 两路 CAN 通道内置共模线圈/共模电感，抑制共模干扰，大大提高抗干扰能力 | |||
| 支持 OTA 远程更新固件 | |||
| 指示灯 | PWR: 电源指示灯; SYS: 微控制器状态灯; CAN1: 通道 1 报文发送指示灯; CAN2: 通道 2 报文发送指示灯; | ||
|
CAN 发送能力 |
6000 帧 /S (双路同时，单路最大6000 帧 /s) |
CAN FD 发送能力(数据长度64) |
1570 帧 /S (双路同时，单路最大1400 帧 /s) |
|
CAN 接收能力 |
13000帧/S (双路同时，单路最大9000 帧 /s) |
CAN FD 接收能力(数据长度64) |
3000 帧 /S (双路同时，单路最大3000 帧 /s) |
| 缓存 | CAN: 666条 / CANFD: 666条 | ||
| CAN接口 EMC等级 | 接触放电±4kV，群脉冲±1kV; | ||
|
软件支持 |
提供 TL_MCANFD.exe 工具软件，直接进行 CAN 总线的配置，实现收发验证。用户可以根据提供参考的 DLL 动态连接库、QT、 C++例程编写开发应用程序，根据实际需求开发 CAN 系统应用软件产品; | ||
| 提供TL_CANOPNE_DEMO.exe 工具软件，进行 CANOPEN 主机协议验证，实现 CANOPEN 主机收发，用户可以根据提供参考的 DLL 动态连接库、QT、C++例程编写开发应用程序,根据实际需求开发 CANOPEN 主机系统应用软件产品; | |||
|
系统支持 |
Linux(x86/ARM64)/ Windows XP/7/8/10 /11 (32/64位) 支持双模块 4 路 CAN 通道，如需更多通道联系销售人员定制支持 |
||
|
工作温度 |
-40~85°C | ||
|
尺寸 |
W*H*D: 30*51*7.7（mm） | ||
