TL-GPIO-ON4（IO模块）
内置工控机，不独立销售。8路DIDO光耦隔离
1毫秒DIO通信频率，4进4出，5000 Vrms隔离
DO单口最大支持2A输出，支持NPN/PNP模式
VCC支持宽工作电源电压5-24VDC
VCC和GND支持反向连接保护
支持C/C++样例程序和测试程序
C#、Python、LabVIEW提供DLL调用
提供详尽的开发技术支持
适用机型系列：
IBOX-105
IBOX-105V2
IBOX-105V3
IBOX-106PLUS
IBOX-107
IBOX-108
IBOX-601
IBOX-602
IBOX-604
选型采购请联系业务经理135-5383-9442
1毫秒DIO通信频率，4进4出，5000 Vrms隔离
DO单口最大支持2A输出，支持NPN/PNP模式
VCC支持宽工作电源电压5-24VDC
VCC和GND支持反向连接保护
支持C/C++样例程序和测试程序
C#、Python、LabVIEW提供DLL调用
提供详尽的开发技术支持
适用机型系列：
IBOX-105
IBOX-105V2
IBOX-105V3
IBOX-106PLUS
IBOX-107
IBOX-108
IBOX-601
IBOX-602
IBOX-604
选型采购请联系业务经理135-5383-9442
特点
| 4*DI带光耦隔离和4*DO带光耦隔离，DO支持NPN/PNP，最高5000 Vrms隔离 |
| VCC支持宽工作电源电压5-24VDC，DO支持高达2A的电流输出 |
| 驱动电流5mA以上 |
| VCC和GND支持反向连接保护 |
| 支持毫秒DIO通信频率 |
| 支持C/C++样例程序和测试程序 |

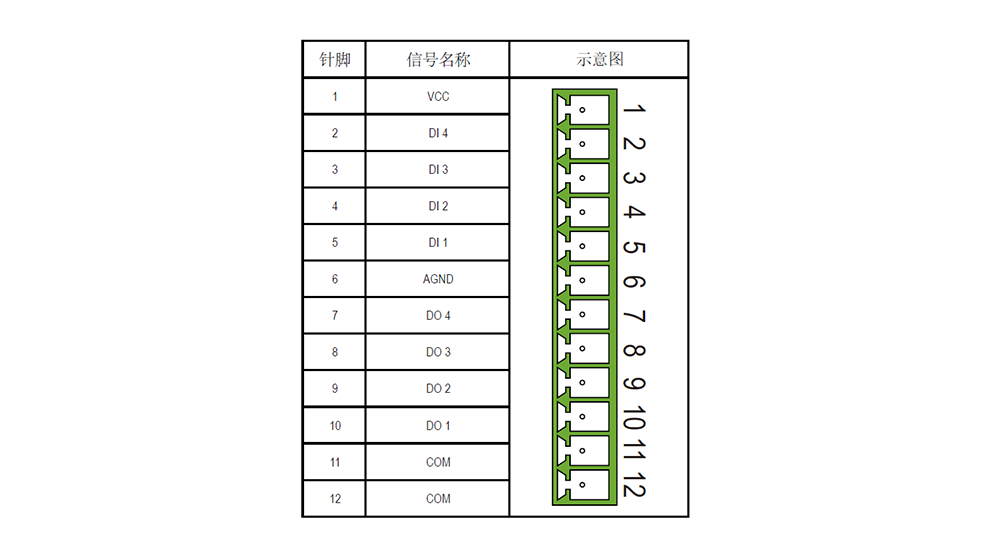

DI规格
| 支持NPN、PNP设备接线方式 |
| 支持信号电平5-24V |
| 驱动电流5mA以上 |
| <2V低电平 |
| >=5高电平 |
| COM为DI公共端 |
DI接线说明
| 当COM(公共端）为高电平时，DI接入低电平（与COM形成回路)，工控机程序检测DI为高电平; |
| 当COM(公共端）为低电平时，DI接入高电平（与COM形成回路)，工控机程序检测DI为高电平; |
| 注意：当COM与DI同时为高电平或同时为低电平时，工控机程序检测DI为低电平。 |
| 信号模式(NPN)和开关模式(PNP)如图1所示 |
|
|
DO规格
|
支持NPN、PNP设备接线方式（拨码方式切换，拨码要VCC断电后操作) |
| 电平大小取决于VCC |
| 每路电流最大支持2A |
| 光耦隔离电压:5KVrms每路电流最大支持2A |
|
AGND-信号地/电源地 |
| 负载模式:最大灌电流: 2A (VC电平要与DO电平一致） |
| 信号模式:最大带载电流:2A |
DO规格
|
工控机程序设置为高电平时，DO输出高电平(电平大小取决于VCC);工控机程序设置为低电平时，DO输出低电平。
|
|
信号模式（PNP)如图2所示
|
|
工控机程序设置为高电平时，DO与GND导通;工控机程序设置为低电平时，DO与GND截止（高阻状态)）。 注意∶ 1、无论DO使用NPN还是 PNP接线模式，VCC与GND都是要连接上的。 2、使用DO前，必须先接VCC供电，否则DO工作异常或者损坏。 |
|
信号模式（PNP)如图3所示
|
