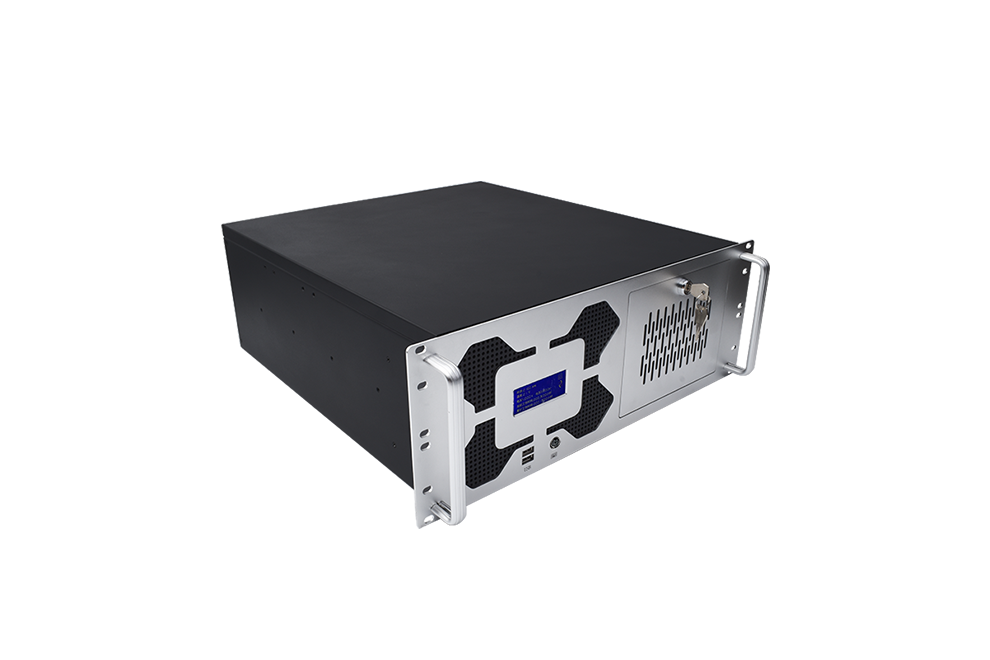

IPC-610E（Q芯片组）

•支持7路PCI/PCIE全长扩展插槽，带加固防震设计
•采用模块化Intel® 2-14代酷睿桌面高性能处理器
•前置工控机状态监测模块（CPU 风扇温度电压）
•板载2路Intel千兆网卡，4路RS232/RS485/RS422串口
•全铝合金无痕面板，全新设计，高端大气
•免工具开箱方便维护的设计
•全尺寸机箱设计，丰富的扩展接口，支持定制

产品报价 135-5383-9442（同微）

下载IPC-610E（Q系列）产品彩页

详情规格

型号	IPC-610E
支持操作系统	Win 7, Win 8, Win 10, Win11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES 7; Win 10 IoT
CPU	芯片组	Intel® Q270	Intel®Q470	Intel®Q670
	处理器插槽	Intel® LGA1155	Intel® LGA1200	Intel® LGA1700
	型号/系列	Intel® 酷睿™ 6-9 代处理器	Intel® 酷睿™10 代处理器	Intel® 酷睿™ 12-14 代处理器
	TDP	最大125W	最大125W	最大125W
内存	数量/规格	4*U-DIMM 插槽	4*U-DIMM 插槽	4*U-DIMM 插槽
	频率	DDR4-2133/2400MHz	DDR4-2400/2666/2933MHz	DDR4-3200MHz
	容量	最大64GB	最大128GB
存储	SATA	4*SATA3.0硬盘插槽，支持RAID(0/1/5/10)
	M.2	1*M.2 M-key插槽（支持PCIE3.0 X4 NVMe/SATA,2242/2280）
I/O接口	COM	4RS232+1RS232/RS485/RS422(COM3)+1*RS232/RS485(COM4)
	网口	1i219+1225千兆网卡	1i219+1i211千兆网卡	1i219+1i225千兆网卡
	USB	6USB3.0；2USB2.0；5*内置USB2.0针脚
	视频	1DVI：1920x1200@60Hz 1HDMI：4096x2160@24Hz 1VGA：19201200@60Hz (内置1*eDP1920x1200@60Hz）	1DVI(DVI-D)1920x1200@60Hz 1HDMI 4096x2160@30Hz 1VGA 19201200@60Hz (内置1*eDP4096x2304@60Hz)
	SIM	1*内置SIM卡插槽连接 Mini-PCIe, 支持 3G/4G 无线上网
	音频	板载ALC662 6 声道高保真音频控制器,1* Line-out( 绿色)，1* MICK( 红色)
电源	供电	AC 220V
	接口	品字型插头
	功耗	130-200W（取决于CPU 及配置）
扩展能力	扩展槽	2PCI-E X16插槽（PCIE X16,3.0） 3PCI-E X4插槽（PCI-E3.0） 2PCI插槽 1PCI CLK,66MHz/33MHz启用/禁用选择跳线		2PCI-E X16插槽（PCIE X8，4.0） 3PCI-E X4插槽（PCIE X4，4.0） 1PCI-E X4插槽（PCIE X4，3.0） 1PCI插槽;1*PCI CLK66MHz 启用/禁用选择跳线
	内置接口	1* Mini-PCIe和SIM卡插槽 (PCIe+USB2.0,支持WiFi或4G)		1*M.2 2230 E-key插槽 (PCIE+USB2.0+CAVi,支持WIFI+蓝牙)
环境	工作温度	-10 ~ 60 ° C
	贮存温度	-40 ~ 85 ° C
	相对湿度	40 °C @ 95%, 无冷凝
物理特性	产品尺寸	489* 175* 485mm (W* H* D)
	净重	11.7KG( 最终重量以实际配置为准)
	材质/结构	钣金+ 铝合金/ 开放式有风扇主动散热

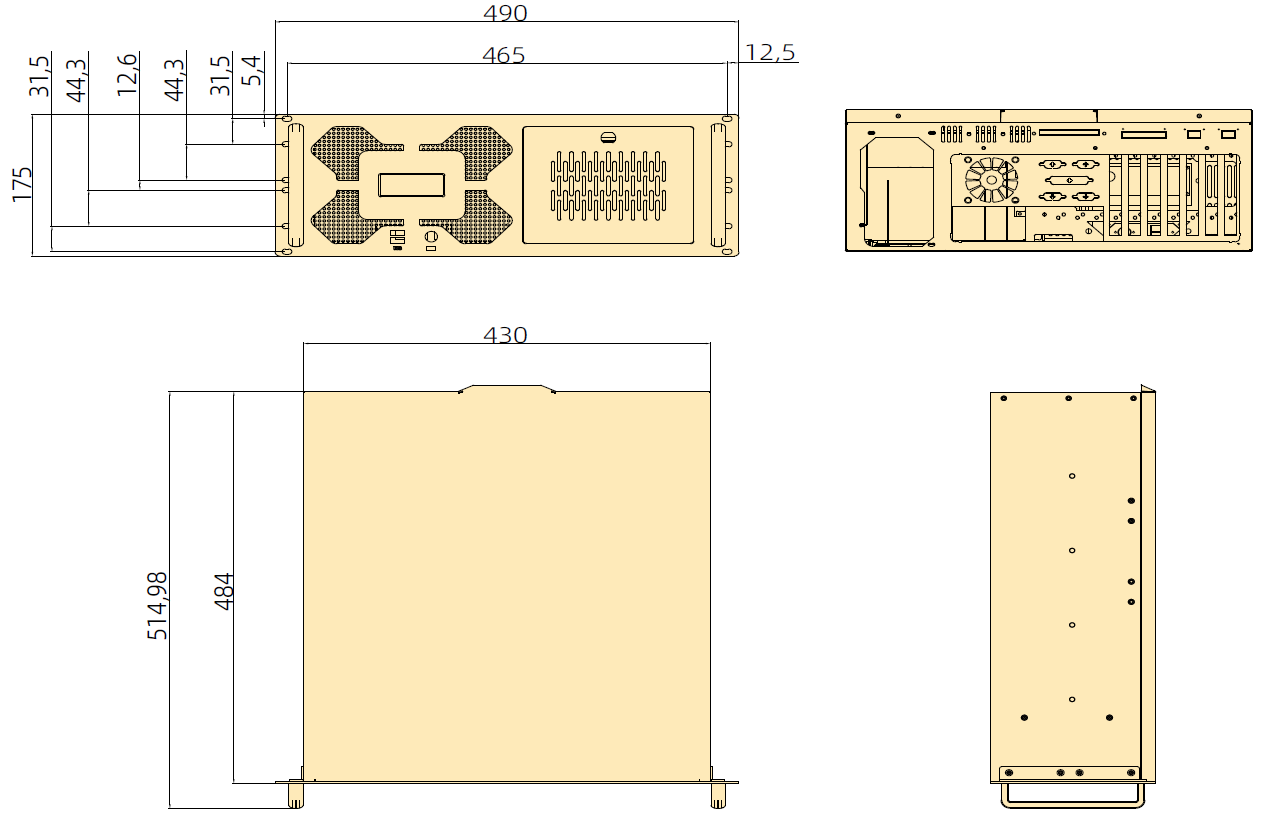

产品尺寸

单位：mm

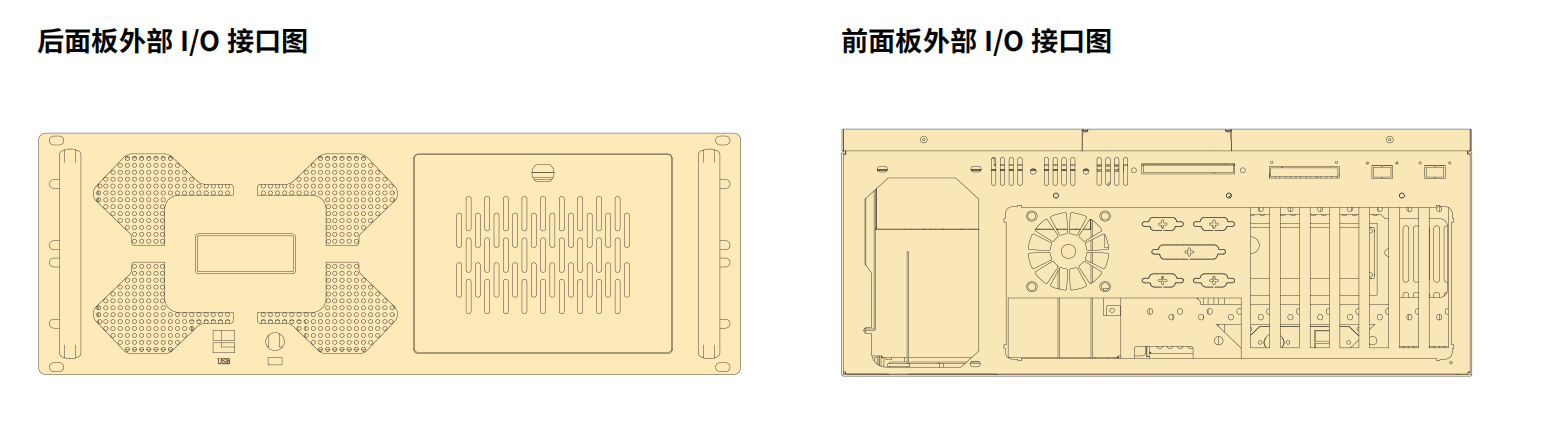

接口简介/filedownload/995297

SO-DIMM

内存插槽

mSATA

3.0插槽

2.5寸SATA

硬盘插座

M.2

B-key 插槽

全尺寸

MINI-PCIe

COM 通讯接口
（RS232/422/485)

千兆网口

USB2.0

USB3.0

内置USB2.0接口

HDMI	VGA	Mic In	Line Out	PS/2	内置SIM卡槽	内置8路GPIO	远程开关	电源输入
1	1	1	1	/	1	/	1	AC220V

包装清单

默认项	数量	可选项	数量
IPC-610E 主机	1	美规品字三插电源线 1.5 米	-
壁挂支架	2	欧规品字三插电源线 1.5 米	-
电源适配器	1	英规品字三插电源线 1.5 米	-
国标品字三插电源线1.5米	1	VESA安装套件	-
保修卡/合格证	1	DIN导轨安装套件	-
产品安装使用说明	1		-

详情规格

CPU型号	核心代码	核心数	线程总数	睿频	主频	缓存	TDP	内存型号	显卡型号
Intel® Celeron® G1610	Ivy Bridge	2	2	-	2.60GHz	2 MB Intel® Smart Cache	55W	DDR3	Intel® HD Graphics
Intel® Core™ i3-3210	Ivy Bridge	2	4	3.20 GHz	3.20 GHz	3 MB Intel® Smart Cache	55W	DDR3	Intel® HD Graphics 2500
Intel® Core™ i5-3470	Ivy Bridge	4	4	3.60 GHz	3.20 GHz	6 MB Intel® Smart Cache	77W	DDR3	Intel® HD Graphics 2500
Intel® Core™ i7-3770	Ivy Bridge	4	8	3.90 GHz	3.40 GHz	2 MB Intel® Smart Cache	77W	DDR3	Intel® HD Graphics4000
Intel® Celeron® G1840	Haswell	2	2	-	2.80 GHz	2MB	53W	DDR3	Intel® HD Graphics
Intel® Core™ I3-4130	Haswell	2	4	-	3.40 GHz	3 MB Intel® Smart Cache	54W	DDR3	Intel® HD Graphics 4400
Intel® Core™ i5-4570	Haswell	4	4	3.60 GHz	3.20 GHz	6 MB Intel® Smart Cache	84W	DDR3	Intel® HD Graphics 4600
Intel® Core™ i7-4770	Haswell	4	8	3.90 GHz	3.40 GHz	8 MB Intel® Smart Cache	84W	DDR3	Intel® HD Graphics 4600
Intel® Core™ i3-6100	Skylake	2	4	-	3.70 GHz	3 MB Intel® Smart Cache	51W	DDR3	Intel® HD Graphics 530
Intel® Core™ i5-6400	Skylake	4	4	3.30 GHz	3.70 GHz	6 MB Intel® Smart Cache	65W	DDR3/4	Intel® HD Graphics 530
Intel® Core™ i7-6700	Skylake	4	8	4.00 GHz	3.40 GHz	8 MB Intel® Smart Cache	65W	DDR3/4	Intel® HD Graphics 530
Intel® Pentium® Gold G5400	Coffee Lake	2	4	-	3.70 GHz	4 MB Intel® Smart Cache	58W	DDR4	Intel® UHD Graphics 610
Intel® Core™ i3-8100	Coffee Lake	4	4	-	3.60 GHz	6 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ i3-9100	Coffee Lake	4	4	4.20 GHz	3.60 GHz	6 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ i5-8400	Coffee Lake	6	6	4.00 GHz	2.80 GHz	9 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ i5-9400	Coffee Lake	6	6	4.10 GHz	2.90 GHz	9 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ i7-9700	Coffee Lake	8	8	4.70 GHz	3.00 GHz	12 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ I3-10100	Coffee Lake	4	8	4.30 GHz	3.60GHz	6 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ i5-10400	Comet Lake	6	12	4.30 GHz	3.60 GHz	12 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ i7-10700	Comet Lake	8	16	4.80 GHz	2.90 GHz	16 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 630
Intel® Core™ i3-12100	Alder Lake	4	8	4.30 GHz	3.30 GHz	12 MB Intel® Smart Cache	60W	DDR4	Intel® UHD Graphics 730
Intel® Core™ i5-12400	Alder Lake	6	12	4.40 GHz	2.50 GHz	18 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 730
Intel® Core™ i7-12700	Alder Lake	12	20	4.90 GHz	2.10 GHz	25 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 770
Intel® Core™ i3-14100	Raptor Lake	4	8	4.70 GHz	3.50 GHz	12 MB Intel® Smart Cache	60W	DDR4	Intel® UHD Graphics 730
Intel® Core™ i5-14400	Raptor Lake	10	16	4.70 GHz	2.50GHz	20 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 730
Intel® Core™ i7-14700	Raptor Lake	20	28	5.40 GHz	2.10 GHz	33 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 770
Intel® Core™ i9-14900	Raptor Lake	24	32	5.80 GHz	2.00GHz	36 MB Intel® Smart Cache	65W	DDR4	Intel® UHD Graphics 770

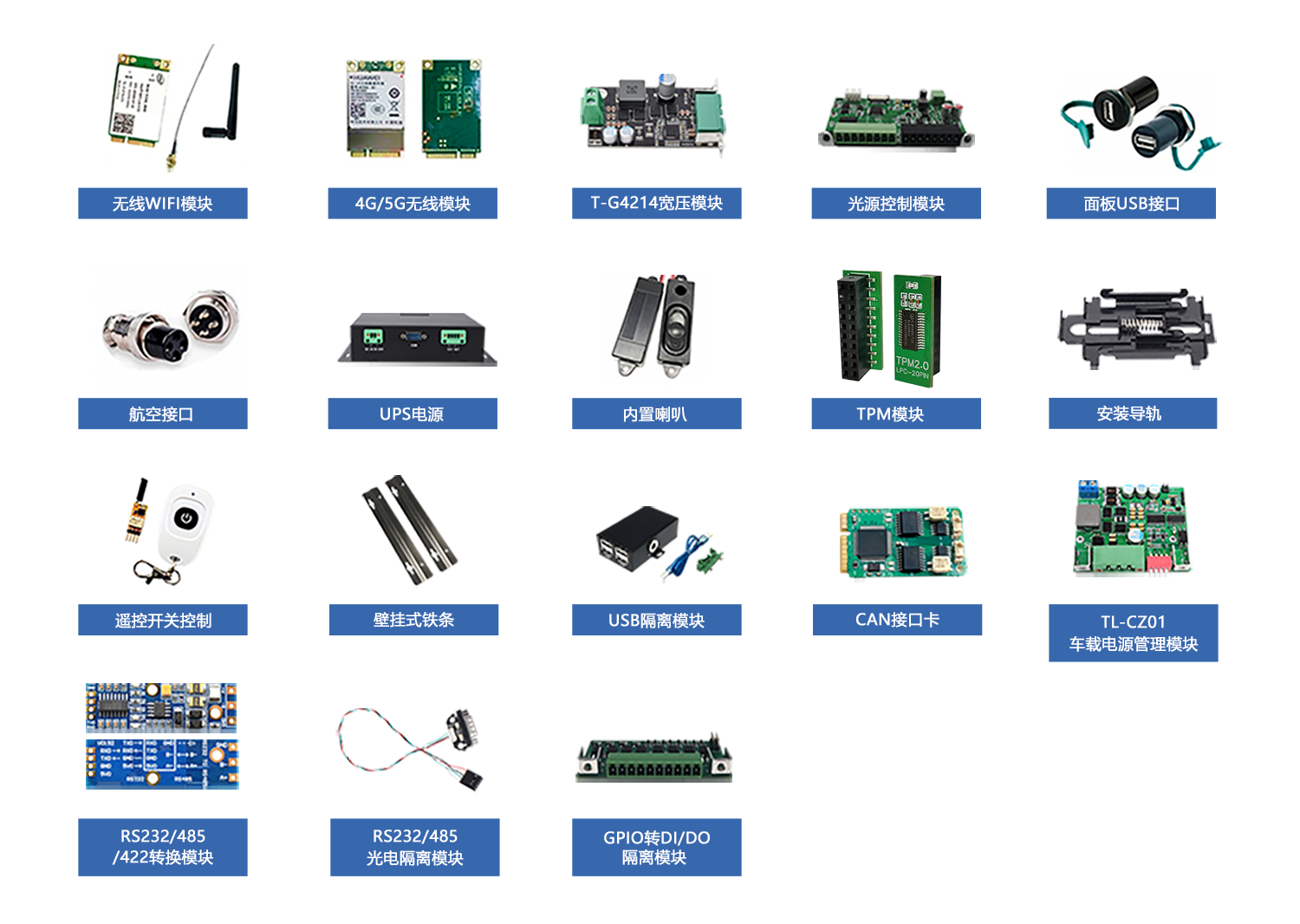

可选配件清单

可选项	型号	描述
GPIO转DI DO模块	TL-GPIO-ON4	默认 0-5V 电平信号转换为 9-24V，支持信号模式和开关模式
4G 无线模块	4G全网通	支持3G/4G无线上网，手机卡/物联卡流量可用
5G 无线模块	5G全网通	支持4G/5G无线上网，手机卡/物联卡流量可用
WiFi 模块	AC3160	支持WiFi无线上网，2.4G&5.0G双频
双通道CAN-Bus 模组	TL-AITOPS	Al算力加速模组，支持的框架:TensorFLow,TensorFlow Lite,ONNX,Keras, Pytorch
RS232转RS422/RS485模块	IPC-WGA232	RS232 转 RS422/RS485/TTL 模块(带浪涌保护)
