AC-TLZ39-4PG
•搭载Intel® 8 - 9代i3/i5/i7酷睿高性能桌面处理器，性能强悍
•搭载6路千兆网口，其中4路PoE支持IEEE 802.3af供电标准
•集成4路12/24V光源输出，支持外触发，专注视觉行业应用
•16路数字量DI/DO输入输出，5-24V宽压电平设计
•2*RS232/RS485(开关切换)，带数字电容隔离 TVS浪涌保护
•双M.2固态硬盘高速存储，支持同步/异步高清视频输出
•支持4G/5G/WiFi无线网络，支持无线远程控制协助
•支持DC 19-36V宽压供电，抗电流干扰能力强
•开放式格栅内嵌高性能散热风扇，兼顾散热和美学
•搭载6路千兆网口，其中4路PoE支持IEEE 802.3af供电标准
•集成4路12/24V光源输出，支持外触发，专注视觉行业应用
•16路数字量DI/DO输入输出，5-24V宽压电平设计
•2*RS232/RS485(开关切换)，带数字电容隔离 TVS浪涌保护
•双M.2固态硬盘高速存储，支持同步/异步高清视频输出
•支持4G/5G/WiFi无线网络，支持无线远程控制协助
•支持DC 19-36V宽压供电，抗电流干扰能力强
•开放式格栅内嵌高性能散热风扇，兼顾散热和美学
详情规格
|
型号 |
AC-TLZ39-4PG | ||||
|
支持操作系统 |
Win 7, Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES 7; Win 10 IoT | ||||
| CPU | Z390(CFL-S)，TDP为6W | ||||
|
内存 |
数量/规格 | Intel® H670 Chipset | |||
|
存储 |
M.2 |
1* M.2 Key M 2280 PCIE 3.0 x4 支持MVNE协议硬盘 | |||
| 1* M.2 Key M 2280 自适应SATA 6Gps/PCIE 3.0 x4 硬盘 | |||||
|
I/O接口 |
COM | 2* RS232/RS485,通过开关切换,支持数字隔离、电源隔离,ESD保护（8KV/15KV)、EFT保护(2KV)浪涌(6KV) 注意:COM3 由I/O光源模块独占进行通讯 |
|||
| 千兆网口 | 6*Intel®I210AT，支持网络唤醒、PXE功能，其中 4 路支持PoE 标准IEEE802.3af ，单口最大15W | ||||
| USB | 4* USB 3.0; 2* USB2.0; 1*内置USB2.0接口 | ||||
| 视频 | 1* HDMI,支持3840 x 2160@30Hz / 1920 x 1080 @60Hz 1* DP,支持3840 x 2160 @ 60Hz |
||||
| 音频 | 带有5.1声道HD音频编解码器Realtek ALC897 | ||||
| 电源 | 支持DC 19 - 36V输入，4-Pin 凤凰端子，5.08mm | ||||
|
SIM |
1* 外置 nano SIM 卡插槽连接 M.2 Key B 3042/3052,支持 5G无线上网 | ||||
|
特色网口 |
16路 GPIO (8路输入/ 8路输出，输入范围5-24V, 10*2Pin, 2.54mm,凤凰端子， 由I/O扩展) 4路光源输出（12V / 24V可选 ，单路最高支持2A，总输出最大功率90W，不支持带电插拔） 4路光源外触发信号（集成在4*2Pin, 2.54mm凤凰端子） |
||||
|
内置接口 |
1* M.2 2230 E-key 插槽 (PCIE3.0 x1+USB2.0),支持WiFi+蓝牙 1* 全尺寸 Mini-PCIe (PCIe+USB2.0)，可扩展CAN/网口/串口/ 4G /WiFi等功能 注意：Mini-PCIe槽位可改为支持mSATA |
||||
|
环境 |
工作温度 |
-10 ~ 60 ° C |
|||
| 存储温度 | -40 ~ 85 °C (-40~185 °F) | ||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
||||
|
物理特性 |
产品尺寸 |
216.57*57.13*166.82 mm (W* H* D) |
|||
|
净重 |
2.5KG (最终重量以实际配置为准) |
||||
|
材质结构 |
铝合金/无风扇/封闭式/无线缆/模块化/铝合金+铜管被动散热/兼容扩展卡 | ||||

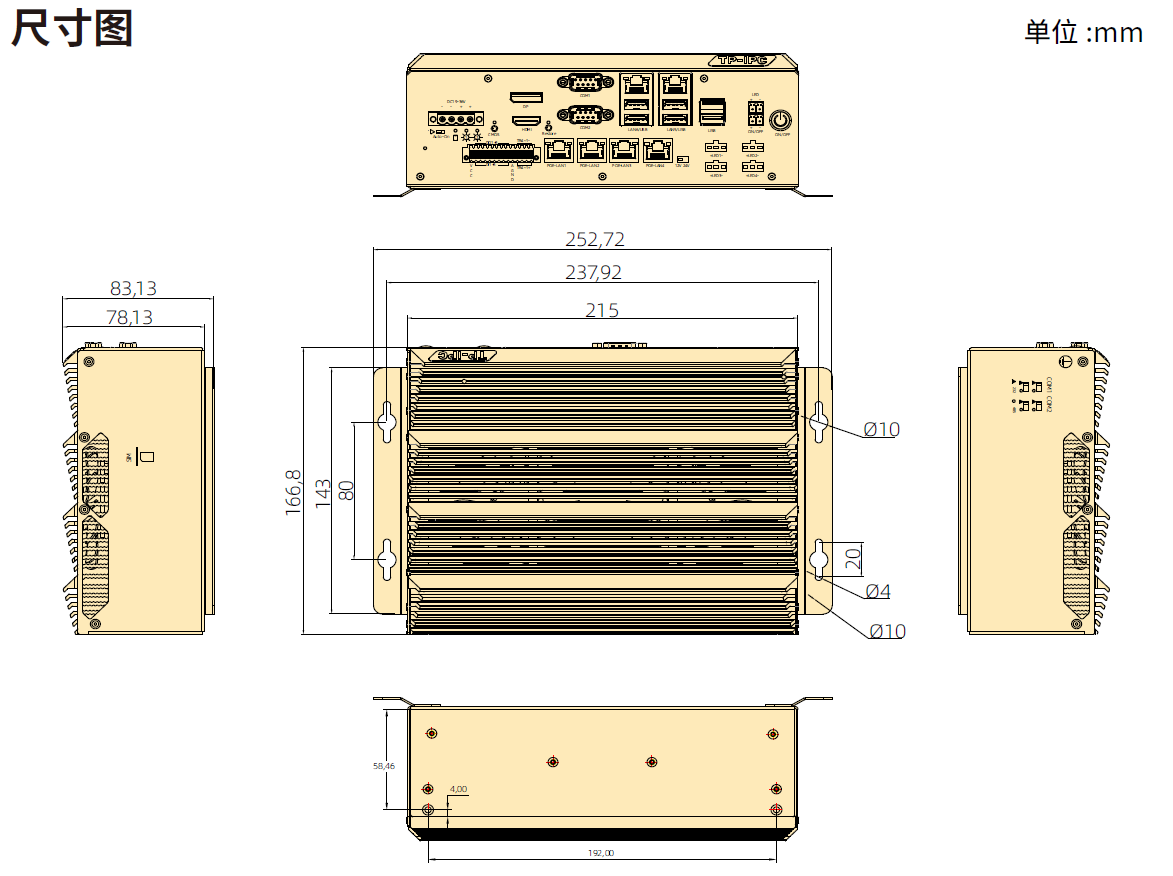

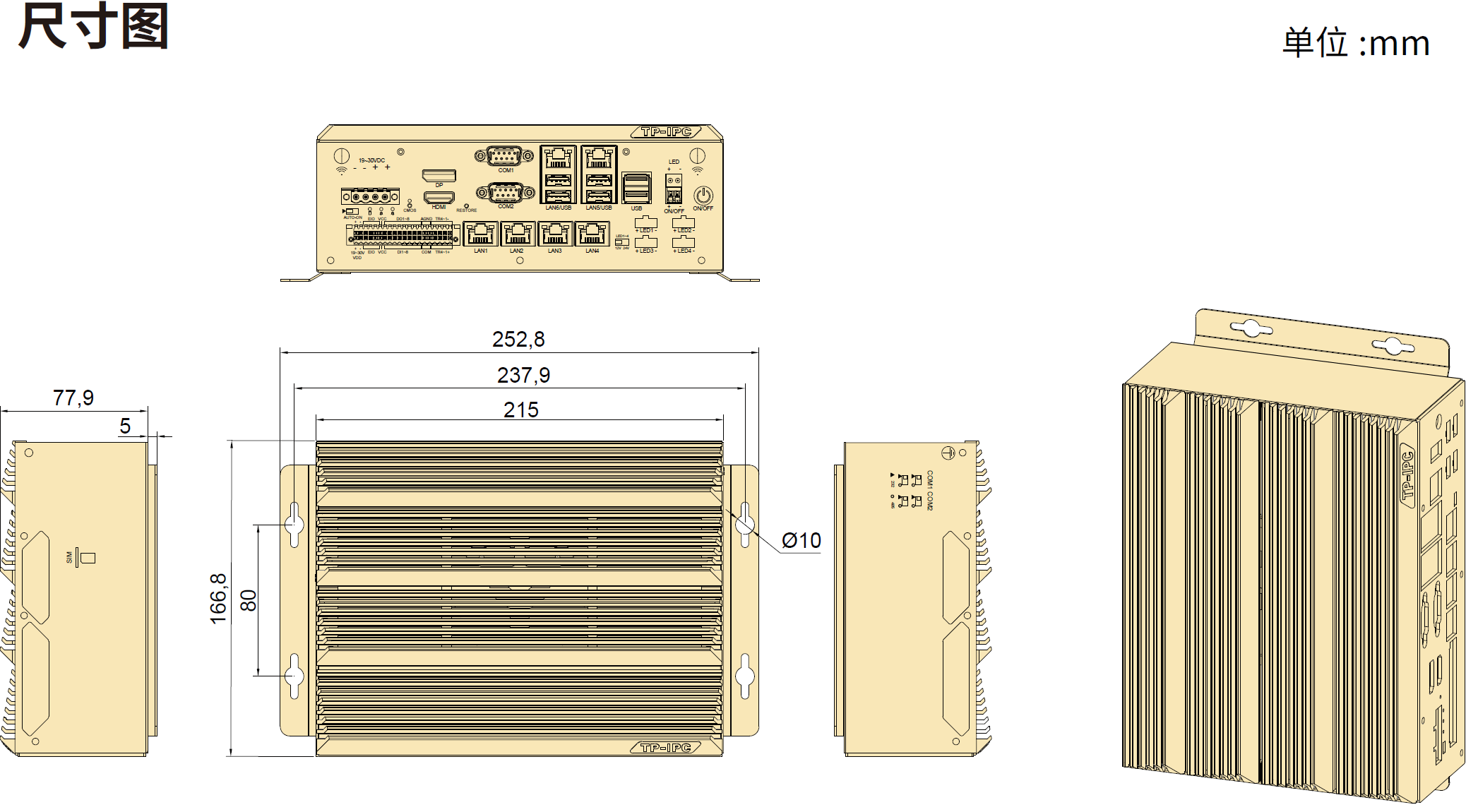

产品尺寸
 |

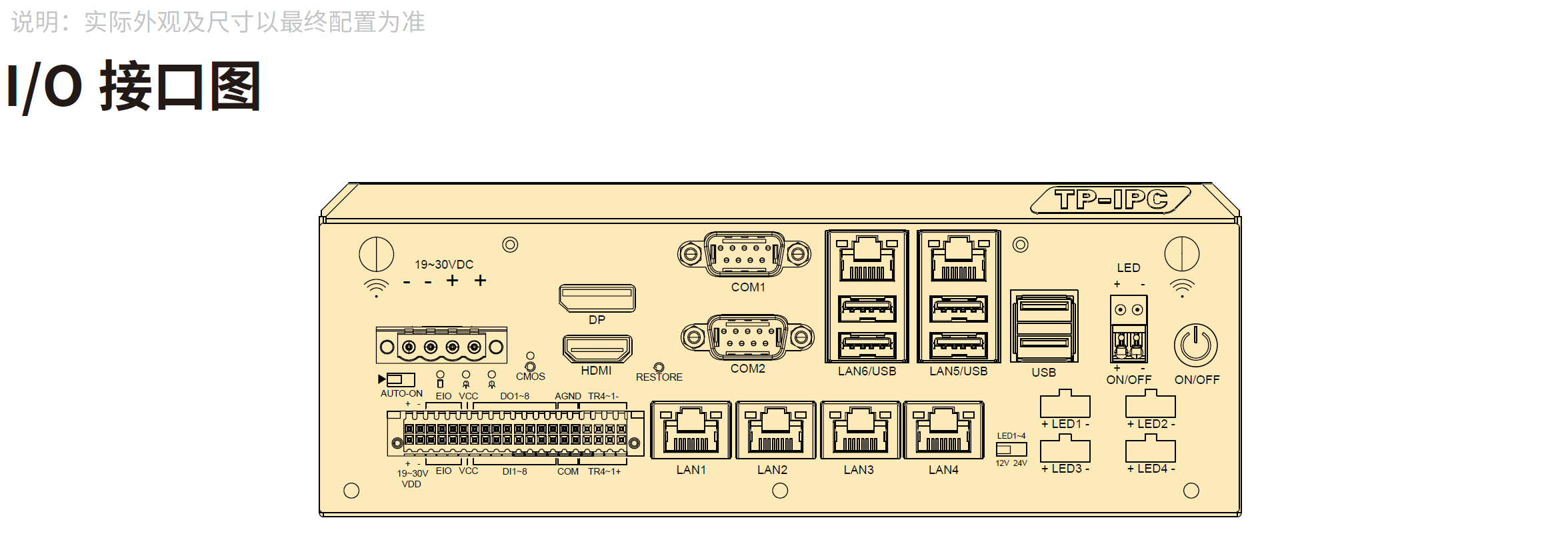

接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
M.2 2230 Key E插槽 |
M.2 3042/3052 Key B |
PCle/PCI插槽 | 全尺寸Mini-PCIe |
M.2 2230 E-key 插槽 |
DB9 COM口（RS232/485） |
DB9 COM口（RS232） |
内置RS232 针脚 |
千兆网卡 |
| 1 | 2 | 1 | 2-4 | 1 | 1 | 1 | 4 | 1 | 1 | 3 |
|
USB3.0 |
USB2.0 |
内置USB2.0接口 |
HDMI | DP |
SIM卡槽 |
远程开关 | GPIO | 光源 | 电输输入 |
| 4 | 2 | 1 | 1 | 1 | 1 | 1 | 8路DI/8路DO | 4路 | DC19-36v |
CPU可选清单
|
CPU型号 |
核心代号 |
核心数 |
线程总数 |
睿频 | 主频 |
缓 存 |
处理器功耗 |
内存类型 |
显卡型号 |
| Intel® Core™ I3-8100 | Coffee Lake |
4 |
4 |
- | 3.60 GHz | 6 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I5-8500 | Coffee Lake |
6 |
6 |
4.10GHz |
3.00GHz |
9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I7-8700 | Coffee Lake |
6 |
12 |
4.60GHz |
3.20 GHz |
12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I3-9300 | Coffee Lake |
4 |
4 |
4.30GHz |
3.70GHz |
8 MB Intel® Smart Cache | 62W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I5-9400 | Coffee Lake |
6 |
6 |
4.10GHz |
2.90 GHz |
9 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
| Intel® Core™ I7-9700 | Coffee Lake |
8 |
8 |
4.70GHz |
3.00 GHz |
12 MB Intel® Smart Cache | 65W | DDR4 | Intel® UHD Graphics630 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| AC-TLZ39-4PG 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
|
电源适配器 |
1 |
欧规品字三插电源线 1.5 米 |
- |
|
保修卡/合格证 |
1 |
英规品字三插电源线 1.5 米 |
- |
|
产品安装使用说明 |
1 |
||
| 国标品字三插电源线1.5米 | 1 |
可选配件清单
| 可选项 | 型号 | 描述 |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| 5G模块 | 5G全网通 | 支持4G/5G无线上网，手机卡/物联卡流量可用 |
| EtherCAT 模块 | - | EtherCAT 主站，最大支持16 从站（伺服+IO）/1ms 周期 |
| WiFi 模块 | AC 7265/8265 | 支持WiFi无线上网，2.4G&5.0G双频 |
！！注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
