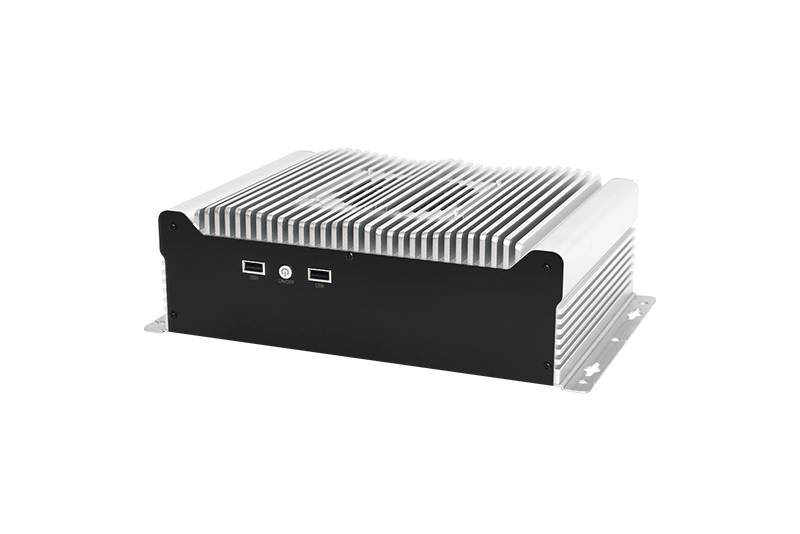

IBOX-605国产化系列
国产海光 3350 /兆芯 x86架构高性能处理器
板载 风华2号 3F99A6S 国产GPU 2G 显存
兼容x86指令集，适配主流国产麒麟/统信/Ubuntu等操作系统
2 路千兆以太网接口，支持10/100/1000 Mbps自适应
2 路 RS-232/485/422串行通讯接口
支持选配WiFi无线网络上网，支持无线远程控制协助
选型采购请联系业务经理135-5383-9442
板载 风华2号 3F99A6S 国产GPU 2G 显存
兼容x86指令集，适配主流国产麒麟/统信/Ubuntu等操作系统
2 路千兆以太网接口，支持10/100/1000 Mbps自适应
2 路 RS-232/485/422串行通讯接口
支持选配WiFi无线网络上网，支持无线远程控制协助
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
IBOX-605-HG3522 | IBOX-605-KX7022 | ||||
|
操作系统 |
Kylin 麒麟 /UOS 统信 /Ubuntu 等系统 | |||||
| 处理器 | 海光 3 号系列处理器 3350，8 核心 16 线程，基频 3.00GHz | 兆芯 KX-7000 处理器，8 核心 8 线程，基频 3.50GHz | ||||
| TDP | 50W | 35W | ||||
| 内存 | 2* DDR4 2666 MHz SODIMM 内存插槽，最大支持 64GB | 2* DDR4 3200 MHz SODIMM 内存插槽，最大支持 64GB | ||||
|
存储 |
1* M.2 Key M 2280，支持 PCIE4.0 x4 NVME 1* 7pin SATA3.0 硬盘接口，传输速率达 6Gbps |
1* M.2 Key M 2280，支持 PCIE3.0 x4 NVME/SATA 自适应 1* 7pin SATA3.0 硬盘接口，传输速率达 6Gbps |
||||
|
网口 |
2* YT6801 千兆网卡，支持网络唤醒、PXE 功能 | |||||
|
GPU |
风华 2 号 3F99A6S，显存 LPDDR4 2G | C-1190，支持 DirectX 12 OpenGL 4.6, OpenCL1.2, 支持 4K/60Hz | ||||
|
I/O接口 |
COM | 2* DB9 RS232，支持 RS232/485/422 协议，通过跳帽切换 | ||||
| USB |
2* Type-A USB3.0 接口 (5Gbps) 内置 4* USB2.0 接口 ,2*5 pin 内置 2* USB3.0 接口 ,2*10 pin |
|||||
| 视频 | 1* HDMI 接口，最大分辨率支持 1920X1080@60Hz 1* VGA 接口，最大分辨率支持 1920X1080@60Hz |
1* HDMI 接口，最大分辨率支持 3840X2160@60Hz 1* VGA 接口，最大分辨率支持 1920X1080@60Hz |
||||
| 音频 |
集成 KT02F22-B 声卡，支持 Line-out,MIC IN, 左右声道功放 功放支持 4Ω 3W 喇叭 |
板载 ALC897 7.1+2 声道高保真音频控制器，支持 Line-out,MIC IN, 左右声道功放 功放支持 4Ω 3W 喇叭 |
||||
| 电源 | 支持 DC 9-36V，内置宽压模块，1*5P 5.08mm 凤凰端子 | |||||
| 内置接口 |
1* M.2 KEY E 2230 插槽 ,PCIe+USB 2.0 信号，支持选配 WIFI/ 蓝牙模块 1* PCIE4.0 X8 插槽（默认不引出） 1* TPM 接口 1* PS/2 键盘鼠标接口 |
1* M.2 KEY E 2230 插槽 ,PCIe+USB 2.0 信号，支持选配 WIFI/ 蓝牙模块 1* TPM 接口 1* PS/2 键盘鼠标接口 |
||||
| GPIO | 4 个 GPI + 4 个 GPO | |||||
| 特色功能 | 看门狗定时器（0~255 秒），CMOS 清除 | |||||
|
环境 |
工作温度 |
-10 ~ 40 °C |
||||
| 存储温度 | -40 ~ 70 °C (-40~185°F) | |||||
|
相对湿度 |
40 °C @ 95%, 无冷凝 |
|||||
|
物理特性 |

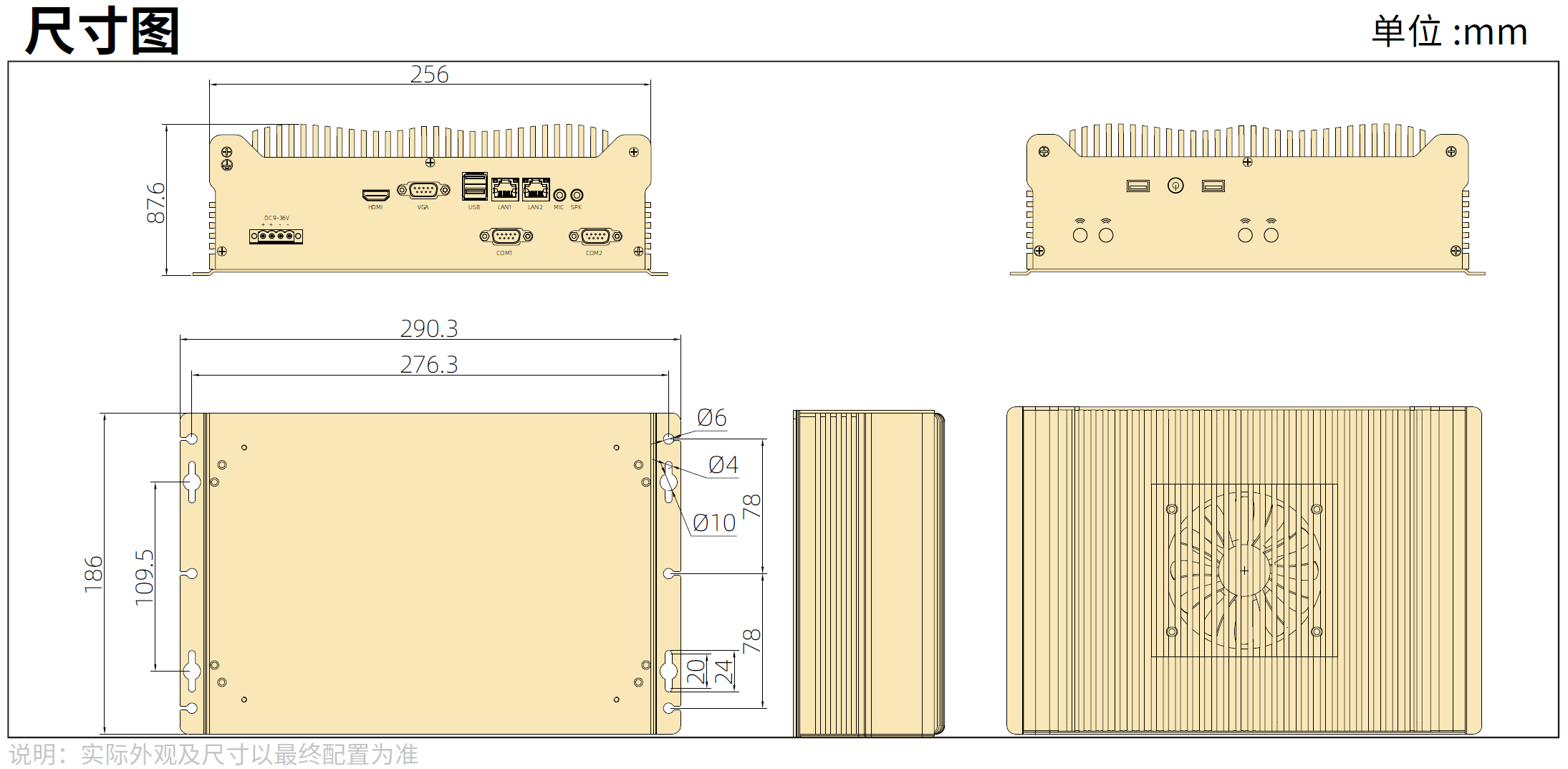

产品尺寸 |
290.3* 87.6* 186 mm (W* H* D) |
||||
| 净重 |
约 3.3 KG（以实际配置为准） |
|||||
|
材质/结构 |
铝合金 / 隐藏式散热风扇（兆芯为无风扇设计）/ 封闭式 / 模块化 / 铝合金 + 铜管主动散热 / 兼容扩展卡 | |||||
  |

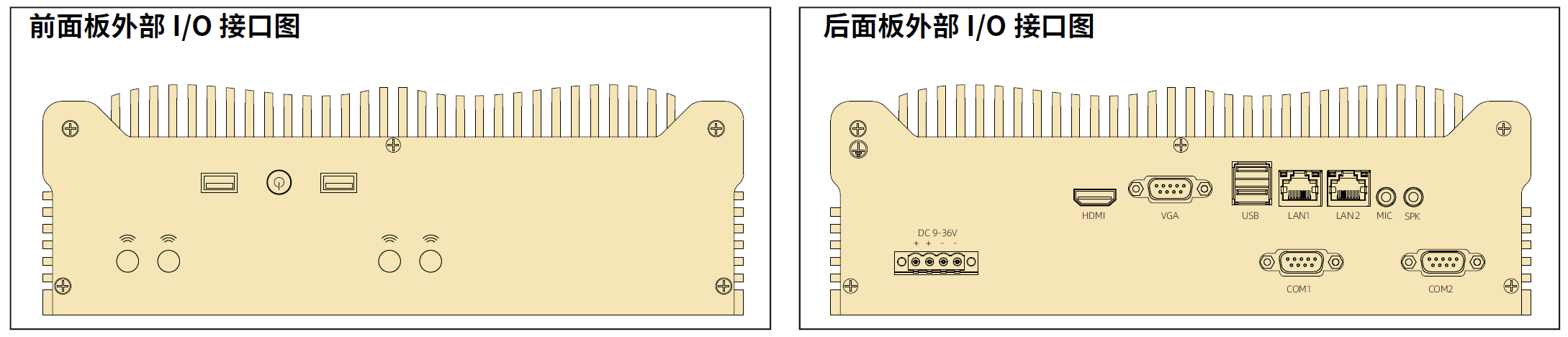

接口简介
|
SO-DIMM 内存插槽 |
M.2 2280 M-key 插槽 |
SATA3.0 7P 连接器 |
M.2 2230 E-key 插槽 |
COM （RS232/485/422) |
内置 PS/2 |
千兆网口 |
| 2 | 1 | 1 | 1 | 2 | 1 | 2 |
| USB3.0 |
内置 USB3.0接口 |
内置 USB2.0接口 |
HDMI |
VGA | Line_out | MIC | 电源输入 |
| 2 | 2 | 4 | 1 | 1 | 1 | 1 | DC 9-36V |
‼注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
CPU可选清单
|
CPU型号 |
核心代号 | 核心数 | 线程总数 | 睿频 | 主频 | 缓存 | 处理器功耗 | 内存类型 |
| 海光 3350 | 海光 3号系列 | 8 | 16 | 3.30 GHz | 3.00GHz | 16MB L3 Cache | 50W | DDR4 2666 MHz |
| 兆芯 KX-7000 | 开先系列 | 8 | 8 | 3.60 GHz | 3.50GHz | 32MB L3 Cache | 35W | DDR4 3200 MHz |
可选配件清单
| 可选项 | 型号 | 描述 |
| GPIO转DI DO模块 | TL-GPIO-ON4 | 默认 0-5V 电平信号转换为 9-24V电平信号与NPN开关信号 |
| USB 16 路 GPIO | TL-USB16IO | 支持 5-24V 电平信号与 NPN 开关信号，8路 DI 和 8路 DO |
| USB 32 路 GPIO | TL-USB32IO | 支持 5-24V 电平信号与 NPN 开关信号，16路 DI 和 16路 DO，PWM，模拟量输入输出 |
| WiFi 蓝牙 模块 | AX210 | 支持 WIFI 6E 无线上网，2.4Ghz，5.0Ghz，6.0Ghz 三频，蓝牙 5.3 |
| 双通道CAN-Bus 模组 | TL-CANFD | 2路 CAN 总线，支持多卡构建 4路 CAN （支持二次开发） |
包装清单
|
默认项 |
数量 |
可选项 |
数量 |
| IBOX-605 国产化系列 主机 |
1 |
美规品字三插电源线 1.5 米 |
- |
| 国标品字三插电源线1.5米 |
1 |
欧规品字三插电源线 1.5 米 |
- |
| 保修卡/合格证 | 1 |
英规品字三插电源线 1.5 米 |
- |
| 产品安装使用说明 | 1 | 可更换硬盘驱动器支架套件 |
- |
