国产化一体机系列

国产 海光3350/兆芯KX-7000 x86架构处理器
板载风华2号 GPU 2G显存/核心显卡C-1190
支持银河麒麟/统信/Ubuntu等国产操作系统
2路千兆以太网接口，支持10/100/1000 Mbps自适应
2*RS232串口，支持RS485/422功能，通过跳帽设置
电容式/电阻式工业触摸屏，适用与多种恶劣环境
支持嵌入/壁挂/VESA/桌面式安装，满足各种场景安装
铝合金密封式无风扇散热设计，防尘防震抗干扰
双后壳选择，薄款精致简约，厚款接口丰富
配置款式齐全，支持多样接口搭配
超薄设计，整体厚度不到60毫米


选型采购请联系业务经理135-5383-9442
끅 产品报价 135-5383-9442（同微）

下载 国产化一体机 产品彩页



详情规格





型号

 国产化一体机

支持操作系统

 Kylin 麒麟 /UOS 统信 /Ubuntu

CPU

 型号 海光 3350 兆芯 KX-7000
核心频率 8核16线程，主频3.0GHz 8核8线程，主频3.5GHz
TDP 65W 35W

内存

 数量和类型 2*DDR4 SO-DIMM 插座，2666MHz
最大支持64GB		 2*DDR4 SO-DIMM 插座，3200MHz
最大支持64GB

独立/核心显卡

 型号 板载 风华2号3F99A6SLP,DDR4 2G 核心显卡 C-1190

存储

 M.2 1* M.2 2280 M-key, 支持 PCIex4 Gen4.0 NVMe 1* M.2 2280 M-key, 支持 PCIex4 Gen3.0 NVMe/SATA 自适应
SATA 1* 2.5" 7pin SATA3.0 硬盘插槽（6Gb/s）

接口

 COM 2* RS232 串口，支持RS485/422功能，通过跳帽设置
网口 2*YT6801 千兆网口，支持网络唤醒 /PXE
USB 2* Type-A USB3.0 接口 (5Gbps)
视频 1* HDMI2.0 最大分辨率支持3840X2160@60Hz，1* VGA 最大分辨率支持1920x1080@60Hz
音频 集成 KT02F22-B 声卡
支持Line-out,MICK, 功放
功放支持4Ω3W 喇叭		 板载 ALC897 7.1+2 声道高保真音频控制器
支持 MIC/Line-out. 功放
功放支持4Ω3W 喇叭
拓展接口 1* M.2 Key E 2230 插槽，支持选配 M.2 WIFI/ 蓝牙模块
电源 12V DC;1* DC 圆形供电接口 (5.5* 2.5mm)，可选9-30V 直流电源模块，带接线端子
其他 内置1*8位 GPIO 针脚 (默认4输入4输出)；
可选: 1* 接线板 (4 Pin，3.81 毫米间距)，带远程开关和电源指示灯

环境

工作温度

非触摸式: -20~70°C; 电容式: -20~70°C; 电阻式: -10~50°C; (含0.7m/s 气流)
存储温度 非触摸式: -30 ~ 80°C; 电容式: -20 ~ 70°C; 电阻式: -20 ~ 50°C

相对湿度

40°C @ 95%，无冷凝

物理特性

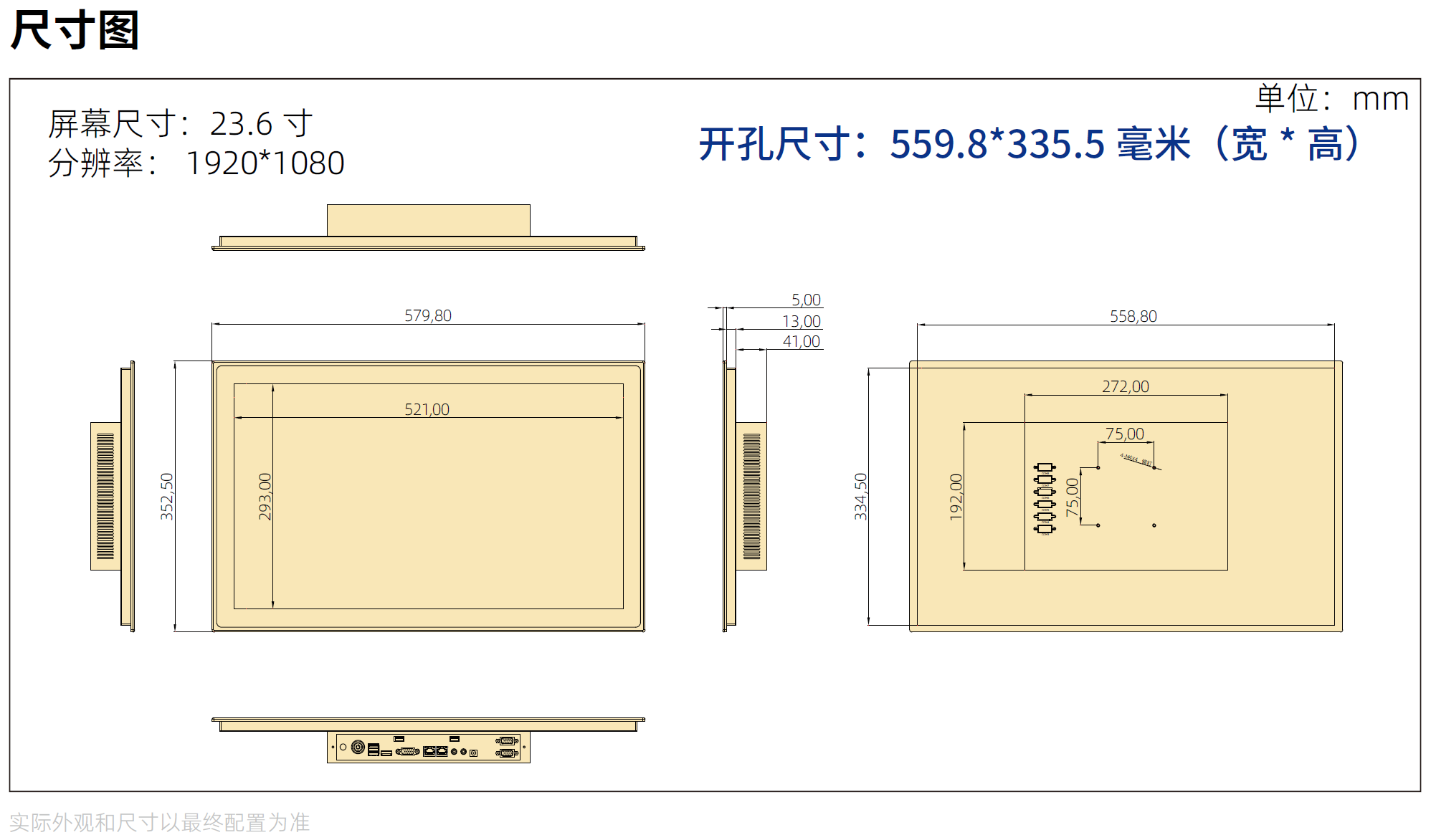

尺寸

579.8*352.5*59 mm (实际尺寸以订购配置为准)

净重

约6.30kg (最终重量以实际订购配置为准)

认证

EMC

CE/FCC B级，CCC

安全

CE-LVD, RoHS, CCC







处理器信息

CPU

 系列名称 内核总数 线程总数 睿频 主频  缓存 TDP 内存类型 集成显卡
海光 3350 海光 3号系列 8 16 3.30 GHz 3.00GHz 16MB L3 65W DDR4  -
兆芯 KX-7000 开先系列 8 8 - 3.50GHz 32MB L3 35W DDR4  兆芯 C-1190 Graphics GPU

列出的所有产品和公司名称均为其各自公司的商标或商品名称。

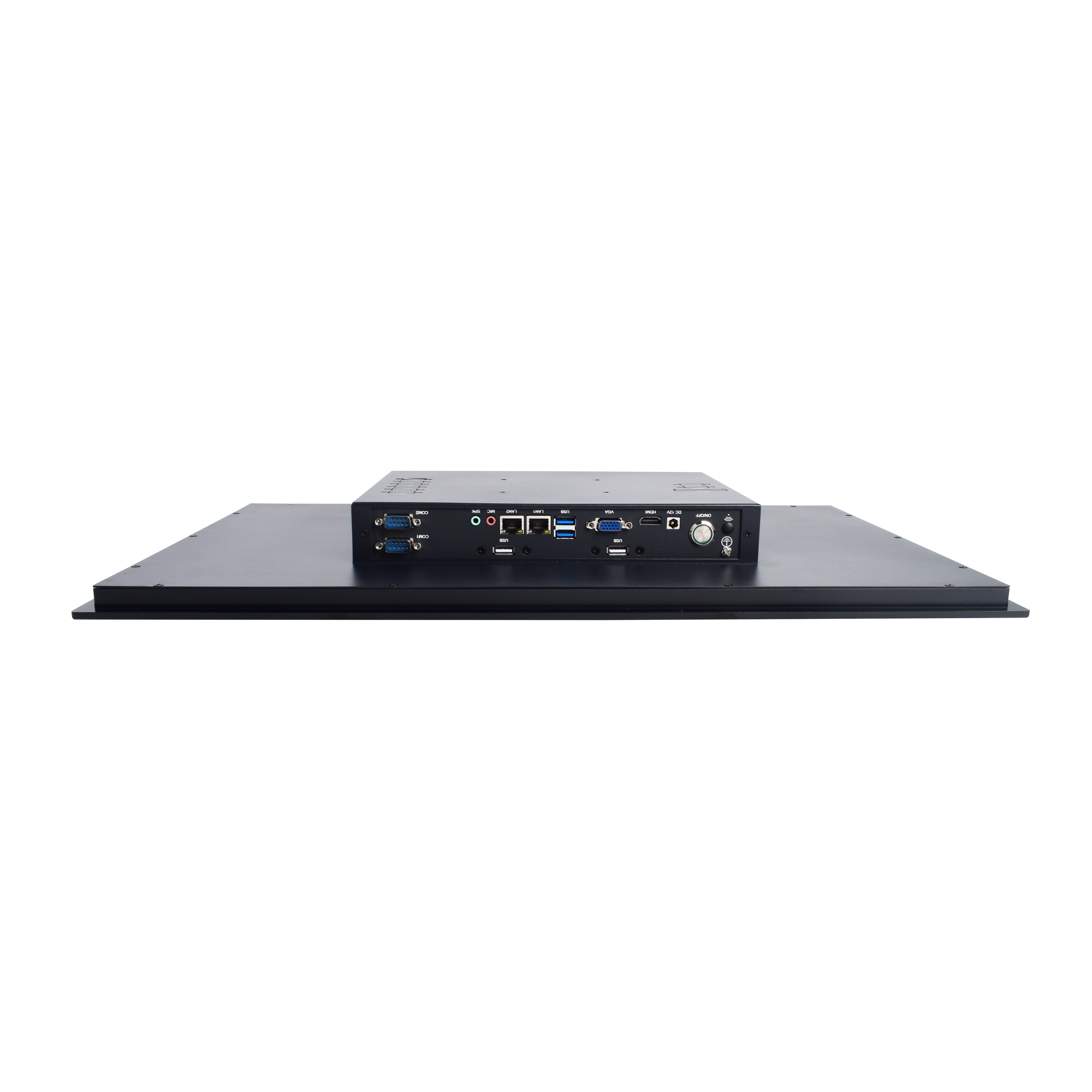

接口简介



SO-DIMM

内存插槽

2.5寸SATA

硬盘插座

M.2 2230

E-key 插槽

COM 通讯接口

 千兆网口

USB3.0

背板

USB2.0

内部

USB3.0

内部
2 1 1 2 2 2 4/6 2



HDMI

VGA

Line Out

MIC

 TPM

PS/2

内部

8路 GPIO

内部

远程开关

 电源输入
1 1 1 1 1 1 1 1 DC 12V

‼注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。



可选配件清单

可选项 型号 描述
GPIO转DI DO模块 TL-GPIO-ON4 默认 0-5V 电平信号转换为 9-24V电平信号与NPN开关信号
4G/5G 无线模块 4G/5G 全网通 支持 4G/5G 无线上网，手机卡 / 物联卡流量可用
WiFi 模块 AX210 支持 2.4Ghz&5.0Ghz 双频WIFI 和 蓝牙
双通道 CAN 模组 TL-CANFD 内置2路 CAN 总线 （支持二次开发）



可选屏幕尺寸

型号 屏幕比例 屏幕尺寸 支持触摸功能 分辨率(H*V) 亮度(Typ.) 视角(Typ.)
(CR>=10)		 开孔尺寸(W*H) 产品尺寸(W*H*D) 净重 工作温度 /
存储温度
IPC-M1500-HG/KX 4:3 15" 非触摸 1024*768 450 cd/m² 89/89/89/89 346*271 mm 357*283*57 mm 3.20 kg -20~70° C / -30~80° C
IPC-M1500-HG/KX 4:3 15" 电容式触摸屏 1024*768 450 cd/m² 89/89/89/89 346*271 mm 357*283*57 mm 3.20 kg -20~70° C / -20~70° C
IPC-M1500-HG/KX 4:3 15" 电阻式触摸屏 1024*768 450 cd/m² 89/89/89/89 346*271 mm 357*283*57 mm 3.20 kg -20~70° C / -20~70° C
IPC-M1560-HG/KX 16:9 15.6" 非触摸 1920*1080 400 cd/m² 89/89/89/89 376.6*237 mm 387*255.5*58.2 mm 3.25 kg -20~70° C / -30~80° C
IPC-M1560-HG/KX 16:9 15.6" 电容式触摸屏 1920*1080 400 cd/m² 89/89/89/89 376.6*237 mm 387*255.5*58.2 mm 3.25 kg -20~70° C / -20~70° C
IPC-M1560-HG/KX 16:9 15.6" 电阻式触摸屏 1920*1080 400 cd/m² 89/89/89/89 376.6*237 mm 387*255.5*58.2 mm 3.25 kg -20~70° C / -20~70° C
IPC-M1700-HG/KX 4:3 17" 非触摸 1280*1024 250 cd/m² 89/89/89/89 376.3*310.7 mm 388*318*58.5 mm 4.00 kg -20~70° C / -30~80° C
IPC-M1700-HG/KX 4:3 17" 电容式触摸屏 1280*1024 250 cd/m² 89/89/89/89 376.3*310.7 mm 388*318*58.5 mm 4.00 kg -20~70° C / -20~70° C
IPC-M1700-HG/KX 4:3 17" 电阻式触摸屏 1280*1024 250 cd/m² 89/89/89/89 376.3*310.7 mm 388*318*58.5 mm 4.00 kg -20~70° C / -20~70° C
IPC-M1900-HG/KX 4:3 19" 非触摸 1280*1024 250 cd/m² 89/89/89/89 413.8*342.2 mm 437.1*358.1*58.5 mm 4.90 kg -20~70° C / -30~80° C
IPC-M1900-HG/KX 4:3 19" 电容式触摸屏 1280*1024 250 cd/m² 89/89/89/89 413.8*342.2 mm 437.1*358.1*58.5 mm 4.90 kg -20~70° C / -20~70° C
IPC-M1900-HG/KX 4:3 19" 电阻式触摸屏 1280*1024 250 cd/m² 89/89/89/89 413.8*342.2 mm 437.1*358.1*58.5 mm 4.90 kg -20~70° C / -20~70° C
IPC-M1950-HG/KX 16:9 19.5" 非触摸 1920*1080 250 cd/m² 89/89/89/89 481*290 mm 490*300*57 mm 4.75 kg -20~70° C / -30~80° C
IPC-M1950-HG/KX 16:9 19.5" 电容式触摸屏 1920*1080 250 cd/m² 89/89/89/89 481*290 mm 490*300*57 mm 4.75 kg -20~70° C / -20~70° C
IPC-M1950-HG/KX 16:9 19.5" 电阻式触摸屏 1920*1080 250 cd/m² 89/89/89/89 481*290 mm 490*300*57 mm 4.75 kg -20~70° C / -20~70° C
IPC-M2150-HG/KX 16:9 21.5" 非触摸 1920*1080 250 cd/m² 89/89/89/89 510.3*307 mm 520*316*57.3 mm 5.30 kg -20~70° C / -30~80° C
IPC-M2150-HG/KX 16:9 21.5" 电容式触摸屏 1920*1080 250 cd/m² 89/89/89/89 510.3*307 mm 520*316*57.3 mm 5.30 kg -20~70° C / -20~70° C
IPC-M2150-HG/KX 16:9 21.5" 电阻式触摸屏 1920*1080 250 cd/m² 89/89/89/89 510.3*307 mm 520*316*57.3 mm 5.30 kg -20~70° C / -20~70° C
IPC-M2360-HG/KX 16:9 23.6" 非触摸 1920*1080 250 cd/m² 89/89/89/89 559.8*335.5 mm 579.8*352.5*59 mm 6.30 kg -20~70° C / -30~80° C
IPC-M2360-HG/KX 16:9 23.6" 电容式触摸屏 1920*1080 250 cd/m² 89/89/89/89 559.8*335.5 mm 579.8*352.5*59 mm 6.30 kg -20~70° C / -20~70° C
IPC-M2360-HG/KX 16:9 23.6" 电阻式触摸屏 1920*1080 250 cd/m² 89/89/89/89 559.8*335.5 mm 579.8*352.5*59 mm 6.30 kg -20~70° C / -20~70° C



包装清单



默认项

数量

可选项

数量
国产化一体机

1

美规品字三插电源线 1.5 米

-
电源适配器

1

欧规品字三插电源线 1.5 米

-
国标品字三插电源线1.5米

1

英规品字三插电源线 1.5 米

-
嵌入式安装套件 1

-
