IBOX-103-2L2C
Intel Core 8-10代处理器平台，低功耗多线程
2路千兆网口，2路COM支持切换RS232/485
支持扩展WiFi、GPS、4G模块，外置SIM卡槽无需拆机
可扩展CAN Bus、EtherCAT总线、GPIO模块等
可扩展宽压模块、车载模块、光源控制模块、增加接口等
采用 360°铝合金无风扇散热方案，整机无线缆高可靠
板载双千兆网卡支持支持网络唤醒、PXE 功能
2 路 RS232/RS485(可切换)支持第 9pin 5V/12V 带电
支持双硬盘存储，支持双 4K同步/异步高清视频输出
选型采购请联系业务经理135-5383-9442
2路千兆网口，2路COM支持切换RS232/485
支持扩展WiFi、GPS、4G模块，外置SIM卡槽无需拆机
可扩展CAN Bus、EtherCAT总线、GPIO模块等
可扩展宽压模块、车载模块、光源控制模块、增加接口等
采用 360°铝合金无风扇散热方案，整机无线缆高可靠
板载双千兆网卡支持支持网络唤醒、PXE 功能
2 路 RS232/RS485(可切换)支持第 9pin 5V/12V 带电
支持双硬盘存储，支持双 4K同步/异步高清视频输出
选型采购请联系业务经理135-5383-9442
详情规格
|
型号 |
IBOX-103-2L2C | |||||
|
支持操 作系统 |
Win 7, Win 8, Win 10, Win 11, Linux (Ubuntu, Dibian, Kali, CentOS, etc.); WES7;Win 10 IoT |
|||||
|
CPU |
型号/系列 | Intel酷睿™ 15-6200U | Intel酷睿™ i5-8265U | Intel® 赛扬® 5205U | Intel® 酷睿® i5-10210U | |
|
内存 |
数量/规格 |
1* DDR4 SO-DIMM 插槽 | 2* DDR4 SO-DIMM 插槽 | 2* DDR4 SO-DIMM 插槽 | 2* DDR4 SO-DIMM 插槽 | |
| 频率 | 2133MHz | 2400MHz | 2400MHz | 2666MHz | ||
| 内存 | 最大 32GB | 最大 16GB | 最大64GB | 最大64GB | ||
| 存储 |
SATA |
1*2.5"SATA3.0 硬盘插槽，传输速率达(6Gb/s) | ||||
| M.2 | 1*M.2 2280 M-key 插槽(SATA3.0 仅限) | |||||
|
I/O接口 |
COM |
2*RS232/485(可通过跳帽切换),DB9 连接器，支持第 9pin 5V/12V 带电功能 | ||||
|
网口 |
2* Intel®i211千兆网卡；支持网络唤醒/PXE | 2*RTL 8111H千兆网卡，支持网络唤醒/PXE | ||||
|
USB |
4*USB 2.0;4*USB 3.0 | |||||
|
视频 |
1* DP, 支持 4096x2304@60Hz(可更改为 HDMI端口);1* HDMI,支持 4096x2304@24Hz | |||||
|
音频 |
1* MIC, 1* SPK; 带有 5.1 声道 HD 音频编解码器 RealtekALC888s | |||||
|
SIM |
1* 外置 SIM 卡插槽连接Mini-PCle 插槽,支持3G/4G无线上网 | |||||
|
电源 |
DC 12V输入; 1* DC圆形供电接口(5.5*2.5mm) | |||||
|
特色接口 |
1*上电开机（开关） | |||||
|
扩展能力 |
内置接口 |
1*全尺寸 Mini-Pcle 插槽(支持 PCle/USB2.0 信号) 1*M.2 2230 E-key 插槽(支持 PCle/USB2.0 信号,可选 WiFi+ 蓝牙功能扩展) |
||||
|
环境 |
工作温度 |
-10 ~ 60 ° C w/ 0.7m/s 气流 |
||||
| 存储温度 | -40 ~ 85 °C (-40~185 °F) | |||||
|
相对湿度 |
40 ° C @ 95%, 无冷凝 |
|||||
|
物理特性 |
产品尺寸 |
141* 62* 127.5mm (W* H* D) |
||||
|
净重 |
1.2 KG (最终重量以实际配置为准) |
|||||
|
材质结构 |
铝合金/ 无风扇/ 封闭式/ 模块化/360°铝合金被动散热/ 兼容扩展卡 | |||||
产品尺寸
 |

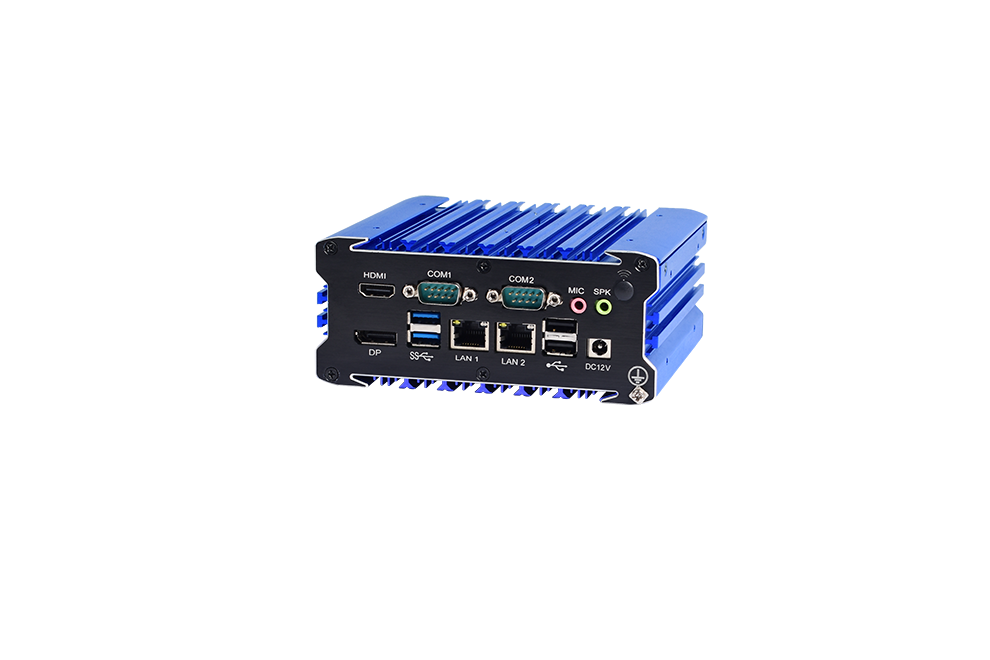

接口简介
|
SO-DIMM插槽 |
2.5寸SATA硬盘插座 | M.2 2230 M-Key SATA 插槽 |
M.2 2230 E-key插槽 |
全尺寸 Mini-PCle |
DB9 COM口 （RS232/485） |
千兆网口 |
| 1/2 | 1 | 1 | 1 | 1 | 2 | 2 |
|
USB 2.0 |
USB 3.0 | HDMI | DP |
MIC |
SPK |
外置SIM卡槽 | 电源输入 |
| 4 | 4 | 1 | 1 | 1 | 1 | 1 | DC 12V |
CPU可选清单
|
CPU 型号 |
核心代号 |
核心数 |
线程总数 | 睿频 | 主频 |
缓 存 |
处理器 功耗 |
内存 类型 |
显卡型号 |
| Intel® Core® i5-6200U | Skylake | 2 | 4 | 2.80GHz | 2.30 GHz | 3MB Intel® Smart Cache | 15W | DDR4 | lntel® HD Graphics 520 |
| Intel® Core™ I5-8265U | Whiskey Lake | 4 | 8 | 3.90GHz | 1.60 GHz | 6 MB Intel® Smart Cache | 15W | DDR4 | Intel® UHD Graphics 620 |
| Intel® Celeron® 5205U | Comet Lake | 2 | 2 | - | 1.90 GHz | 2MB | 15W | DDR4 | Intel® UHD Graphics |
| Intel® Celeron® i5-10210U | Comet Lake | 4 | 8 | 4.20 GHz | 1.60 GHz | 6 MB Intel® Smart Cache | 15W | DDR3 | Intel® UHD Graphics 620 |
说明：以上注册商标所有权均为各自公司所有，此处仅用于产品描述,不涉及知识产权。
包装清单
| 默认项 | 数量 | 可选项 | 数量 |
| IBOX-103-2L2C主机 | 1 | 美规品字三插电源线 1.5 米 | - |
| 电源适配器 | 1 | 欧规品字三插电源线 1.5 米 | - |
| 壁挂支架 | 2 | 英规品字三插电源线 1.5 米 | - |
| 国标品字三插电源线 1.5 米 | 1 | VESA安装套件 | - |
| 保修卡/合格证 | 1 | DIN导轨安装套件 | - |
| 产品安装使用说明 | 1 | - |
可选配件清单
| 可选项 | 型号 | 描述 |
| AI算力加速模块 | TL-AITOPS | AI 算力加速模组，支持的框架:TensorFLow,TensorFlow Lite,ONNX,Keras,Pytorch |
| 4G 无线模块 | 4G全网通 | 支持3G/4G无线上网，手机卡/物联卡流量可用 |
| WiFi 模块 | AC3160 | 支持WiFi无线上网，2.4G&5.0G双频 |
| 双通道 CAN-Bus 模组 | CAN模块 | 内置1-2路CAN总线（支持二次开发） |
‼注意:由于本产品有扩展插槽，具体可扩展接口的最大数量请咨询销售。
可选配件
 |
