TL-USB16IO（IO模块）
内置工控机，不独立销售。16路DIDO光耦隔离
1毫秒DIO通信频率，8进8出，5000 Vrms隔离
支持NPN/PNP接线方式，DO支持不同电压混合输出
VCC支持宽工作电源电压5-24VDC
VCC和GND支持反向连接保护
DO 支持不同电压&信号/开关混合模式输出(拨码切换)
VCC支持输入电源电压 5-24VDC，DO支持1A电流，8路满载支持 4A
支持C/C++样例程序和测试程序
C#、Python、LabVIEW提供DLL调用
提供详尽的开发技术支持
适用机型：全系列BOX机型
选型采购请联系业务经理135-5383-9442
1毫秒DIO通信频率，8进8出，5000 Vrms隔离
支持NPN/PNP接线方式，DO支持不同电压混合输出
VCC支持宽工作电源电压5-24VDC
VCC和GND支持反向连接保护
DO 支持不同电压&信号/开关混合模式输出(拨码切换)
VCC支持输入电源电压 5-24VDC，DO支持1A电流，8路满载支持 4A
支持C/C++样例程序和测试程序
C#、Python、LabVIEW提供DLL调用
提供详尽的开发技术支持
适用机型：全系列BOX机型
选型采购请联系业务经理135-5383-9442

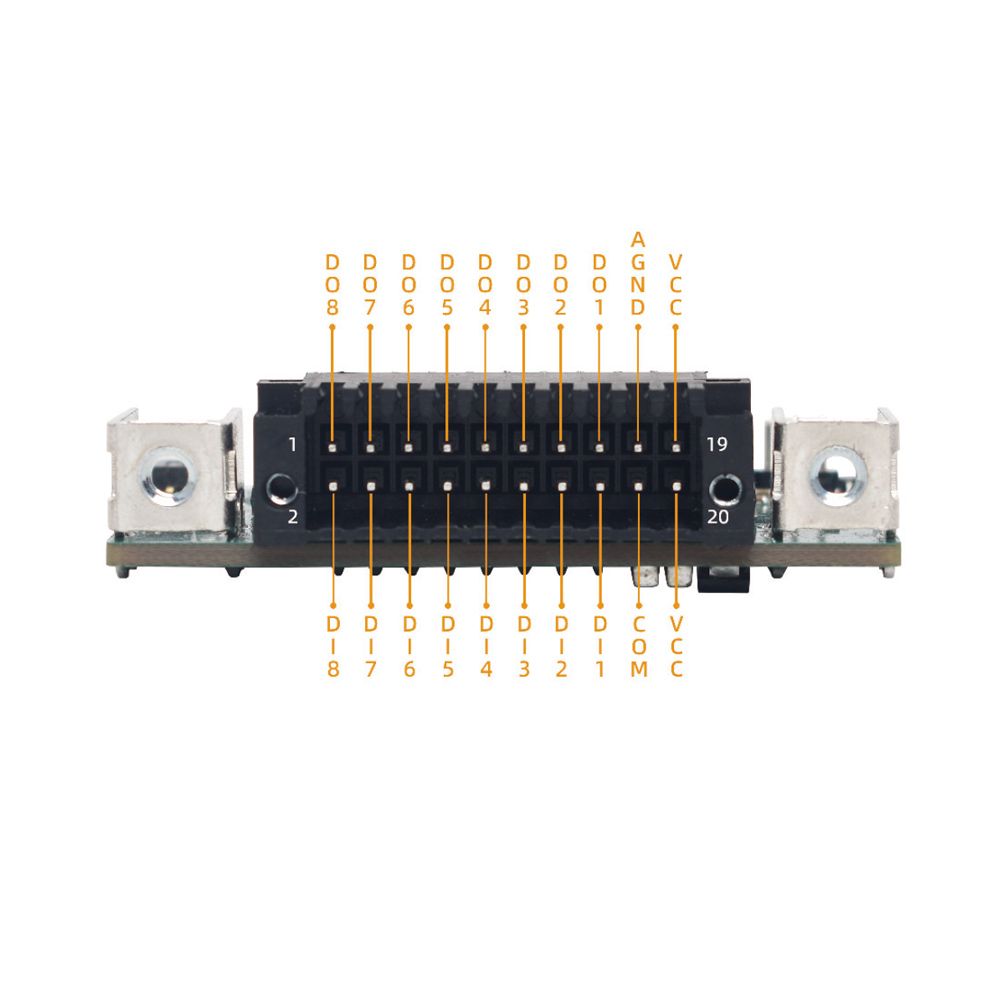

规格
|
型号 |
TL-USB16IO |
| 尺寸 | W*H*D: 53*37*12 (mm) |
|
8路 数字量输出 （DO） |
VCC/AGND 控制 DO 功能，支持 5-24V输入 |
| 支持 5-24V 电平信号 | |
| 单路支持 1A 电流，8 路满载最高支持 4A | |
|
支持不同模式(开关模式/信号模式) |
|
|
操作说明: 软件设置为高电平时，D0与AGND 为低阻状态; 软件设置为低电平时，DO与AGND 为高阻状态; |
|
| 注意:使用 DO 前，必须先接 VCC 供电，否则 DO 工作异常或者损坏 | |
|
8路 数字量输入 （DI） |
COM 为 DI的公共端 |
| 支持 5-24V 电平信号 | |
| 工作电流应大于 5mA | |
|
操作说明: COM(公共端)接低电平、DI接入高电平，软件识别为高电平: |
|
| 特性 | 通电 DO 默认为低电平，直到应用介入;USB供电不断，应用设置的电平状态会一直保持 |
DO 规格
• 支持NPN、PNP 设备接线方式（通过拨码方式进行切换，拨码需要VCC断电后操作）
• 电平大小取决于VCC
• 每路电流最大支持1A
• 光耦隔离电压：5KVrms
• AGND-信号地 / 电源地
• 负载模式：最大灌电流：1A(VCC 电平要与 DO 电平一致)
• 信号模式：单路最大带载电流 1A，8路满载最大 4A
DO 接线说明
• 信号模式(PNP) 如图 2 所示
工控机程序设置为高电平时，DO 输出高电平(电平大小取决于 VCC);工控机程序设置为低电平时，DO 输出低电平
• 开关模式(NPN) 如图 3 所示
工控机程序设置为高电平时，DO与 GND 为低阻状态;工控机程序设置为低电平时，DO与GND 截止(高阻状态)注意:无论 DO 使用 NPN 还是 PNP 接线模式，VCC与 GND 都是要连接上的。
